PFISTERER CONNEX — штекерні газоізольовані й епоксидні кабельні муфти та швидкорозгортані системи 72,5–550 кВ
Штекерні муфти CONNEX на 72,5–550 кВ з'єднують, подовжують і перемикають кабельні лінії ВН і НВН. На їх основі PFISTERER будує швидкорозгортані кабельні системи для ремонтів, випробувань і тимчасового живлення. У муфту вставляються кабельні з'єднувачі, вводи й заглушки CONNEX, які будь-коли можна роз'єднати й замінити.
- Газоізольована з'єднувальна муфта
- 72,5–550 кВ (розміри 4–9), 2500 / 4000 А
- Газоізольована T-муфта
- 72,5–245 кВ, 2500 А
- Газоізольована кутова муфта
- 145–245 кВ, 2500 А
- Епоксидна муфта
- 72,5 кВ і 170 кВ, 2500 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Кожна муфта з'єднує кабелі різних типів і перерізів з ізоляцією зі зшитого поліетилену або EPR. Високий ступінь попереднього складання скорочує монтаж, наприклад під час збирання морських вітропарків і платформ.

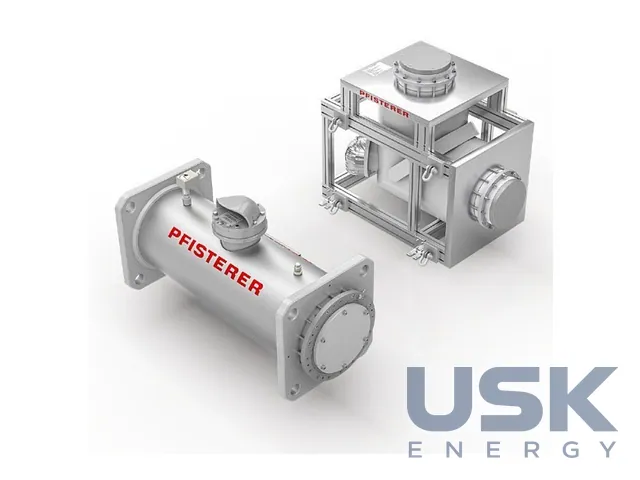

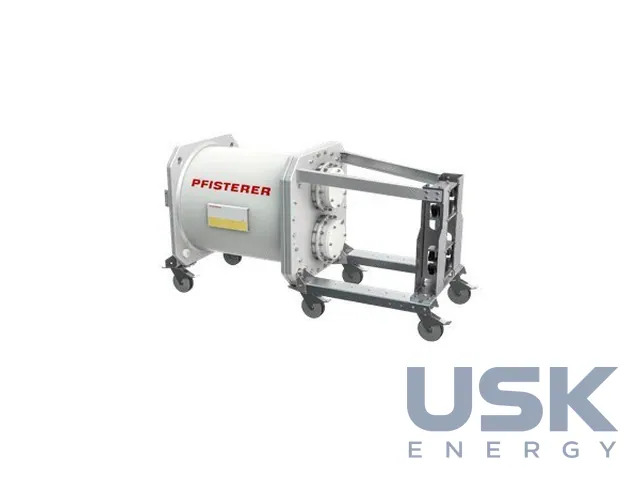

Газоізольовані муфти заповнюють традиційним або альтернативним газом, вони мають три форми. З'єднувальна муфта на 72,5–550 кВ з'єднує дві кабельні ділянки, зокрема різного перерізу, і служить кінцевим елементом, стійким до напруги, під час випробувань кабелю. T-муфта до 245 кВ відгалужує від одного кабелю один або два кабелі меншого перерізу, вільне місце закривають заглушкою. Кутова муфта до 245 кВ має два приєднання під прямим кутом і займає менше місця. З вертикально встановленим вводом CONNEX вона стає мобільною схемою для тимчасового живлення обладнання від повітряної лінії під час ремонтів і для випробувань. Муфти металізовані, повністю ізольовані, мають розривну мембрану й датчик густини газу з дистанційним контролем. Номінальний струм 2500 або 4000 А, грозовий імпульс від 325 до 1550 кВ.

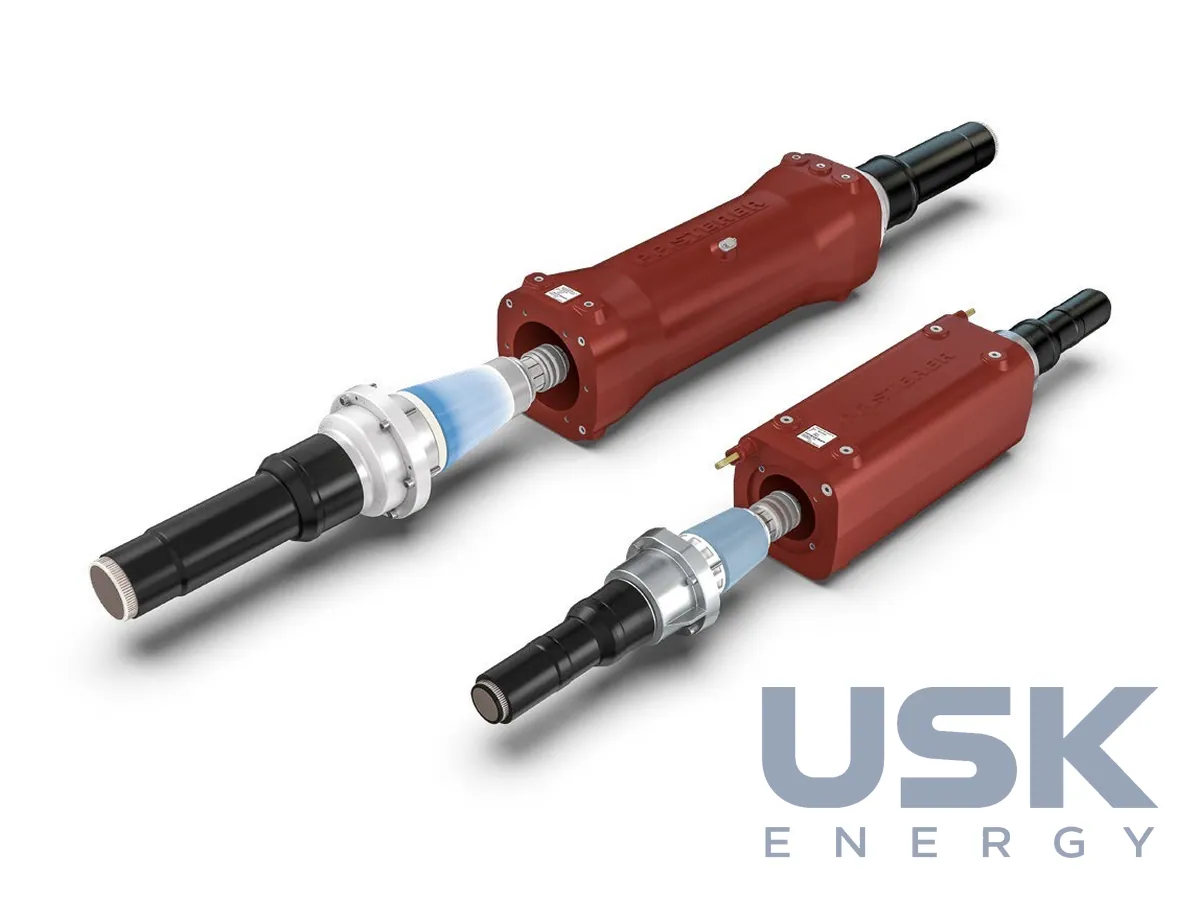

Епоксидні муфти CONNEX на 72,5 і 170 кВ з твердою ізоляцією розраховані на 2500 А. Їх ставлять назовні, у приміщеннях, на морі, є й виконання для прокладання в землі. Муфти компактні, захищені від доторкання, витримують затоплення, ультрафіолет і солону атмосферу, працюють без обслуговування й вибухобезпечні. Для морського застосування вони сертифіковані DNV GL. За даними PFISTERER, литі муфти до двох третин легші за елегазові.
Швидкорозгортані системи мають три рівні. Базові складаються з кінцевих муфт на кабелях, зокрема на гнучкому гумовому кабелі з барабаном на пневмоприводі. Розширені доповнюють їх з'єднувальними муфтами. Комплексні охоплюють універсальний ремонтний комплект, універсальний маршрутизаційний комплект і системи для мобільних трансформаторів і підстанцій. Ремонтний комплект приходить у маркованих контейнерах, захищених від негоди, і після ремонту лишається в лінії назавжди. Серед об'єктів у каталозі вітропарк East Anglia ONE з мережею 66 кВ на 102 вітроустановки та перетворювальна станція DolWin gamma з гнучким кабелем 155 кВ.
Технічні характеристики
| Газоізольована з'єднувальна муфта | 72,5–550 кВ (розміри 4–9), 2500 / 4000 А |
|---|---|
| Газоізольована T-муфта | 72,5–245 кВ, 2500 А |
| Газоізольована кутова муфта | 145–245 кВ, 2500 А |
| Епоксидна муфта | 72,5 кВ і 170 кВ, 2500 А |
| Випробування змінною напругою 1 хв | 140–580 кВ (газові); 140 / 218 кВ (епоксидні) |
| Грозовий імпульс (BIL) | 325–1550 кВ |
| Ізоляція | традиційний або альтернативний газ; епоксидна смола |
| Захист газових муфт | розривна мембрана, датчик густини газу з дистанційним контролем |
| Сертифікація | offshore — DNV GL (епоксидні муфти) |
Запит ціни та строку поставки
PFISTERER CONNEX — штекерні газоізольовані й епоксидні кабельні муфти та швидкорозгортані системи 72,5–550 кВ, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які типи газоізольованих муфт CONNEX випускаються?
З'єднувальна муфта на 72,5–550 кВ, T-муфта на 72,5–245 кВ і кутова муфта на 145–245 кВ. Номінальний струм 2500 або 4000 А.
Де застосовують епоксидні муфти CONNEX?
Епоксидні муфти на 72,5 і 170 кВ і 2500 А ставлять назовні, у приміщеннях, на морі та в землі. Морське виконання сертифіковане DNV GL.
Чи можна використати муфти для тимчасового живлення під час ремонту ПЛ?
Так, кутова муфта з вертикальним вводом CONNEX дає мобільне приєднання обладнання до повітряної лінії. Для аварійних ремонтів є універсальний ремонтний комплект.
