PFISTERER ESF / EST / EST-SUB / EST-SUB SA / DOC — сухі зовнішні кінцеві кабельні муфти 52–170 кВ
Сухі зовнішні кінцеві муфти PFISTERER на 52–170 кВ з'єднують високовольтні кабелі з повітряними лініями та шинами на підстанціях і опорах ПЛ. Ізоляція виключно з твердого силікону, без оливи, газу й гелю. Муфти легші за оливонаповнені, не протікають і вибухобезпечні.
- Найбільша робоча напруга Um
- 52 / 72,5 / 123 / 145 / 170 кВ
- Грозовий імпульс (BIL)
- 250–750 кВ
- Переріз жил
- 95–2500 мм²
- Діаметр по підготовленій ізоляції
- 32,5–114,5 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Монтаж ведуть за технологією насування, роботи з рідкими чи газоподібними ізоляційними середовищами відсутні. Силіконові ребра відштовхують воду й бруд, тому муфти працюють без обслуговування. Транспортувати й монтувати їх простіше й швидше, ніж звичайні оливонаповнені.

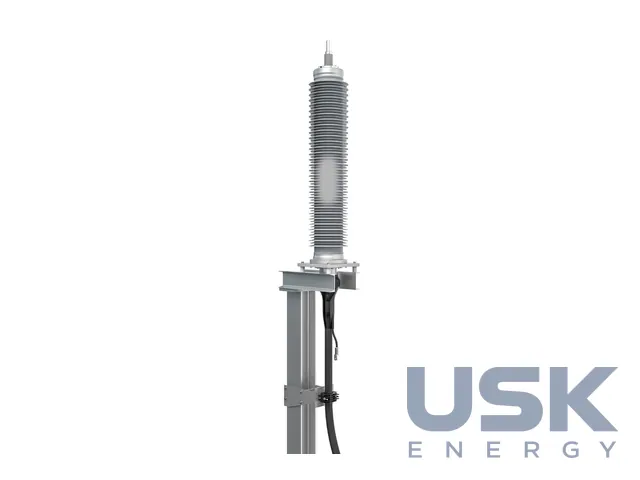

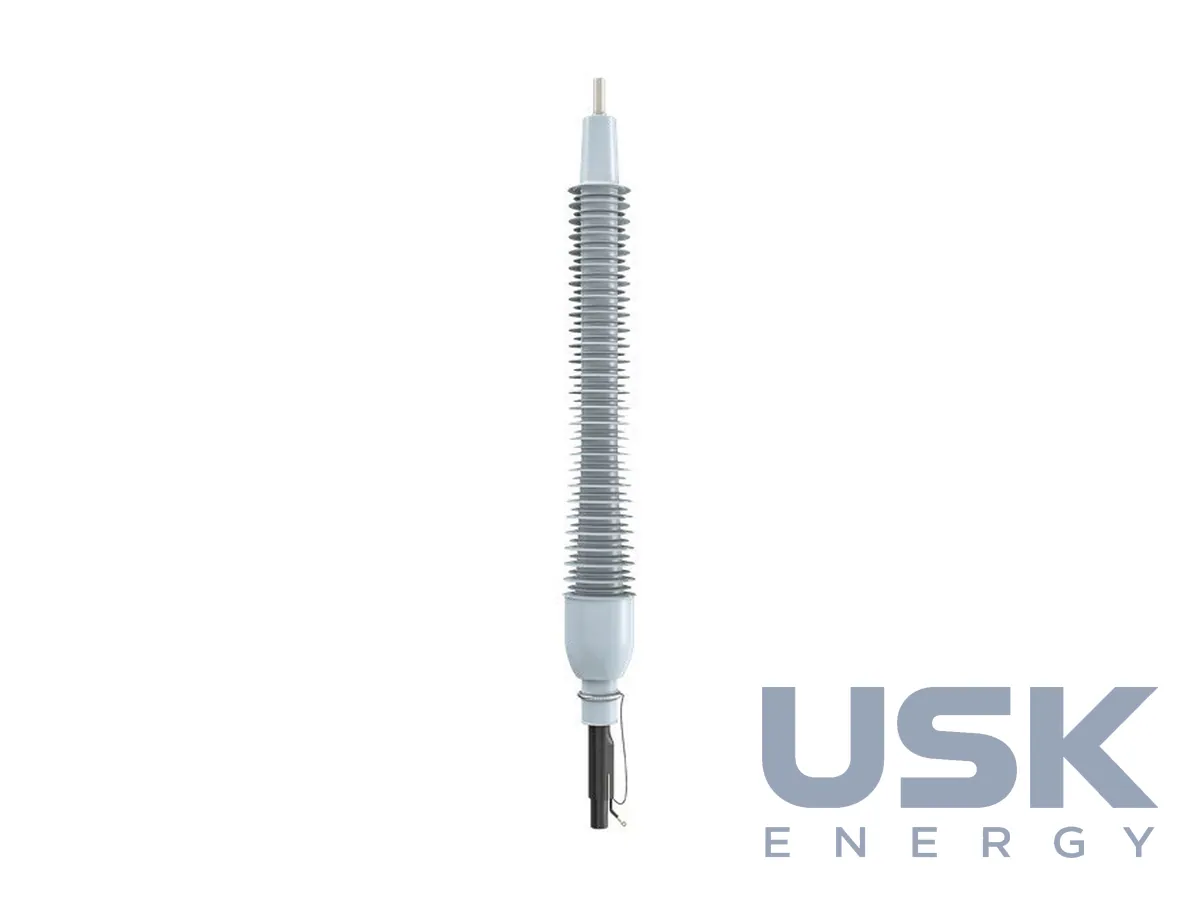

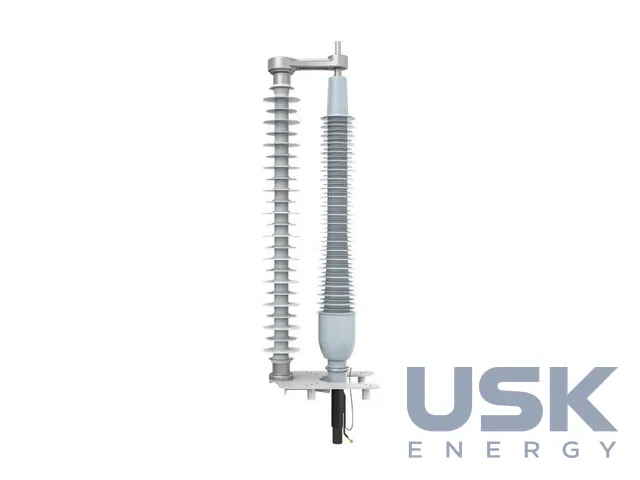

У лінійці кілька виконань. Гнучка муфта ESF на 52–170 кВ вбудовується в наявні й нові опорні конструкції. Її можна попередньо змонтувати на випробувальних і тимчасових кабелях без опорної плити й застосовувати багаторазово. Опорну муфту EST на 123–170 кВ ставлять на опори ПЛ. Її збирають на землі й піднімають на опору разом із кабелем без риштовань, тож вимкнення лінії коротшає. EST-SUB для підстанцій і порталів так само монтують на кабель на землі й піднімають на опорну конструкцію заввишки до 6 м. EST-SUB SA поєднує муфту з вбудованим сухим обмежувачем перенапруг для глухозаземлених і компенсованих мереж, обмежувач тут служить несучим елементом. Муфту й ОПН монтують незалежно. Самонесуча муфта DOC приходить з попередньо зібраним центральним блоком із порожнистого ізолятора, елемента вирівнювання поля й опорної плити. Її просто насувають на кабель без склеювання секцій, точку заземлення вбудовано.
Найбільша робоча напруга 52–170 кВ, грозовий імпульс до 750 кВ, перерізи жил 95–2500 мм². Муфти виконують для класів забруднення III/d та IV/e за IEC 60815-3. Вбудований ОПН EST-SUB SA має номінальну напругу 54–228 кВ з кроком 3 кВ, розрядний струм 10 або 20 кА і клас розряду лінії 3 або 4. У DOC рівень часткових розрядів за 1,5·U0 не перевищує 5 пКл, кожну муфту випробовують цілком за IEC 60840, розділ 9.
Стандартна головна арматура комплектується болтами SICON, на запит опресувальною, для емальованих дротових жил арматурою FrontCon. Серед опцій сплайс-бокс і датчик часткових розрядів, для DOC ще дугогасний ріг і екранне кільце. Варіанти Retrofit на 123–170 кВ замінюють старі кінцеві муфти на кабелях зі зшитого поліетилену або EPR перерізом 300–2500 мм², сам кабель лишається.
Технічні характеристики
| Найбільша робоча напруга Um | 52 / 72,5 / 123 / 145 / 170 кВ |
|---|---|
| Грозовий імпульс (BIL) | 250–750 кВ |
| Переріз жил | 95–2500 мм² |
| Діаметр по підготовленій ізоляції | 32,5–114,5 мм |
| Мінімальна довжина шляху витоку | 1500–5920 мм |
| Клас забруднення | III / d або IV / e за IEC 60815-3 |
| Вбудований ОПН (EST-SUB SA) | Ur 54–228 кВ, 10 або 20 кА, клас 3 або 4, до 63 кА |
| Часткові розряди (DOC) | < 5 пКл за 1,5·U0 |
| Ізоляція | твердий силікон, без оливи, газу й гелю |
| Випробування | IEC 60840; ОПН — IEC 60099 |
Запит ціни та строку поставки
PFISTERER ESF / EST / EST-SUB / EST-SUB SA / DOC — сухі зовнішні кінцеві кабельні муфти 52–170 кВ, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку муфту вибрати для опори ПЛ на 145 кВ?
Для опор ПЛ призначена опорна муфта EST на 123–170 кВ. Її збирають на землі й піднімають на опору разом із кабелем без риштовань.
Чи є муфта з вбудованим обмежувачем перенапруг?
Так, EST-SUB SA має вбудований сухий ОПН з номінальною напругою 54–228 кВ і розрядним струмом 10 або 20 кА. Вона розрахована на глухозаземлені й компенсовані мережі.
Чи можна замінити стару оливонаповнену муфту без заміни кабелю?
Так, варіанти Retrofit на 123–170 кВ встановлюють на наявні кабелі зі зшитого поліетилену або EPR перерізом 300–2500 мм². Випробування виконано за IEC 60840.
