PFISTERER CONNEX — штекерні ОПН з твердою силіконовою ізоляцією для трансформаторів і КРПЕ, Ur 42,5–180 кВ

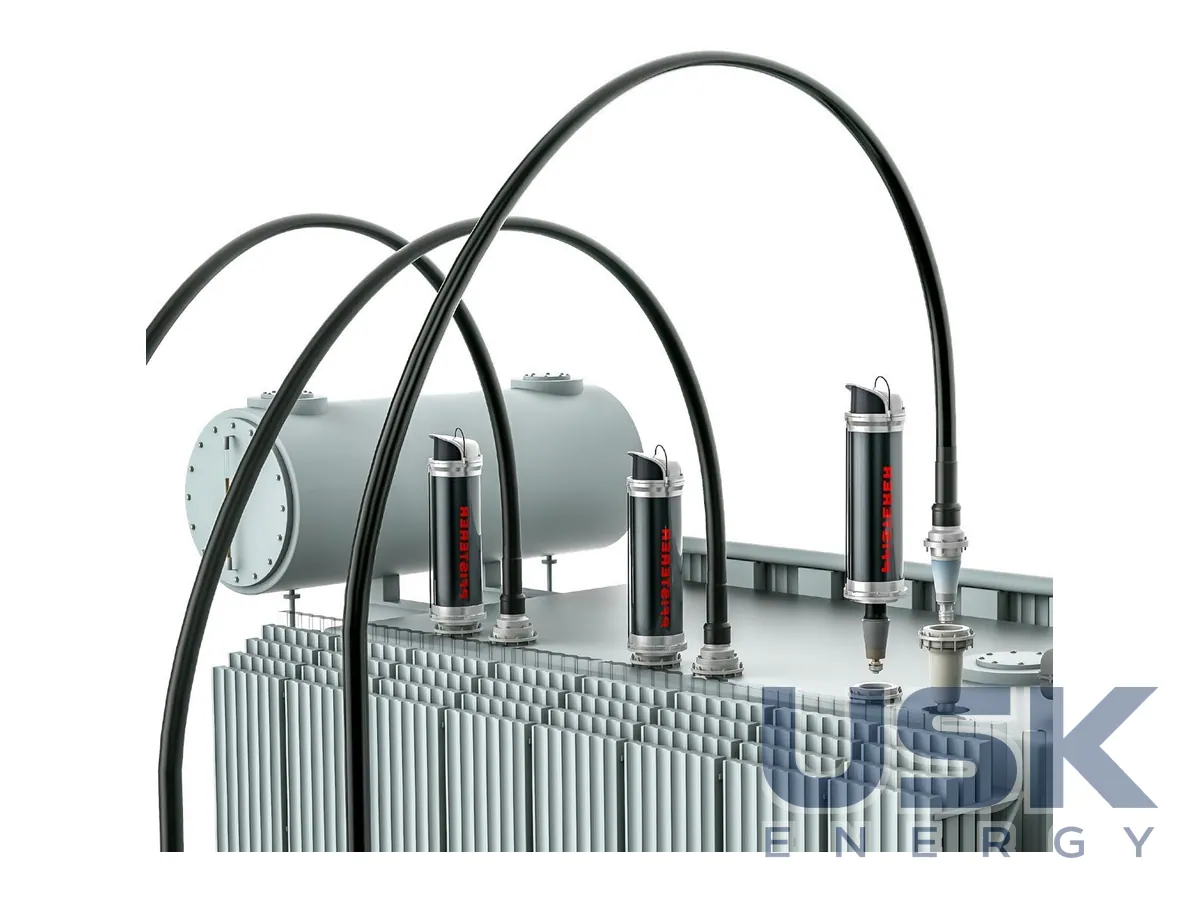

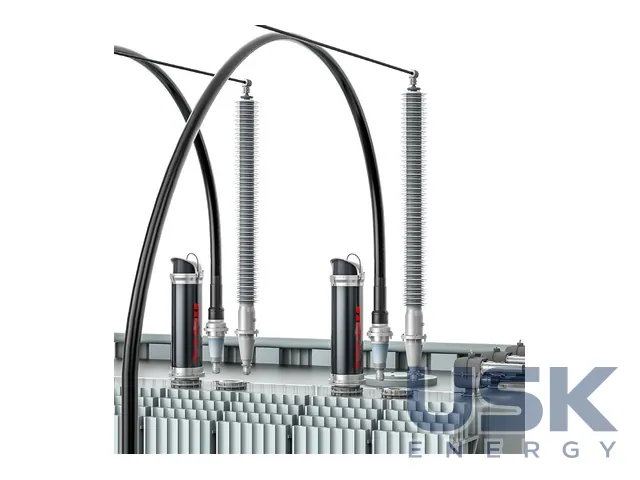

Штекерні обмежувачі перенапруг CONNEX з номінальною напругою Ur від 42,5 до 180 кВ захищають металізовані КРПЕ та трансформатори з гніздами CONNEX. Обмежувач вставляють безпосередньо в гніздо обладнання, і захист стоїть компактно просто на трансформаторі або КРПЕ. За твердженням виробника, на вторинній стороні трансформатора твердоізольовані ОПН поряд зі звичайними штекерними з'єднаннями пропонує лише CONNEX.
- Номінальна напруга Ur
- 42,5–72,5 кВ (розмір 4); 66–180 кВ (розмір 6)
- Тривало допустима напруга Uc
- 34–58 кВ (розмір 4); 53–144 кВ (розмір 6)
- Залишкова напруга 8/20 мкс, 10 кА
- 113,3–193,2 кВ (розмір 4); 154–418 кВ (розмір 6)
- Системи заземлення нейтралі
- ізольована, компенсована, глухозаземлена
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ізоляцію та вирівнювання поля виконано з твердого силікону. Екологічно небезпечних рідин та ізоляційних газів усередині немає. Внутрішнього тиску газу теж немає, тож вимоги до посудин під тиском і контроль газу відпадають, а конструкція виходить компактною. Активна частина зібрана з металооксидних резисторів без іскрових проміжків з високою термічною стабільністю й герметично закрита від вологи та поверхневих забруднень. Обмежувач складається з контактного елемента, ізолювальної частини, силіконового тіла, корозійностійкого корпусу та зворотної кришки.
Апарати придатні для морських об'єктів, зовнішнього встановлення й приміщень. Вони працюють у мережах з ізольованою, компенсованою та глухозаземленою нейтраллю, кожен проходить приймально-здавальні випробування. Повністю інкапсульовані компоненти CONNEX не потребують мінімальних відстаней між фазними приєднаннями, тому підстанції в містах можна робити тіснішими, зокрема підземними або вбудованими в будівлі.
Обмежувачі розміру 4 мають Ur від 42,5 до 72,5 кВ і тривало допустиму напругу Uc від 34 до 58 кВ. Залишкова напруга за імпульсу 8/20 мкс і 10 кА становить від 113,3 до 193,2 кВ. Довжина від гнізда близько 1000 мм, діаметр 250 мм, маса 40 кг. Розмір 6 охоплює Ur від 66 до 180 кВ і Uc від 53 до 144 кВ, залишкова напруга від 154 до 418 кВ за 10 кА. Його довжина близько 1400 мм, діаметр 400 мм, маса 88 кг.
У таблицях каталогу є також залишкові напруги за крутого імпульсу 1/<20 мкс, струмів 5–40 кА та комутаційних імпульсів 30/60 мкс, а ще тимчасові перенапруги за 1 і 10 с. Робоча температура від −25 до +40 °C, висота встановлення до 2000 м. Для обмежувачів у системі CONNEX зазначено IEC 60099-4, для вводів IEC 60137, для з'єднувачів IEC 60840 / IEC 62067. Обмежувач взаємозамінний з іншими компонентами CONNEX того самого розміру, тому на місце кабельного з'єднувача його можна поставити без переробки гнізда.
Технічні характеристики
| Номінальна напруга Ur | 42,5–72,5 кВ (розмір 4); 66–180 кВ (розмір 6) |
|---|---|
| Тривало допустима напруга Uc | 34–58 кВ (розмір 4); 53–144 кВ (розмір 6) |
| Залишкова напруга 8/20 мкс, 10 кА | 113,3–193,2 кВ (розмір 4); 154–418 кВ (розмір 6) |
| Системи заземлення нейтралі | ізольована, компенсована, глухозаземлена |
| Габарити розміру 4 | довжина від гнізда бл. 1000 мм, Ø 250 мм, 40 кг |
| Габарити розміру 6 | довжина від гнізда бл. 1400 мм, Ø 400 мм, 88 кг |
| Робоча температура | −25…+40 °C |
| Висота встановлення | до 2000 м |
| Застосування | offshore, зовнішнє встановлення, приміщення |
Запит ціни та строку поставки
PFISTERER CONNEX — штекерні ОПН з твердою силіконовою ізоляцією для трансформаторів і КРПЕ, Ur 42,5–180 кВ, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 40 00 00 |
|---|---|
| HS, 6 знаків | 8535 40 |
| CN (ЄС) | 8535 40 00 |
| HTSUS (США) | 8535 40 00 00 |
| Митний тариф КНР | 8535 40 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні напруги мають штекерні ОПН CONNEX?
Розмір 4 випускається з Ur від 42,5 до 72,5 кВ, розмір 6 від 66 до 180 кВ. Тривало допустима напруга Uc відповідно 34–58 і 53–144 кВ.
Чи є в обмежувачі газ або олива?
Ні, ізоляцію й вирівнювання поля виконано з твердого силікону. Контроль газу та вимоги до посудин під тиском не потрібні.
Для яких умов встановлення придатні обмежувачі?
Обмежувачі працюють у приміщеннях, назовні й на морських об'єктах за температури від −25 до +40 °C. Висота встановлення до 2000 м.
