Siemens Energy NGLA / EGLA — лінійні обмежувачі перенапруг для ПЛ до 800 кВ
Siemens Energy NGLA та EGLA — лінійні обмежувачі перенапруг для повітряних ліній напругою до 800 кВ з енергоємністю до 3,6 Кл. Їх ставлять безпосередньо на опорах, щоб запобігти перекриттям ізоляції та КЗ під час ударів блискавки й комутацій. Застосування охоплює ПЛ 6–750 кВ у районах високої грозової активності та з поганими ґрунтами, дволанцюгові лінії й лінії з підвішеними розподільчими мережами.
- Клас мережі
- до 800 кВ
- Енергоємність
- до 3,6 Кл (C)
- NGLA
- без іскрового проміжку, вбудований відокремлювач, монтаж на проводі, опорі або ізоляторі, IEC 60099-4
- EGLA
- із зовнішнім послідовним іскровим проміжком, без струму витоку та відокремлювача, IEC 60099-8
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ЛОПН усувають перенапруги, що перевищують імпульсну міцність гірлянди ізоляторів. Вимкнень і провалів напруги стає менше, лінія працює стабільніше, якість електроенергії вища. Покришка виконана із силіконової гуми. Особливо корисні ЛОПН там, де через погані ґрунти опір заземлення опор високий і грозозахисний трос не рятує від зворотних перекриттів. Комплект з ізоляторами приходить технічно узгодженим, тому кріплення й характеристики ізоляції окремо погоджувати не треба. Siemens Energy постачає ЛОПН разом із полімерними ізоляторами як готовий комплект для ПЛ.

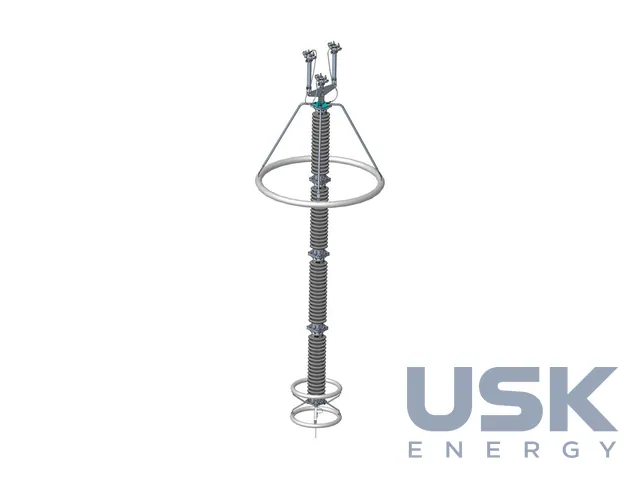

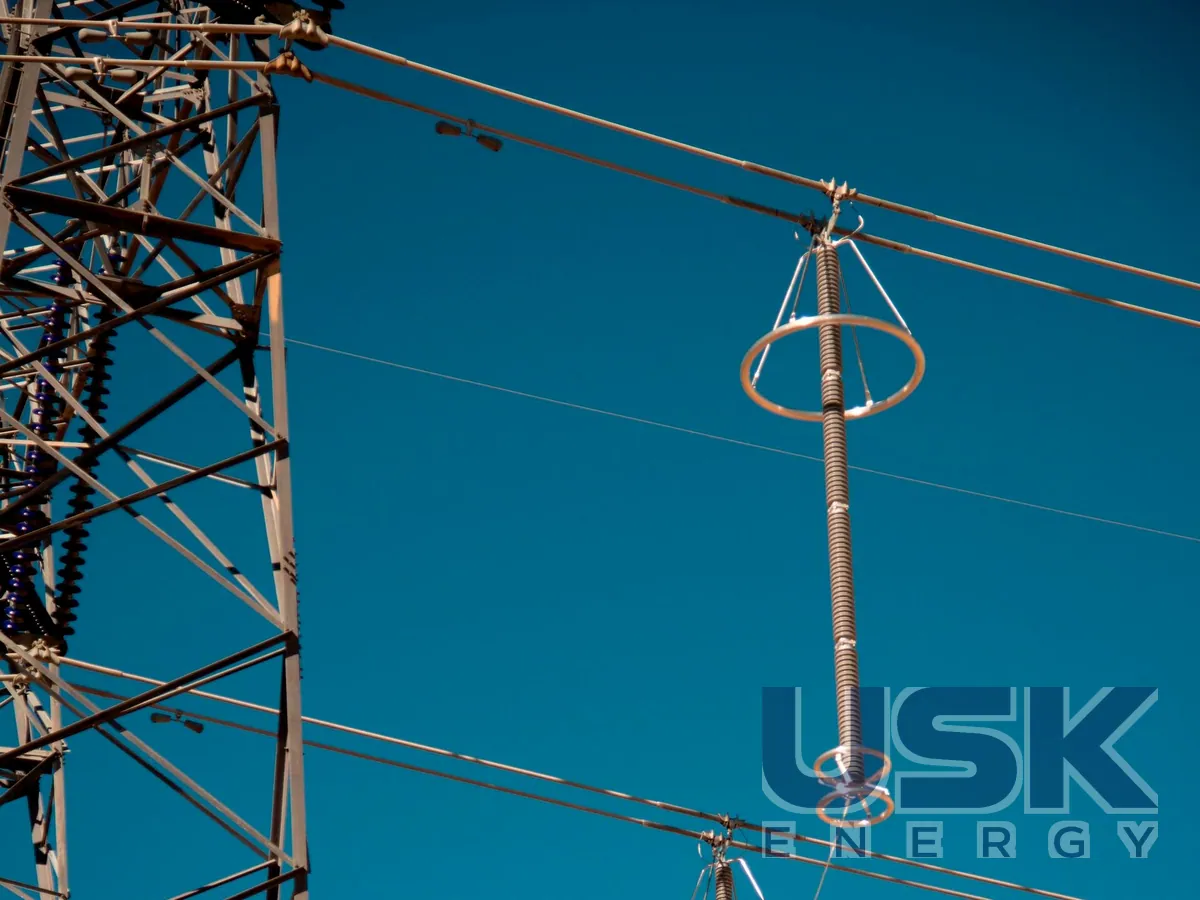

NGLA (non-gapped line arrester) не має іскрового проміжку й підключається безпосередньо до проводу. Залежно від конструкції опори та підвіски його монтують на ізоляторі, проводі або опорі. Він обмежує перенапруги нижче рівня міцності ізоляції й має високу енергоємність. Вбудований відокремлювач у разі теплового перевантаження виводить ОПН з роботи, і лінія працює далі до планової заміни. Виріб випробувано за IEC 60099-4.

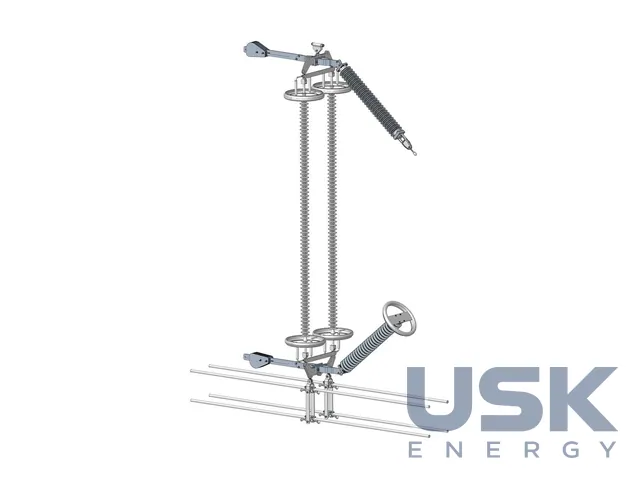

EGLA (externally gapped line arrester) має зовнішній послідовний іскровий проміжок. У нормальному режимі проміжок гальванічно відокремлює варистори від напруги лінії. Під час удару блискавки він пробивається, ОПН обмежує струм замикання на землю з кількох кілоампер до кількох ампер і гасить дугу протягом 10 мс. Вимикачі на кінцях лінії не спрацьовують, АПВ не потрібне. Струму витоку немає, номінальна напруга й кількість варисторів менші, відокремлювач і заземлювальний спуск не потрібні. EGLA підходить для багатоланцюгових опор із малими відстанями та для монтажу під напругою, випробуваний за IEC 60099-8.
Кількість і місця встановлення ЛОПН розраховують у власному ПЗ Siemens Energy за методикою CIGRE. Враховують параметри лінії, опор, ізоляції, опір заземлення та грозову активність. Тому часто достатньо оснастити окремі фази або ділянки, щоб отримати потрібну грозотривкість за мінімальних витрат.
ЛОПН застосовують і для обмеження комутаційних перенапруг, компактизації та підвищення пропускної здатності наявних ліній. З ними можна відмовитися від грозозахисного троса, а під час робіт під напругою тимчасово скоротити допустимі відстані.
Технічні характеристики
| Клас мережі | до 800 кВ |
|---|---|
| Енергоємність | до 3,6 Кл (C) |
| NGLA | без іскрового проміжку, вбудований відокремлювач, монтаж на проводі, опорі або ізоляторі, IEC 60099-4 |
| EGLA | із зовнішнім послідовним іскровим проміжком, без струму витоку та відокремлювача, IEC 60099-8 |
| Гасіння супровідного струму (EGLA) | протягом 10 мс, без вимкнення вимикача |
| Покришка | силіконова гума |
| Сервіс | розрахунок місць встановлення за методикою CIGRE |
Запит ціни та строку поставки
Siemens Energy NGLA / EGLA — лінійні обмежувачі перенапруг для ПЛ до 800 кВ, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 40 00 00 |
|---|---|
| HS, 6 знаків | 8535 40 |
| CN (ЄС) | 8535 40 00 |
| HTSUS (США) | 8535 40 00 00 |
| Митний тариф КНР | 8535 40 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим EGLA відрізняється від NGLA?
EGLA має зовнішній іскровий проміжок, тому не має струму витоку й не потребує відокремлювача, дугу гасить за 10 мс. NGLA підключено до проводу без проміжку, у ньому стоїть вбудований відокремлювач.
Для якої напруги ПЛ випускають лінійні ОПН Siemens Energy?
Для мереж до 800 кВ з енергоємністю до 3,6 Кл. На практиці їх ставлять на ПЛ 6–750 кВ.
Чи потрібно оснащувати ЛОПН усі опори лінії?
Ні, кількість і місця встановлення визначають розрахунком за методикою CIGRE з урахуванням опору заземлення та грозової активності. Часто достатньо оснастити окремі фази або ділянки.
