Siemens Energy 3EK / 3EJ / 3EH4 / 3EP-G — обмежувачі перенапруг середньої напруги до 72,5 кВ
Siemens Energy 3EK, 3EJ, 3EH4 та 3EP-G — обмежувачі перенапруг середньої напруги для розподільчих мереж і обладнання класів до 72,5 кВ. Вони захищають трансформатори, вимикачі, комірки КРУ, лінії, генератори й двигуни, дугові печі та конденсаторні батареї. Застосування охоплює розподільчі мережі 6–35 кВ, електростанції, промисловість, кабельні мережі та КРУЕ середньої напруги.
- Клас мережі
- до 72,5 кВ
- 3EK7 / 3EK8
- розподільчі ОПН: Cage Design™ / обмотка склотканиною, силікон
- 3EJ2/3EJ3/3EJ4
- підвищена енергоємність, Ur до 54 кВ (3EJ4 — також внутрішнього встановлення)
- 3EJ0/3EJ9
- дуже низький рівень захисту, Ur до 15 кВ (кабельні мережі, електростанції)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перелік захищуваного обладнання ширший за звичайний. Сюди входять пічні та сухі трансформатори, системи світлосигнального обладнання аеродромів, оболонки кабелів і перетворювачі приводів. Усі ОПН зібрано на металооксидних варисторах власного виробництва без іскрових проміжків і випробувано за IEC 60099-4. Замовити їх можна й через інтернет-магазин Siemens Energy.

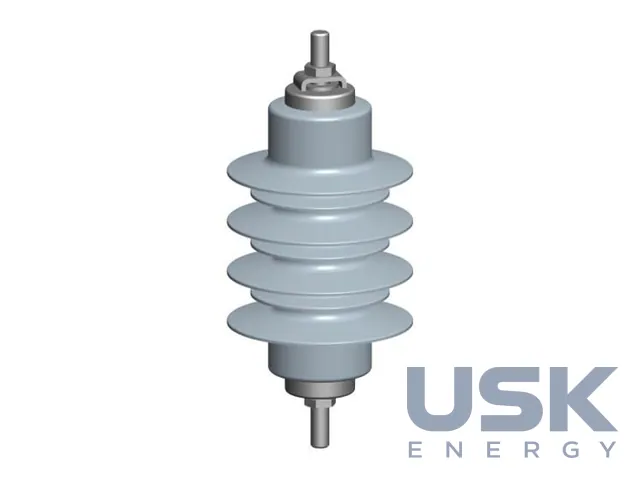

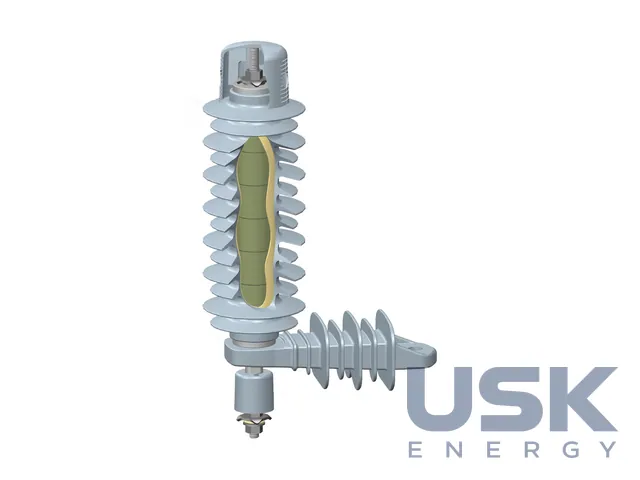

Сімейство 3EK складається з розподільчих ОПН. 3EK7 має конструкцію Cage Design™. Каркас зі склопластикових стрижнів дає механічну міцність, силікон відливають прямо на варистори, тож волога й часткові розряди виключені. У 3EK8 варистори обмотано склотканиною, на яку теж безпосередньо відливають силікон. У разі перевантаження дуга виходить без механічного руйнування. Передбачено невибуховий відокремлювач, є виконання для зовнішнього та внутрішнього встановлення з гладкою покришкою. Для мереж, що проходять через пожежонебезпечну рослинність, на базі 3EK7 пропонують варіанти, які зменшують іскріння й займання у разі відмови ОПН. Це 3EK7 з відокремлювачем, що запобігає дузі, 3EK4 із системою захисту від дуги та 3EK7 з терміналом зменшення іскріння. Деякі ОПН оснащують видимим індикатором пошкодження, тож бригада швидко знаходить апарат, що відмовив.

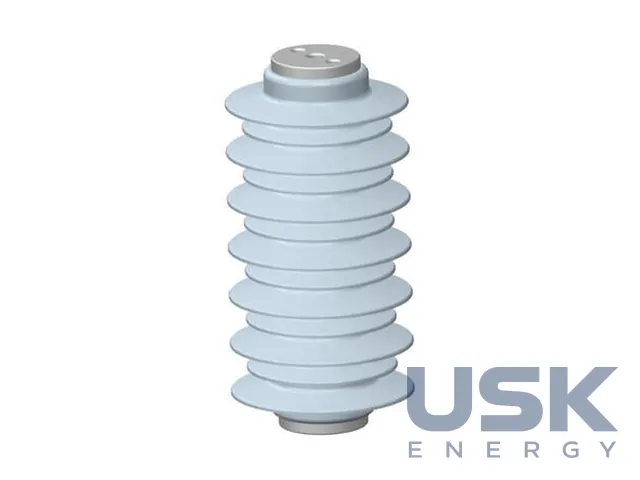

Сімейство 3EJ теж має Cage Design™ і вирізняється підвищеною енергоємністю за низького рівня захисту. Його ставлять на генератори, двигуни, дугові печі, сухі трансформатори, кабельні оболонки, конденсатори й перетворювачі. Типи 3EJ2, 3EJ3 і 3EJ4 мають номінальну напругу до 54 кВ і відповідно середню, високу та дуже високу енергоємність, 3EJ4 є й у внутрішньому виконанні. 3EJ0 і 3EJ9 з номінальною напругою до 15 кВ дають дуже низьку залишкову напругу. Їх рекомендують для кабельних мереж і електростанцій.

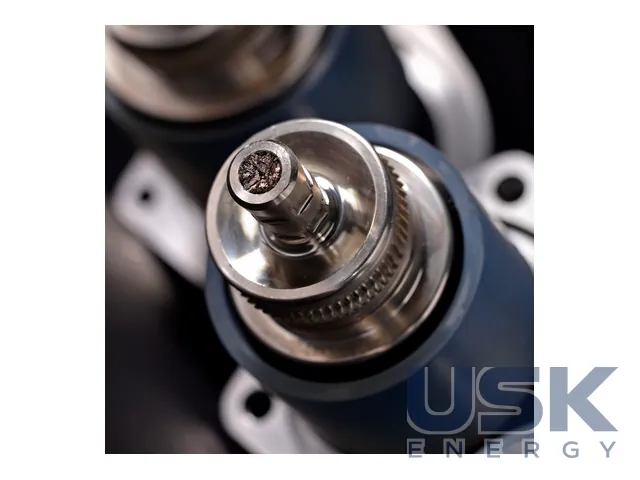

Втичні ОПН 3EH4 на напругу до 52,5 кВ мають роз'єми за EN 50180/EN 50181 з внутрішнім конусом розмірів 2 і 3, клас DH. Їх підключають безпосередньо до КРУЕ та трансформаторів, а рівень захисту узгоджують з імпульсною міцністю цього обладнання.

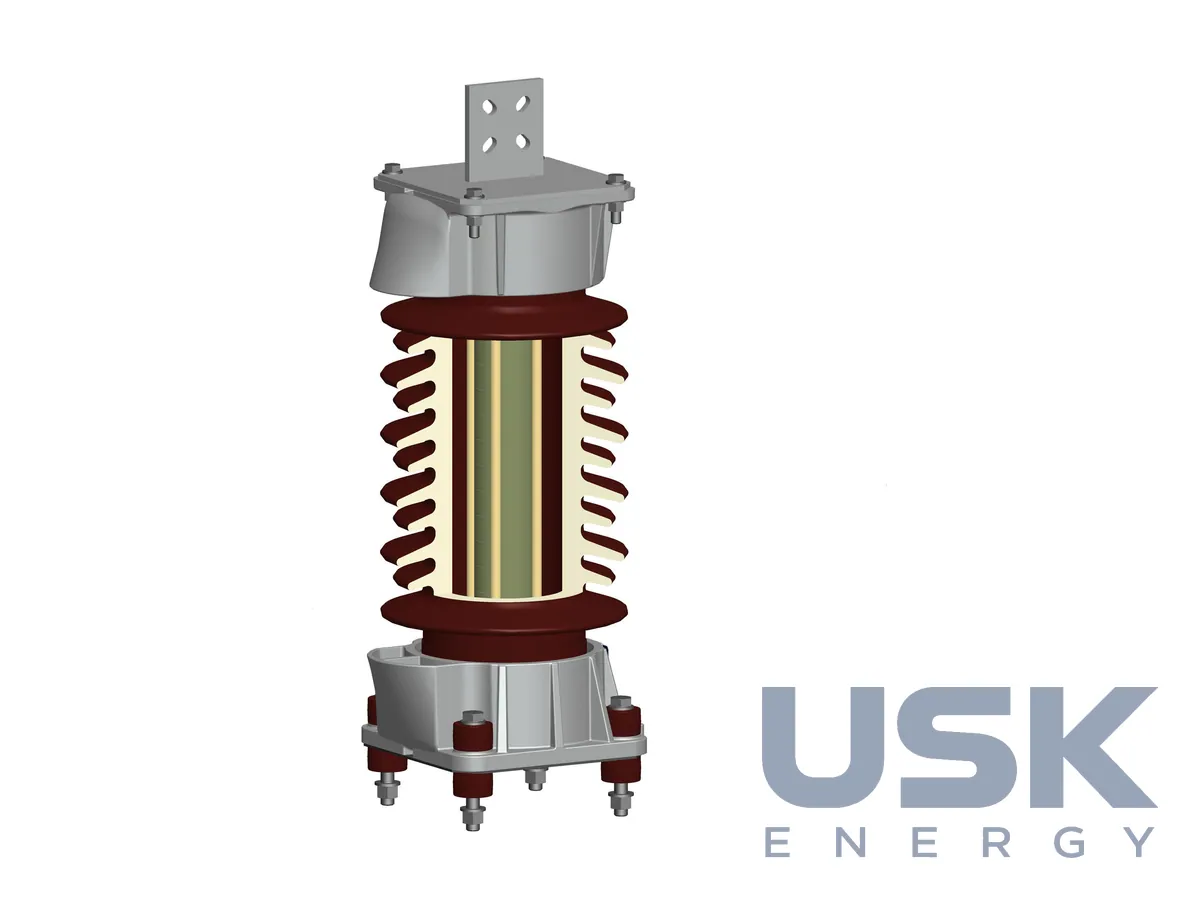

Порцелянові 3EP-G мають систему спрямованого скидання тиску й витримують струм КЗ до 300 кА. Вони призначені для генераторів і великих двигунів.
Технічні характеристики
| Клас мережі | до 72,5 кВ |
|---|---|
| 3EK7 / 3EK8 | розподільчі ОПН: Cage Design™ / обмотка склотканиною, силікон |
| 3EJ2/3EJ3/3EJ4 | підвищена енергоємність, Ur до 54 кВ (3EJ4 — також внутрішнього встановлення) |
| 3EJ0/3EJ9 | дуже низький рівень захисту, Ur до 15 кВ (кабельні мережі, електростанції) |
| 3EH4 | втичні ОПН до 52,5 кВ, роз'єми за EN 50180/50181 (внутрішній конус, розміри 2 і 3) |
| 3EP-G | порцелянові для генераторів і двигунів, стійкість до струму КЗ до 300 кА |
| Стандарт | IEC 60099-4 |
Запит ціни та строку поставки
Siemens Energy 3EK / 3EJ / 3EH4 / 3EP-G — обмежувачі перенапруг середньої напруги до 72,5 кВ, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 40 00 00 |
|---|---|
| HS, 6 знаків | 8535 40 |
| CN (ЄС) | 8535 40 00 |
| HTSUS (США) | 8535 40 00 00 |
| Митний тариф КНР | 8535 40 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який ОПН обрати для захисту генератора?
Для генераторів і великих двигунів призначено порцеляновий 3EP-G, що витримує струм КЗ до 300 кА. Підходить також 3EJ із підвищеною енергоємністю і номінальною напругою до 54 кВ.
Чи можна підключити ОПН безпосередньо до КРУЕ середньої напруги?
Так, для цього є втичні 3EH4 на напругу до 52,5 кВ з роз'ємами за EN 50180/EN 50181. Вони мають внутрішній конус розмірів 2 і 3.
Який ОПН дає найнижчу залишкову напругу для кабельної мережі?
Дуже низьку залишкову напругу мають 3EJ0 і 3EJ9 з номінальною напругою до 15 кВ. Їх рекомендують для кабельних мереж і електростанцій.
