PFISTERER CONNEX — штекерні кабельні з'єднувачі та гнізда внутрішнього конуса для трансформаторів і КРПЕ 72,5–550 кВ
CONNEX — система сухих штекерних кабельних з'єднань PFISTERER за принципом внутрішнього конуса для трансформаторів і КРПЕ на 72,5–550 кВ і струм до 4000 А. Виробник називає її першою у світі штекерною кабельною системою такого типу. Гніздо вбудовують в обладнання на заводі, а на об'єкті лише вставляють кабельний з'єднувач, без робіт з оливою та газом.
- Найбільша робоча напруга Um
- 72,5 / 145 / 170 / 245 / 300 / 362 / 420 / 550 кВ (розміри 4–9)
- Номінальний струм
- 2500 А (розміри 4–6-S); 4000 А (розміри 7–9)
- Переріз жил
- 95–3000 мм² Cu або Al
- Діаметр по ізоляції
- 33,0–144,0 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

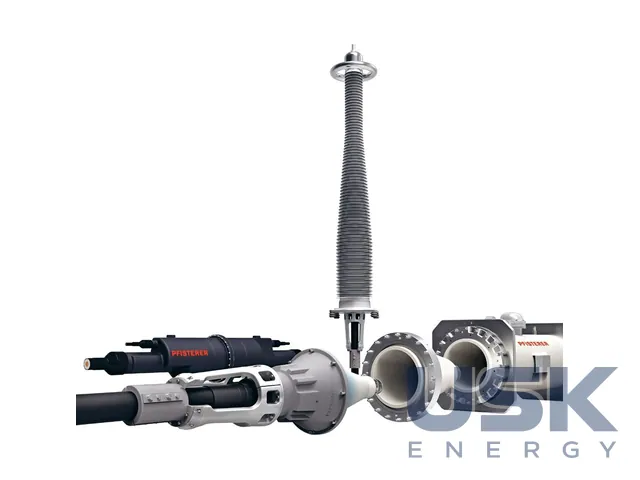

Основу системи утворюють гніздо CONNEX, вбудоване в трансформатор або КРПЕ, і штекерний кабельний з'єднувач. Гніздо встановлюють на заводі в будь-якому положенні. Тому обладнання проходить повні заводські випробування і їде на об'єкт закритим. Родина CONNEX постійно розвивається й охоплює напруги від середньої до надвисокої.

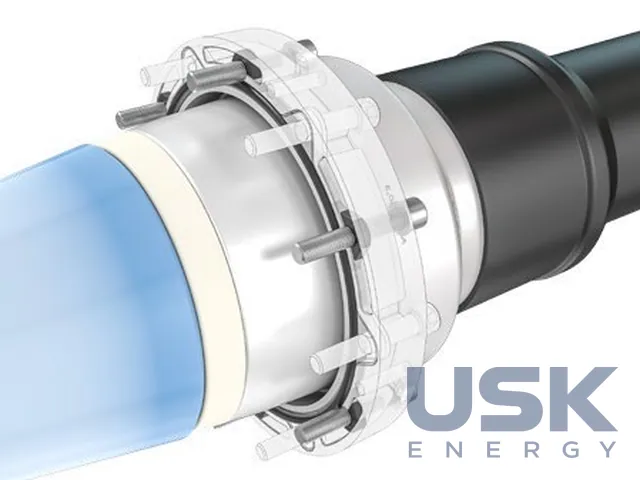

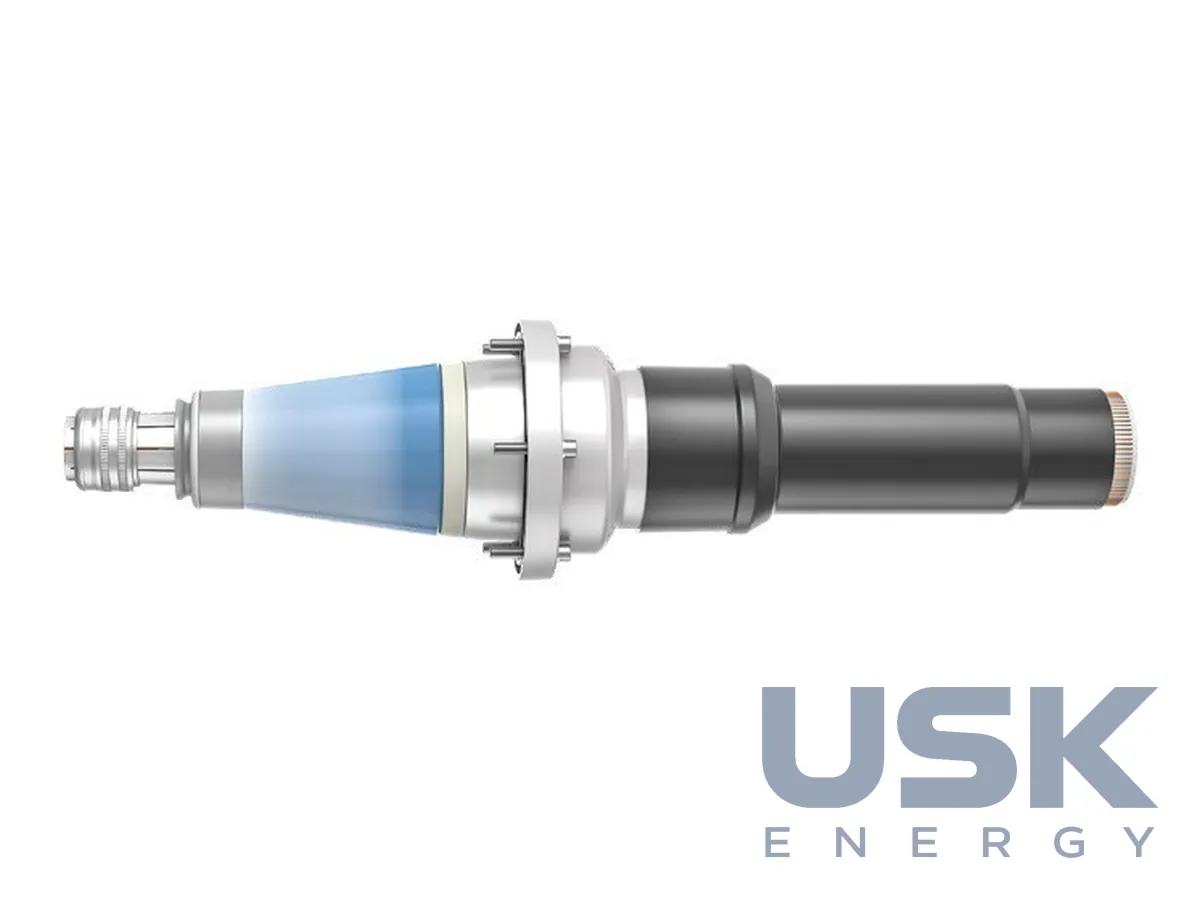

Кабельний з'єднувач конфігурують під будь-який кабель з ізоляцією зі зшитого поліетилену або EPR. Після підготовки кабелю його вставляють у гніздо, а за потреби будь-коли від'єднують і переносять на інше обладнання, муфти CONNEX або зовнішню кінцеву муфту CONNEX. Ізоляційне тіло з силіконової гуми LSR, у спеціальному варіанті з RTV, має конічну форму під внутрішній конус гнізда. Пружина в основі тримає постійний контактний тиск, коли кабель розширюється від нагрівання. Електричне поле керують дефлектори. Обертовий дзвоноподібний фланець дає змогу монтувати з'єднувач без скручування кабелю, екран приєднують затискачем SMART. З'єднання захищене від доторкання, витримує затоплення й працює без обслуговування. Є сертифіковані морські виконання та виконання для низьких температур.
Ряд містить розміри від 4 до 9 на найбільшу робочу напругу від 72,5 до 550 кВ. Розміри 4–6-S розраховані на 2500 А, розміри 7–9 на 4000 А і мідні або алюмінієві кабелі перерізом до 3000 мм². Діаметр по ізоляції в класі 300/362 кВ сягає 131 мм, у класі 420/550 кВ 144 мм. У виконанні НВН у з'єднувач інтегровано систему фіксації кабелю, яка знімає з контактної системи механічне навантаження від кабелю.
Гнізда для трансформаторів відповідають EN 50299-1 і EN 50299-2, для КРПЕ стандарту IEC 62271-209. Якщо кабельний відсік не мусить відповідати стандарту, гнізда виготовляють у компактнішому виконанні. Усі гнізда мають заземлене відведення напруги, а за вертикального монтажу ще й вентиляційний клапан. Компоненти НВН випробовують за IEC 62067, кожен виріб проходить приймально-здавальні випробування. До системи постачають твердоізольовані заглушки й газові глухі кришки для випробувань, вилки для струмових випробувань, пристрої заземлення й закорочування, хомути для фіксації кабелю, захисні ковпачки й диски, монтажно-заземлювальні ковпачки. Монтаж виконує лише персонал, навчений і сертифікований PFISTERER.
Технічні характеристики
| Найбільша робоча напруга Um | 72,5 / 145 / 170 / 245 / 300 / 362 / 420 / 550 кВ (розміри 4–9) |
|---|---|
| Номінальний струм | 2500 А (розміри 4–6-S); 4000 А (розміри 7–9) |
| Переріз жил | 95–3000 мм² Cu або Al |
| Діаметр по ізоляції | 33,0–144,0 мм |
| Грозовий імпульс гнізда (BIL) | 325–1675 кВ |
| Гнізда для трансформаторів | EN 50299-1 / EN 50299-2 і компактне виконання |
| Гнізда для КРПЕ | IEC 62271-209 і компактне виконання |
| Ізоляція | силікон LSR / RTV, без оливи й газу |
| Випробування НВН | IEC 62067 |
| Застосування | у приміщенні, назовні, за низьких температур, offshore |
Запит ціни та строку поставки
PFISTERER CONNEX — штекерні кабельні з'єднувачі та гнізда внутрішнього конуса для трансформаторів і КРПЕ 72,5–550 кВ, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон напруг і струмів охоплює CONNEX внутрішнього конуса?
Розміри від 4 до 9 розраховані на Um від 72,5 до 550 кВ. Розміри 4–6-S мають номінальний струм 2500 А, розміри 7–9 до 4000 А.
Яким стандартам відповідають гнізда CONNEX?
Гнізда для трансформаторів виконано за EN 50299-1 і EN 50299-2, для КРПЕ за IEC 62271-209. Компоненти НВН випробовують за IEC 62067.
Які кабелі можна приєднати до з'єднувача CONNEX?
Підходять кабелі з ізоляцією зі зшитого поліетилену або EPR з мідними чи алюмінієвими жилами перерізом від 95 до 3000 мм². Діаметр по ізоляції від 33,0 до 144,0 мм.
