PFISTERER CONNEX bushing / GIS bushings — штекерні вводи RIP/RIS і газонаповнені вводи КРПЕ 72,5–550 кВ
PFISTERER випускає два типи вводів для високовольтного обладнання на 72,5–550 кВ. Штекерний сухий ввод CONNEX ставлять на трансформатори й муфти CONNEX. Газонаповнені вводи з силіконовою або керамічною ізоляцією виводять КРПЕ на відкритий розподільний пристрій або повітряну лінію.
- Штекерний ввод CONNEX
- 72,5–245 кВ (IEC), 138 / 161 кВ (IEEE); 1250–2000 А
- Ізоляція штекерного вводу
- RIP / RIS, силіконові ребра
- Довжина шляху витоку (штекерний)
- 2248–7595 мм
- Газові вводи КРПЕ, силікон
- 72,5–550 кВ, 2500–5000 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

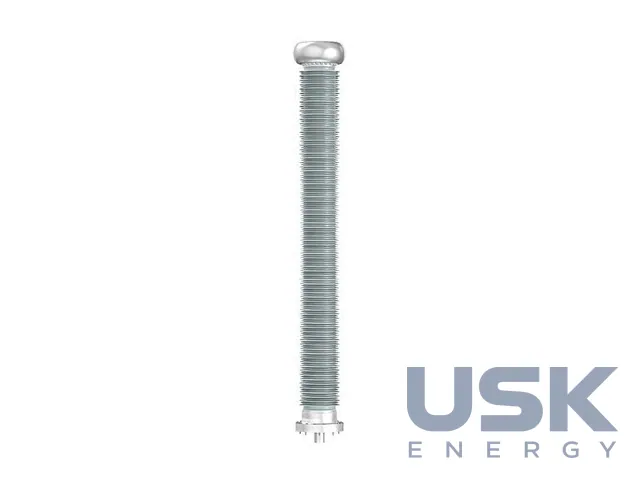

Штекерний ввод CONNEX, за даними виробника, входить до програми PFISTERER понад 20 років. Ним приєднують трансформатори до неізольованих провідників, його використовують з кутовими муфтами CONNEX для тимчасових схем, а будь-коли пізніше замінюють кабельним з'єднувачем CONNEX. Ввод вставляють у гніздо, вбудоване в трансформатор або муфту. Заливання, сушіння та вакуумування оливи на об'єкті не потрібні. Монтаж і демонтаж ідуть без втручання у внутрішню частину обладнання, тож трансформатор лишається закритим під час заводських випробувань, доставлення, приєднання та пусконалагодження.
Ввод можна вставляти багаторазово, він працює без обслуговування й вибухобезпечний. Силіконові ребра відштовхують воду й бруд, вимірювальне відведення служить для контролю tg δ і ємності. Ізоляцію виконують за технологією RIP, де папір просочено смолою, або RIS, де між ємнісними шарами намотано пластмасову тканину. Основний ізоляційний матеріал в обох випадках епоксидна смола. Виконання за IEC охоплюють 72,5–245 кВ за струмів 1250–2000 А, за IEEE 138 і 161 кВ. Довжина шляху витоку від 2248 до 7595 мм, маса від 48 до 166 кг.

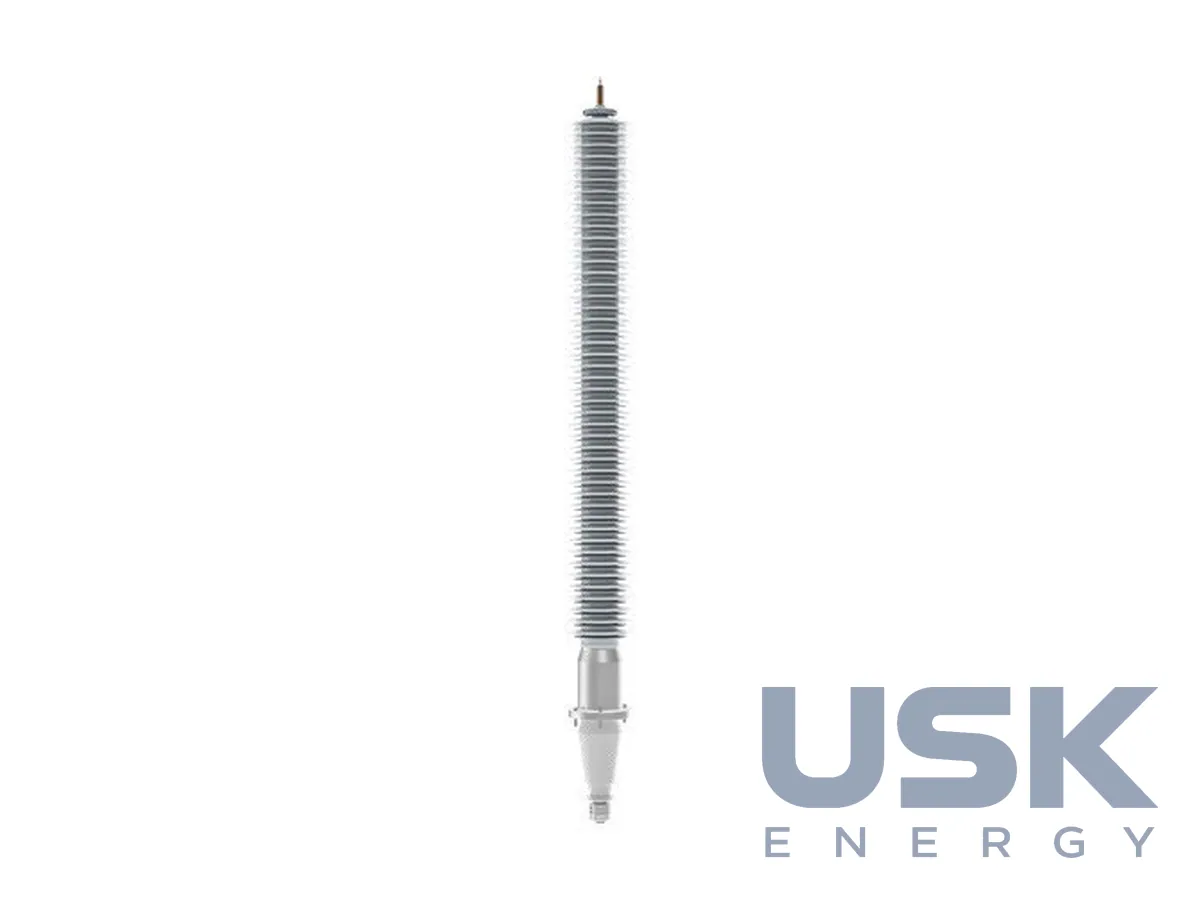

Газонаповнені вводи для КРПЕ виготовляють і випробовують поштучно за IEC 60137 і вимогами замовника, ізоляція силіконова або керамічна. Силіконові вводи легші й витримують ударні навантаження. Гідрофобна поверхня не дає утворюватися водяній плівці та струмам витоку, а компактна конструкція потребує менше ізоляційного газу. Ці вводи випускаються на 72,5–550 кВ і 2500–5000 А з короткочасним струмом 36–100 кА за 3 с, грозовий імпульс від 325 до 1800 кВ.

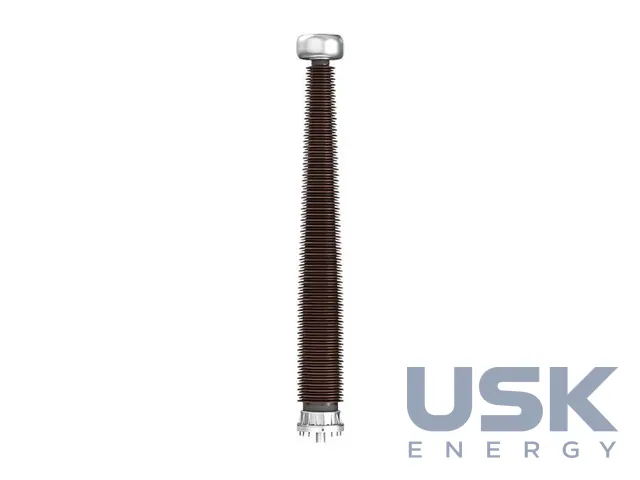

Керамічні вводи на 72,5–550 кВ і 2500–4000 А мають вищу механічну міцність, стійкість до часткових розрядів і довговічність, короткочасний струм 50–80 кА за 3 с. Під час утилізації кераміка не вважається небезпечним відходом. Робочий діапазон температур від −40 до +40 °C, силіконовий ввод на 145 кВ працює від −50 °C.
Технічні характеристики
| Штекерний ввод CONNEX | 72,5–245 кВ (IEC), 138 / 161 кВ (IEEE); 1250–2000 А |
|---|---|
| Ізоляція штекерного вводу | RIP / RIS, силіконові ребра |
| Довжина шляху витоку (штекерний) | 2248–7595 мм |
| Газові вводи КРПЕ, силікон | 72,5–550 кВ, 2500–5000 А |
| Газові вводи КРПЕ, кераміка | 72,5–550 кВ, 2500–4000 А |
| Короткочасний струм 3 с | 36–100 кА (силікон); 50–80 кА (кераміка) |
| Грозовий імпульс (BIL) | 325–1800 кВ |
| Температура | −40 / −50…+40 °C |
| Стандарт | IEC 60137 |
