TBEA YJLW / YJLLW — кабелі високої та надвисокої напруги 66–500 кВ з ізоляцією XLPE, кабелі постійного струму до 535 кВ і кабельна арматура
TBEA випускає кабелі високої та надвисокої напруги 66–500 кВ з ізоляцією зі зшитого поліетилену (XLPE), кабелі постійного струму до 535 кВ і повний комплект кабельної арматури. Компанія постачає кабельні системи «під ключ», куди входять кабель, арматура, проєктування, монтаж і обслуговування. Кабелі йдуть на реконструкцію міських мереж і будівництво великих ТЕС, ГЕС і АЕС.
- Перерізи
- 240–3500 мм² (500 кВ: 800–2500 мм²)
- Оболонки
- гофрований алюміній (ZA-YJLW02, ZC-YJLW03, YJLLW03-Z), гладкий алюміній (діаметр на 15 % менший), свинець (YJQ03), композит Al/Cu-пластик з дротяним екраном (YJSAY)
- Температура жили
- 90 °C (XLPE); 70/90 °C (DC); 90/100 °C (PP)
- Строк служби
- не менше 30 років
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Кабельні системи 500 кВ TBEA працюють на ГАЕС Феннін, найбільшій у світі за встановленою потужністю, і на ГАЕС Веньден з перепадом кабельної траси 270 м. Їх також встановлено на підстанції Цзін'ань у Шанхаї та в проєкті «Чутін» у Гуанчжоу. За класом це аналог кабелів ПвП/АПвПу2г 64/110–290/500 кВ. Кабель під'єднують безпосередньо до трансформатора й прокладають у тунелях, на похилих ділянках, мостах і в шахтах.

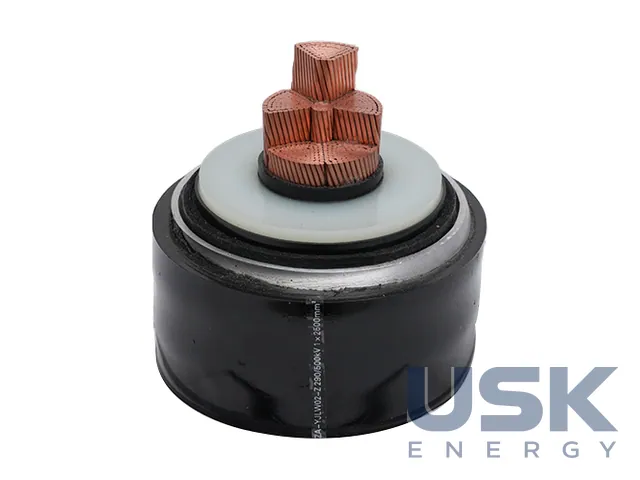

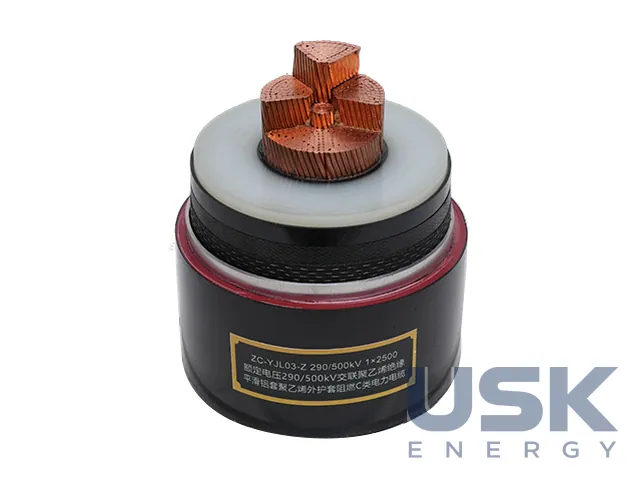

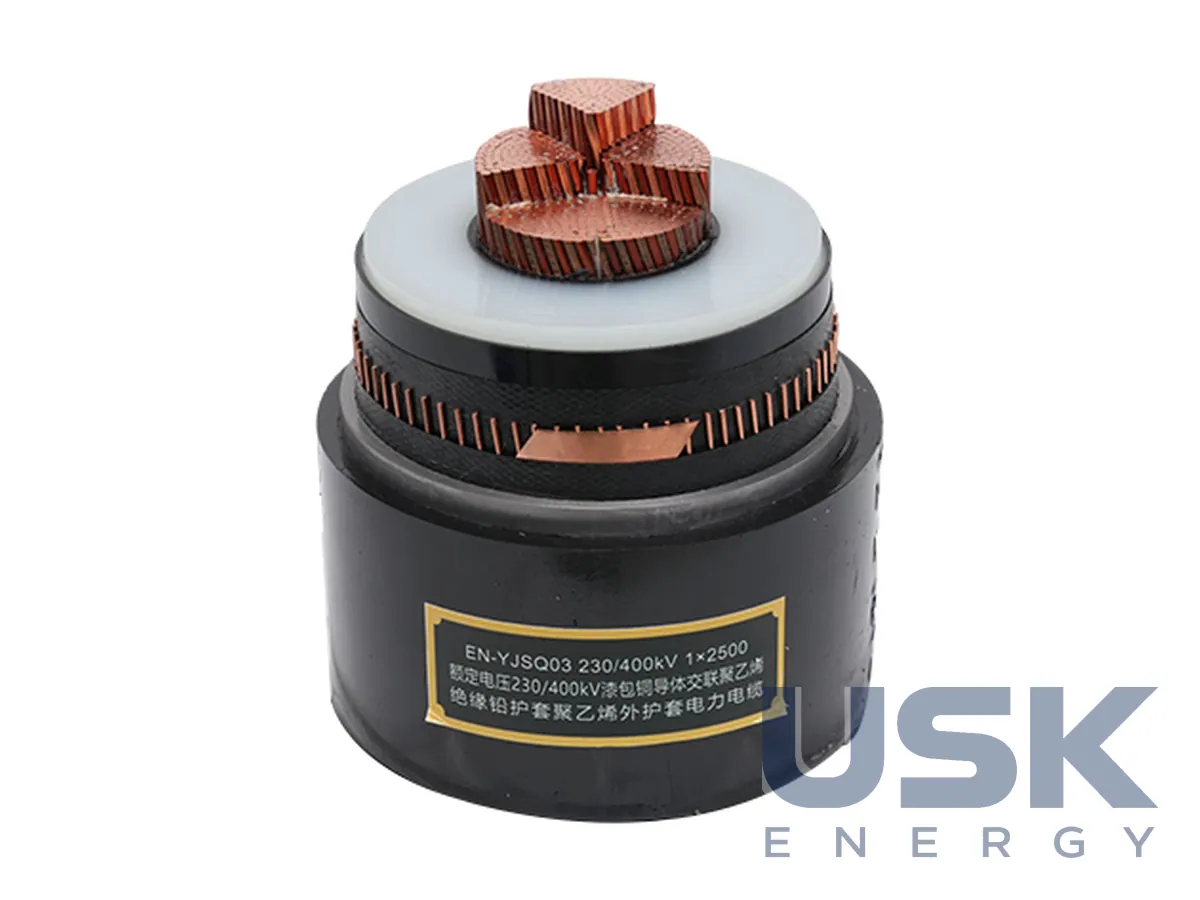

Кабелі 66–500 кВ виготовляють з перерізами жили 240–3500 мм², для 500 кВ від 800 до 2500 мм². Тривало допустима температура жили 90 °C, розрахунковий строк служби не менше 30 років. На замовлення є виконання зі зниженим поширенням горіння, водоблокувальні, захищені від гризунів і термітів, малодимні й малотоксичні. Гофрована алюмінієва оболонка (ZA-YJLW02, ZC-YJLW03, YJLLW03-Z) легка й міцна, витримує великі розтягувальні та стискальні зусилля, зазвичай не потребує бронювання й підходить для будь-яких умов прокладання. Гнучкість у неї менша, а корозійна стійкість нижча, ніж у свинцю. Гладка алюмінієва оболонка (ZC-YJL03, YJLL03-Z) зменшує діаметр на 15 % і підвищує пропускну здатність. Свинцева (YJQ03, YJSQ03-Z) має високу корозійну стійкість. Композитна алюмо- або мідно-пластмасова з мідним дротяним екраном (YJSAY, YJSAV) легка й гнучка, але не розрахована на великі розтягувальні зусилля.
Кабелі постійного струму з ізоляцією XLPE до 535 кВ з перерізами 240–3500 мм² і температурою жили 70 і 90 °C працюють на передачах VSC, їх ізоляцію розраховано на тривалу постійну напругу. Кабель 110 кВ з поліпропіленовою ізоляцією допускає 90 і 100 °C, короткочасно 105–110 °C, має велику пропускну здатність і повністю переробляється.
Арматуру TBEA виготовляє сама. Зовнішні кінцеві муфти 66–500 кВ мають порцелянові або композитні ізолятори й конуси із силіконової гуми або EPDM, зокрема для підводних кабелів. Муфти для під'єднання до КРУЕ 66–500 кВ виконано з епоксидними ізоляторами й конусами EPDM з пружинним підтисканням, на 500 кВ без оливи. Є цілісні та модульні збірні з'єднувальні муфти, які пройшли оцінювання China Electricity Council. Муфти та з'єднання постійного струму ±210…±535 кВ мають модифікований EPDM, у якому не накопичується об'ємний заряд.
Технічні характеристики
| Перерізи | 240–3500 мм² (500 кВ: 800–2500 мм²) |
|---|---|
| Оболонки | гофрований алюміній (ZA-YJLW02, ZC-YJLW03, YJLLW03-Z), гладкий алюміній (діаметр на 15 % менший), свинець (YJQ03), композит Al/Cu-пластик з дротяним екраном (YJSAY) |
| Температура жили | 90 °C (XLPE); 70/90 °C (DC); 90/100 °C (PP) |
| Строк служби | не менше 30 років |
| Кабелі DC | XLPE до 535 кВ для передач VSC |
| Кабелі PP | 110 кВ, поліпропіленова ізоляція, повністю переробляється |
| Арматура | зовнішні муфти 66–500 кВ (порцеляна/композит), муфти для КРУЕ, з'єднувальні муфти (цілісні та модульні), DC-муфти ±210…±535 кВ |
| Референції | ГАЕС Феннін і Веньден, ПС Цзін'ань (Шанхай), «Чутін» (Гуанчжоу) |
Запит ціни та строку поставки
TBEA YJLW / YJLLW — кабелі високої та надвисокої напруги 66–500 кВ з ізоляцією XLPE, кабелі постійного струму до 535 кВ і кабельна арматура, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 60 10 00 (мідь) 8544 60 90 00 (інші) |
|---|---|
| HS, 6 знаків | 8544 60 |
| CN (ЄС) | 8544 60 10 8544 60 90 |
| HTSUS (США) | 8544 60 40 00 8544 60 60 00 |
| Митний тариф КНР | 8544 60 12 00 8544 60 19 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які перерізи мають кабелі TBEA 66–500 кВ?
Від 240 до 3500 мм², у класі 500 кВ від 800 до 2500 мм². Тривало допустима температура жили 90 °C.
Яку оболонку обрати для кабелю 110–500 кВ?
Гофрована алюмінієва витримує великі розтягувальні й стискальні зусилля і зазвичай не потребує бронювання. Гладка алюмінієва зменшує діаметр на 15 %, свинцева має високу корозійну стійкість.
Чи випускає TBEA кабелі постійного струму?
Так, кабелі з ізоляцією XLPE до 535 кВ для передач VSC перерізом 240–3500 мм². Для них є муфти та з'єднання ±210…±535 кВ.
