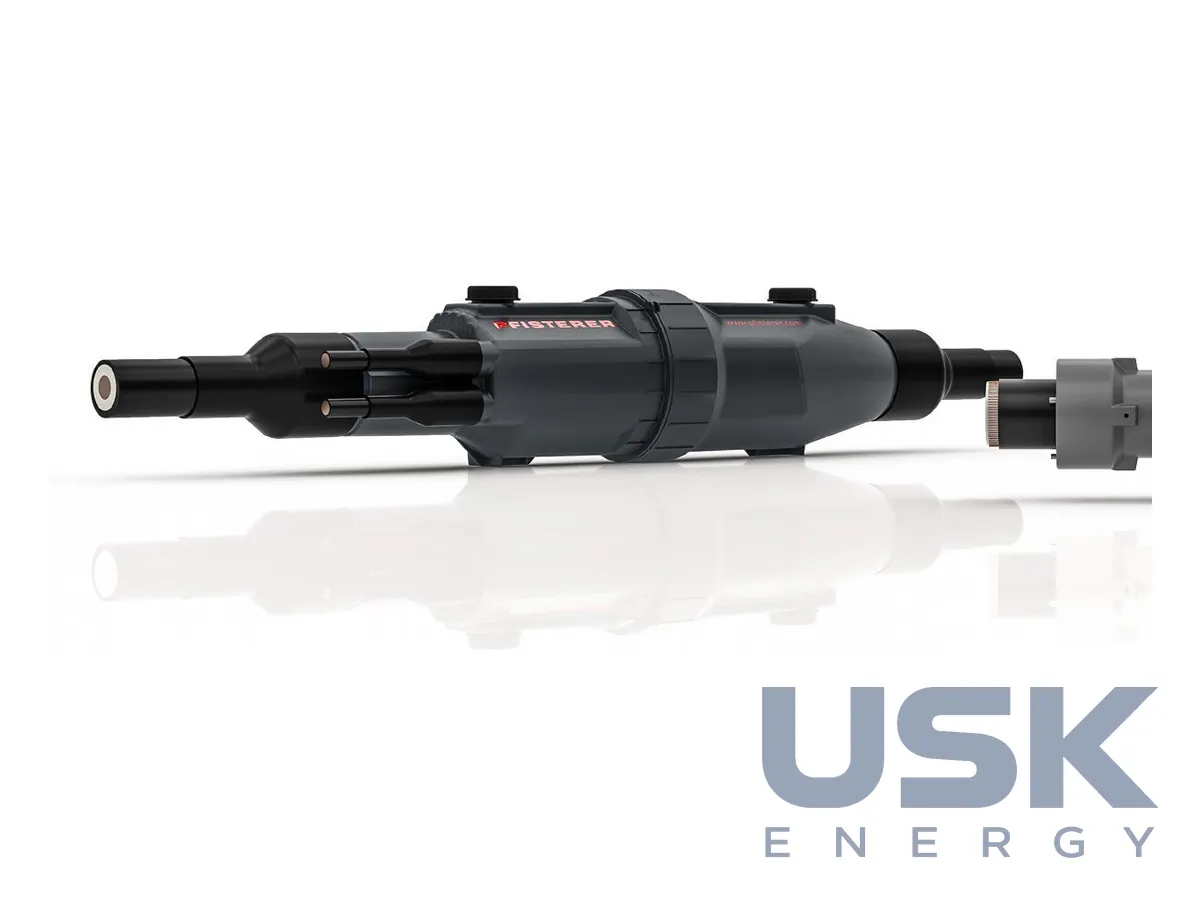

PFISTERER IXOSIL MSA — насувні з'єднувальні муфти для кабелів ВН і НВН 72,5–550 кВ
IXOSIL MSA — насувні з'єднувальні муфти PFISTERER для постійного з'єднання кабелів ВН і НВН на 72,5–550 кВ з ізоляцією зі зшитого поліетилену та EPR. Вони з'єднують однакові й різні типи кабелів з мідними або алюмінієвими жилами. За інформацією виробника, муфти багато років працюють у світі на підстанціях, у морських проєктах і міських підземних кабельних лініях.
- Найбільша робоча напруга Um
- 72,5 / 123 / 145 / 170 / 245 / 300 / 420 / 550 кВ
- Грозовий імпульс (BIL)
- 325–1550 кВ
- Часткові розряди
- < 5 пКл
- Переріз жил
- 150–2500 мм²
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серед об'єктів, де стоять муфти MSA, виробник називає лінії в пустелях з великими перепадами температур і кабелі прямого прокладання в ґрунті з високим рівнем ґрунтових вод. Муфта водостійка, тож обидва випадки для неї штатні. Ряд напруг безперервний, від 72,5 кВ через 123, 145, 170, 245, 300 і 420 кВ до 550 кВ, і на кожному рівні є виконання з різним екрануванням, з кабелем заземлення чи з'єднувальним кабелем екрана або без нього.
Основу муфти становить попередньо зібране й випробуване силіконове тіло. Кожну муфту перевіряють ще до постачання, а монтаж на місці стає простішим. Цільна суха конструкція й перевірена технологія насування скорочують час монтажу. За даними PFISTERER, якісно виготовлена й професійно змонтована муфта служить стільки ж, скільки сам кабель. Жили з'єднують болтовими з'єднувачами SICON або звичайними опресувальними гільзами, можливі комбінації різних матеріалів жил і систем екранування. Діаметр по підготовленій ізоляції кабелю лежить у межах 37–131 мм, тому одна родина закриває кабелі від найменших перерізів ВН до найбільших НВН.
Муфти випускаються для перерізів жил 150–2500 мм² і перерізів з'єднувальних кабелів екрана до 630 мм². Грозовий імпульс становить від 325 до 1550 кВ, рівень часткових розрядів менше 5 пКл. Під різні схеми заземлення є чотири варіанти оброблення екрана. DO означає перехід екрана, DE перехід з одним з'єднувальним кабелем, XK розрив екрана з одним концентричним кабелем, XL розрив із двома кабелями для транспозиції екранів. Зовнішній корпус буває термоусаджувальним, склоармованим термоусаджувальним, з PE/PP або мідним, внутрішній металевим або з алюмінієвої фольги. Позначення варіанта складають із цих кодів, наприклад MSA 123-XKMG або MSA 420-550-DEMG.
У виконаннях з пластмасовим корпусом байонетний замок із захистом від провертання фіксується поворотом на 30°, ущільнення при цьому не перетискається. До муфт можна взяти сплайс-бокси для з'єднання оптичних кабелів разом із монтажним інструментом. Випробування проведено за IEC 60840, IEC 62067 і британським стандартом. Для перехрещення екранів і заземлення PFISTERER постачає до муфт відповідні клемні коробки LINKBOX.
Технічні характеристики
| Найбільша робоча напруга Um | 72,5 / 123 / 145 / 170 / 245 / 300 / 420 / 550 кВ |
|---|---|
| Грозовий імпульс (BIL) | 325–1550 кВ |
| Часткові розряди | < 5 пКл |
| Переріз жил | 150–2500 мм² |
| Переріз екрана / з'єднувального кабелю | до 630 мм² |
| Діаметр по підготовленій ізоляції | 37–131 мм |
| Оброблення екрана | DO, DE, XK, XL (перехід і cross-bonding) |
| Корпуси | термоусадка, склоармована термоусадка, PE/PP, мідний |
| Основна ізоляція | силікон |
| Випробування | IEC 60840, IEC 62067, British Standard |
Запит ціни та строку поставки
PFISTERER IXOSIL MSA — насувні з'єднувальні муфти для кабелів ВН і НВН 72,5–550 кВ, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги й перерізи розраховані муфти MSA?
Муфти охоплюють Um від 72,5 до 550 кВ і перерізи жил 150–2500 мм². Переріз з'єднувального кабелю екрана до 630 мм².
Чи підходять муфти MSA для схем транспозиції екранів?
Так, варіанти XK і XL мають розрив екрана з одним або двома кабелями для транспозиції. До них PFISTERER постачає клемні коробки для перехрещення й заземлення екранів.
За якими стандартами випробувано муфти?
Випробування проведено за IEC 60840, IEC 62067 і британським стандартом. Рівень часткових розрядів менше 5 пКл.
