SOFAMEL PATF / ERLAIN / PATC-BP — заземлення для контактної мережі залізниці й трамвая та комплекти перенесення потенціалу для ПЛ
SOFAMEL PATF, ERLAIN і PATC-BP — спеціальні переносні заземлення за IEC 61230 для електрифікованого транспорту та повітряних ліній. Комплекти PATF з'єднують контактний провід залізниці, трамвая чи метро з рейкою. ERLAIN розрахований на одного монтера, а PATC-BP переносить точку заземлення на висоту.
- Стандарт
- IEC 61230
- PATF-PDC
- однополюсне заземлення контактної мережі, зокрема подвійної та жорсткої; затискач PDC Ø 12–27 мм, байонет
- PATF-PC
- затискач PC до Ø 35 мм
- Провід залізничних комплектів
- Cu ПВХ 50 мм², 7 м, струбцина TTR/TTRS
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

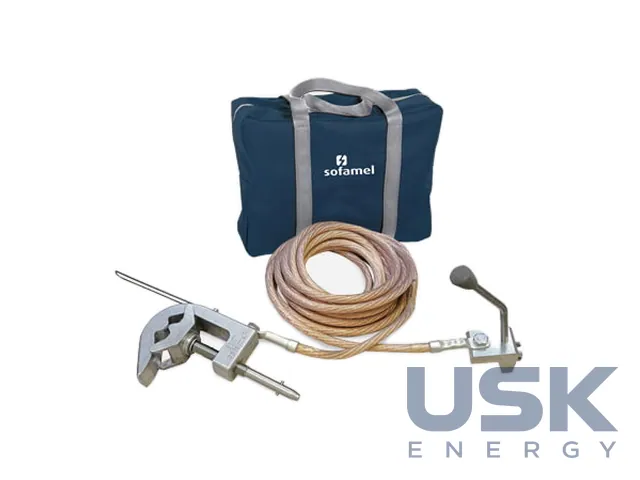

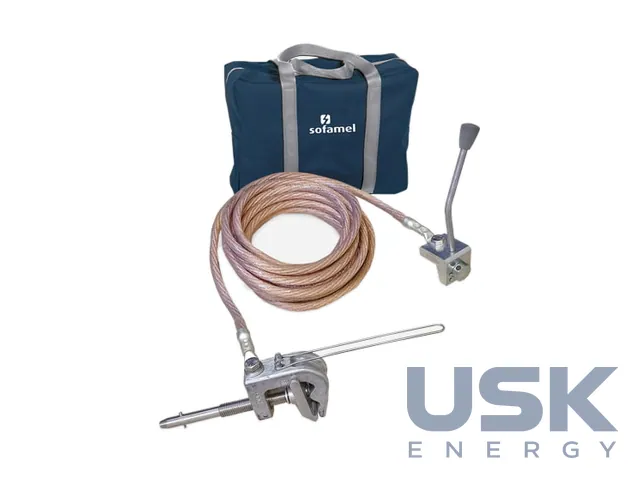

Ці комплекти потрібні там, де стандартна схема заземлення незручна або вимагає кількох виконавців. Для залізничної контактної мережі SOFAMEL випускає однополюсні комплекти PATF. У PATF-PDC стоїть затискач PDC з алюмінієвого сплаву з гвинтовим затягуванням і байонетним хвостовиком. Він охоплює провід діаметром 12–27 мм і працює на контактній підвісці, подвійній підвісці та жорсткому контактному проводі. PATF-PC з гвинтовим затискачем PC приймає проводи діаметром до 35 мм.

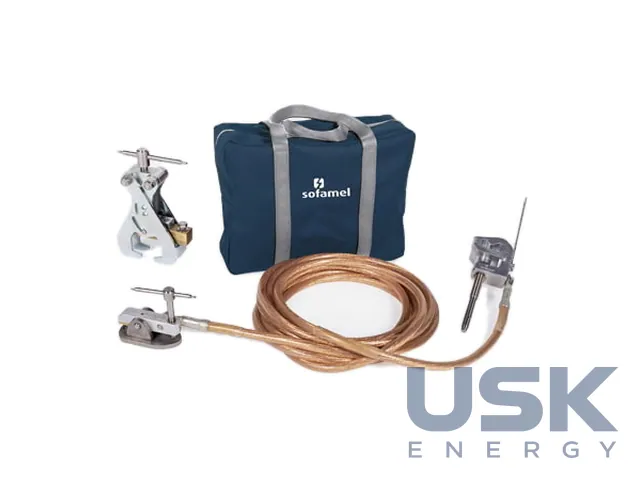

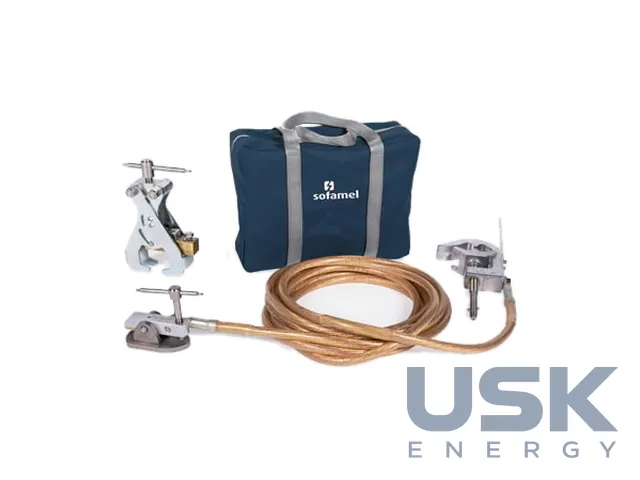

У залізничний комплект входять мідний провід у ПВХ-ізоляції перерізом 50 мм² завдовжки 7 м, рейкова струбцина TTR або TTRS для приєднання до рейки й нейлонова сумка. Виконання PATF-PC-TTIR і PATF-PDC-TTIR мають струбцину TTIR для рейок підземного трамвая та метрополітену, на них виробник надає технічні специфікації.

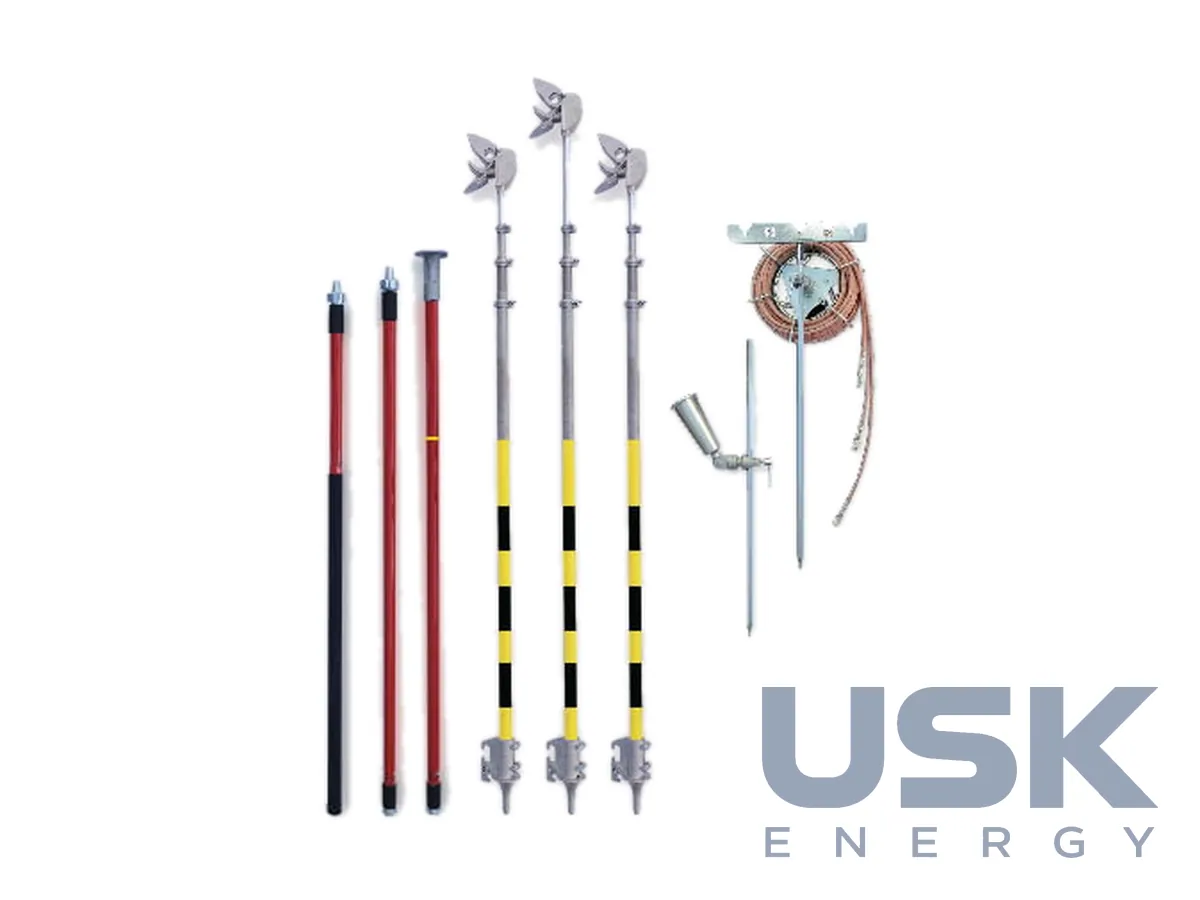

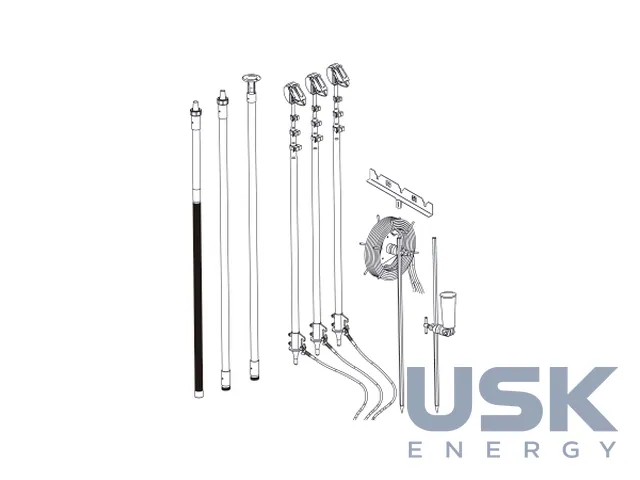

ERLAIN дає змогу одному монтерові заземлити повітряну лінію і перед тим перевірити відсутність напруги покажчиком, який до комплекту не входить. Основу становлять три телескопічні металеві штанги по три секції, на кожній самоблокувальний нерухомий контактний затискач для проводів Ø 3–22 мм. Ізолювальна штанга зі склопластику на епоксидній смолі заповнена пінополіуретаном і сертифікована за IEC 60855. Її три секції мають довжину 1,72 + 1,65 + 1,63 м, разом 5 м, а без середньої секції штанга коротшає до 3,4 м. Далі в комплекті тримач штанги, котушка з трьома мідними проводами 35 мм² завдовжки 10 м, два оцинковані шестигранні заземлювачі по 1 м і сумка. Котушку затягують моментом не більше 15 Н·м.
PATC-BP застосовують для заземлення на висоті, коли точку заземлення треба перенести. Проміжний затискач BPGA сидить на алюмінієвій трубі завдовжки 3 м, затискач PA40/BP охоплює провідники Ø 10–60 мм, з'єднання виконує мідний провід 120 мм² завдовжки 6 м. До групи входить багатоцільова штанга BSC-132/BP за EN 50508 завдовжки 3 м на робочу напругу 132 кВ. Комплекти беруть служби контактної мережі залізниць, трамвая й метро та бригади, що ремонтують ПЛ 6–35 кВ і лінії високої напруги.
Технічні характеристики
| Стандарт | IEC 61230 |
|---|---|
| PATF-PDC | однополюсне заземлення контактної мережі, зокрема подвійної та жорсткої; затискач PDC Ø 12–27 мм, байонет |
| PATF-PC | затискач PC до Ø 35 мм |
| Провід залізничних комплектів | Cu ПВХ 50 мм², 7 м, струбцина TTR/TTRS |
| PATF-PC-TTIR, PATF-PDC-TTIR | для рейок підземного трамвая/метро |
| ERLAIN | робота одним монтером: 3 телескопічні металеві штанги із самоблокувальними затискачами Ø 3–22 мм, склопластикова штанга 5 м (3 секції, IEC 60855), котушка 3 × 35 мм² × 10 м, 2 заземлювачі 1 м |
| PATC-BP | перенесення точки заземлення: затискач BPGA з алюмінієвою трубою 3 м, затискач PA40/BP Ø 10–60 мм, Cu 120 мм² × 6 м |
| BSC-132/BP | штанга EN 50508, 3 м, 132 кВ |
Запит ціни та строку поставки
SOFAMEL PATF / ERLAIN / PATC-BP — заземлення для контактної мережі залізниці й трамвая та комплекти перенесення потенціалу для ПЛ, SOFAMEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 42 90 00 (комплект — провід з приєднаними затискачами) 8536 90 10 00 (затискачі окремо) |
|---|---|
| HS, 6 знаків | 8544 42 8536 90 |
| CN (ЄС) | 8544 42 90 8536 90 10 |
| HTSUS (США) | 8544 42 90 90 8536 90 40 00 |
| Митний тариф КНР | 8544 42 29 00 8536 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких контактних проводів підходить PATF-PDC?
Затискач PDC охоплює циліндричні проводи діаметром 12–27 мм на контактній, подвійній і жорсткій підвісці. Для проводів до 35 мм застосовують PATF-PC.
Чи може комплект ERLAIN встановити один монтер?
Так, комплект з трьома телескопічними металевими штангами та ізолювальною штангою 5 м розрахований на одного виконавця. Покажчик напруги до комплекту не входить, його замовляють окремо.
Яким стандартам відповідають ці заземлення?
Усі комплекти відповідають IEC 61230. Ізолювальну штангу ERLAIN сертифіковано за IEC 60855, штангу BSC-132/BP на 132 кВ виконано за EN 50508.
