SOFAMEL VTA / SYNCRO / CUSTODIAN — покажчики напруги ВН 63–420 кВ, бездротовий фазопокажчик 1–79 кВ і стаціонарний індикатор 5–138 кВ
Три прилади SOFAMEL для контролю напруги та фазування в електроустановках середньої й високої напруги. VTA перевіряє відсутність напруги в РП і на лініях 63–420 кВ, SYNCRO радіоканалом порівнює фази в мережах 1–79 кВ, а CUSTODIAN постійно показує наявність напруги на шинах і кабелях 5–138 кВ.
- VTA
- електронний покажчик ВН, діапазони від 63–150 до 225–420 кВ, оптична та звукова індикація, 9 В 6LR61, < 1 мкА
- SYNCRO
- бездротова перевірка збігу фаз 1–79 кВ, 50–60 Гц, дальність до 50 м, 2,4 ГГц, відгук < 500 мс, UNE-EN 61481-1:2015
- CUSTODIAN
- стаціонарний індикатор наявності напруги, фазна 2,9–79,6 кВ, лінійна 5–138 кВ, захват 22–53 мм, M8, IP65
- Встановлення
- VTA, SYNCRO — на ізолювальній штанзі; CUSTODIAN — постійно на шині/кабелі в приміщенні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

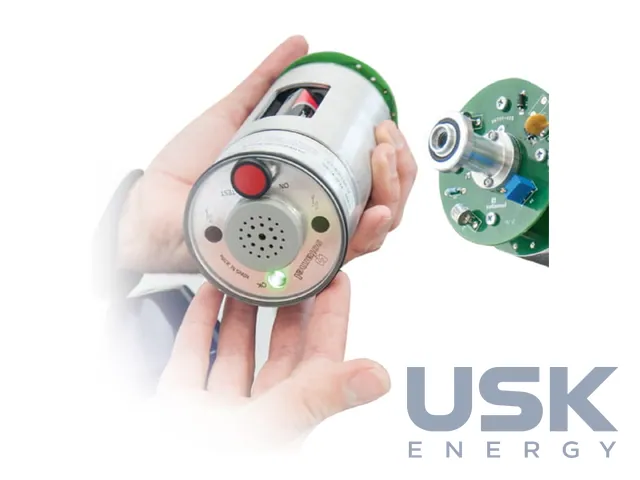

Високовольтний електронний покажчик VTA перевіряє відсутність напруги перед роботами в закритих і відкритих розподільних пристроях та на лініях ВН. Діапазони виконань від 63–150 до 225–420 кВ. Мікроконтролер і контактне виявлення роблять прилад стійким до сильних електричних полів. Перед застосуванням кнопкою тесту перевіряють усе коло, далі покажчик сам вмикається, коли виявляє напругу, і вимикається після кількох хвилин бездіяльності. Наявність напруги відображає червоний світлодіод високої яскравості з переривчастим гучним сигналом, відсутність показує зелений світлодіод, який видно здалеку. У режимі очікування струм споживання менше 1 мкА, живлення від батареї 9 В типу 6LR61, робоча температура від −25 до +55 °C. Покажчик ставлять на ізолювальну штангу, що відповідає номінальній напрузі.

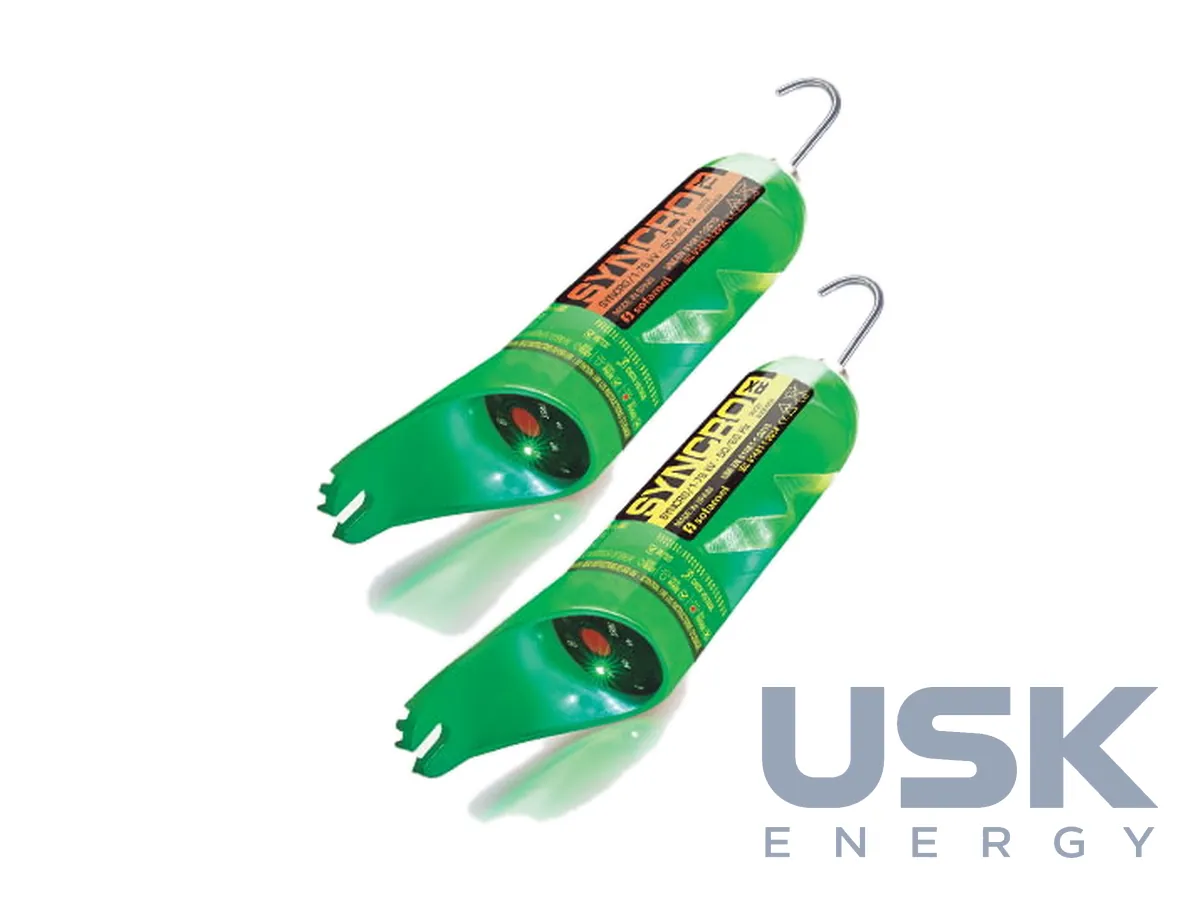

SYNCRO перевіряє збіг фаз у трифазних мережах від 1 до 79 кВ частотою 50–60 Гц. Комплект складається з передавача й приймача, обидва встановлюють на ізолювальні штанги з універсальною головкою та підносять до фаз, які порівнюють. Спершу виконують самоперевірку й синхронізацію, після чого зелений індикатор світиться постійно, а синій блимає й підтверджує зв'язок. Електрод передавача підводять до опорного провідника. 16-бітний мікроконтролер порівнює сигнали за алгоритмом переходу через нуль, зв'язок іде радіоканалом 2,4 ГГц, відгук менше 500 мс. Відстань виявлення сягає 50 м, зокрема крізь стіни й двері. Підсвічений корпус дає індикацію на 360°, а передавач окремо показує наявність напруги. Прилад виконано за UNE-EN 61481-1:2015, ним фазують перед увімкненням на паралельну роботу, замиканням кілець і підключенням нових ліній.
CUSTODIAN належить до стаціонарних індикаторів. Його постійно монтують на шини або кабелі в приміщеннях РП трансформаторних підстанцій, і він світловим сигналом показує, що напруга є. Діапазон фазної напруги 2,9–79,6 кВ, лінійної 5–138 кВ. Захват розкривається на 22–53 мм, приєднання M8, орієнтацію можна повернути на 30° у будь-який бік, контактний електрод користувач замінює сам. Виробник указує ступінь захисту IP65, випробування ще тривають.
Прилади цієї групи працюють на підстанціях 6–35 кВ і 110–330 кВ, у ВРП і комірках КРП, на мережевих і промислових підприємствах.
Технічні характеристики
| VTA | електронний покажчик ВН, діапазони від 63–150 до 225–420 кВ, оптична та звукова індикація, 9 В 6LR61, < 1 мкА |
|---|---|
| SYNCRO | бездротова перевірка збігу фаз 1–79 кВ, 50–60 Гц, дальність до 50 м, 2,4 ГГц, відгук < 500 мс, UNE-EN 61481-1:2015 |
| CUSTODIAN | стаціонарний індикатор наявності напруги, фазна 2,9–79,6 кВ, лінійна 5–138 кВ, захват 22–53 мм, M8, IP65 |
| Встановлення | VTA, SYNCRO — на ізолювальній штанзі; CUSTODIAN — постійно на шині/кабелі в приміщенні |
| Самоперевірка | кнопка тесту (VTA), вбудована (SYNCRO) |
Запит ціни та строку поставки
SOFAMEL VTA / SYNCRO / CUSTODIAN — покажчики напруги ВН 63–420 кВ, бездротовий фазопокажчик 1–79 кВ і стаціонарний індикатор 5–138 кВ, SOFAMEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які діапазони напруги випускають покажчик VTA?
VTA виготовляють у виконаннях від 63–150 до 225–420 кВ. Покажчик встановлюють на ізолювальну штангу, що відповідає номінальній напрузі.
На якій відстані SYNCRO порівнює фази?
Передавач і приймач SYNCRO зв'язуються радіоканалом 2,4 ГГц на відстані до 50 м, зокрема крізь стіни й двері. Час відгуку менше 500 мс.
Де встановлюють індикатор CUSTODIAN?
CUSTODIAN постійно монтують на шини або кабелі в приміщеннях РП трансформаторних підстанцій з лінійною напругою 5–138 кВ. Захват розкривається на 22–53 мм.
