SOFAMEL PATL — переносні заземлення для ПЛ 6–35 кВ і ПЛ високої напруги (автоматичні та гвинтові затискачі)
Переносні заземлення SOFAMEL серії PATL за IEC 61230 закорочують і заземлюють фази відключених повітряних ліній середньої та високої напруги на місці робіт. Для ПЛ 6–35 кВ випускають комплекти з автоматичними пружинними затискачами, для ліній з проводами більшого діаметра з гвинтовими затискачами до Ø 130 мм.
- Стандарт
- IEC 61230
- Автоматичні затискачі (ПЛ СН)
- MC Ø 3–20 мм, MCL Ø 3–32 мм, PCA-25 Ø 6–25 мм; пружинне закриття, знімання гаком
- Виконання на 3 і 4 затискачі
- PATL-MC-3/-4, PATL-MCL-3/-4, PATL-PCA25-3/-4
- Проводи (автоматичні)
- Cu ПВХ: перемички 2 × 2,5 м 16–70 мм², спуск 15 м 16–50 мм² на котушці
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Заземлення захищає бригаду від випадкової подачі напруги, зворотної трансформації та наведеної напруги від сусідніх ліній. Усі три фази з'єднують між собою та із землею, тож помилкове ввімкнення закінчиться спрацюванням релейного захисту.

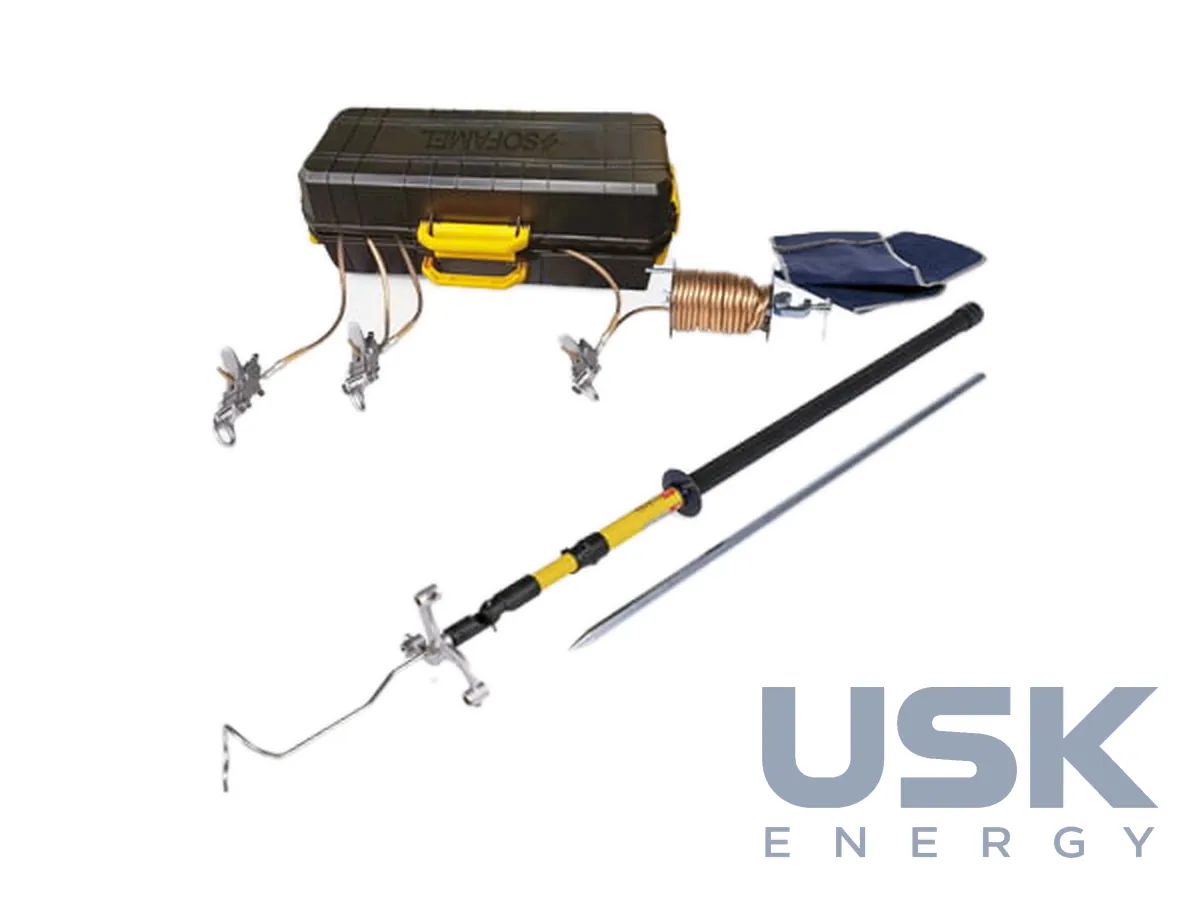

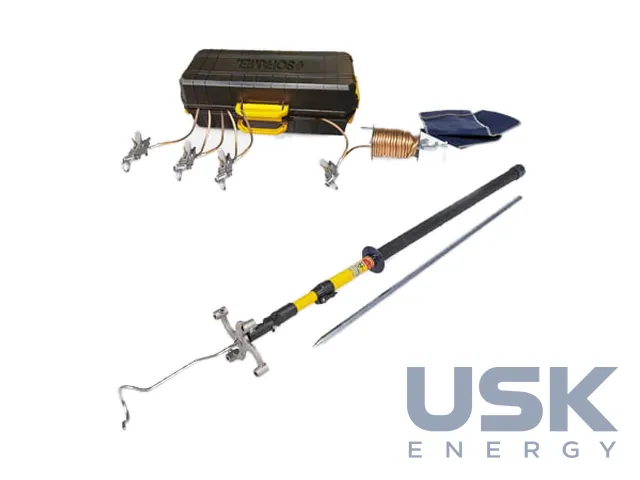

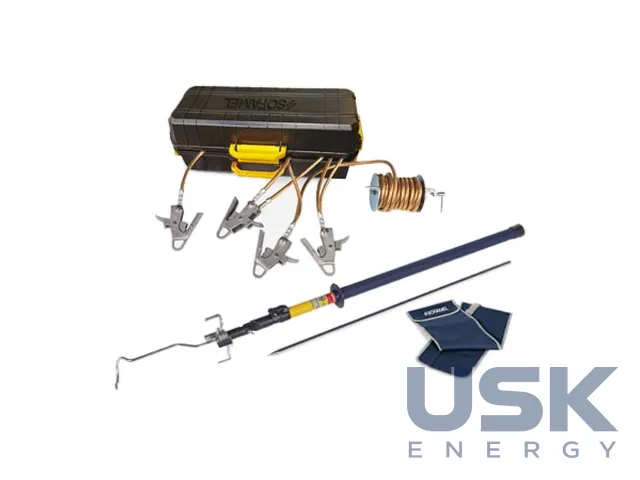

Автоматичні затискачі для ПЛ 6–35 кВ накидають на провід знизу ізолювальною штангою. Пружина закриває затискач сама й тисне на провідник, знімають його гаком. Затискачі сидять на спільній пластині-тримачі, тому їх навішують одночасно. PATL-MC із затискачами MC розраховано на проводи Ø 3–20 мм, PATL-MCL із затискачами MCL на Ø 3–32 мм, PATL-PCA25 із затискачами PCA-25 з алюмінієвого сплаву з механічно зафіксованим закриттям на Ø 6–25 мм. Кожен тип буває на три або чотири затискачі. У комплекті дві мідні перемички завдовжки 2,5 м перерізом 16–70 мм², спусковий провід 15 м перерізом 16–50 мм² на металевій котушці, телескопічна штанга 1,10 м у складеному та 2 м у розкладеному вигляді, заземлювач і пластиковий кейс, на замовлення на колесах. У базовому PATL-MC-3 перемички мають переріз 16, 25 або 35 мм², спусковий провід 16 або 25 мм² залежно від моделі, а штангу й заземлювач носять в окремому чохлі.

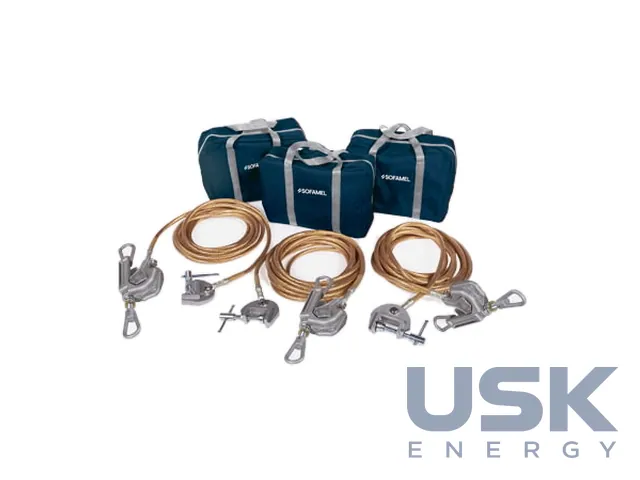

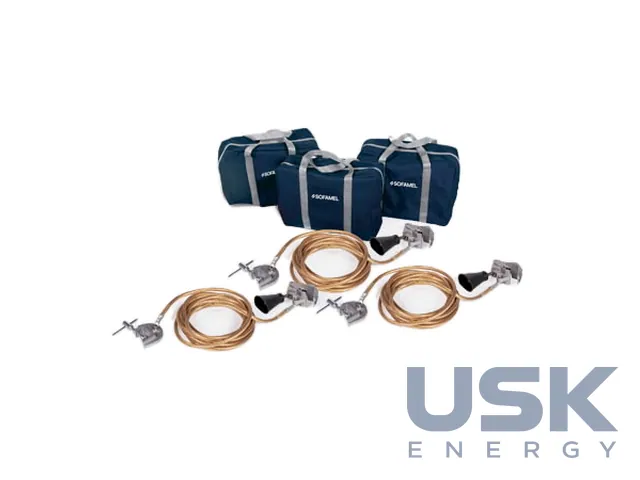

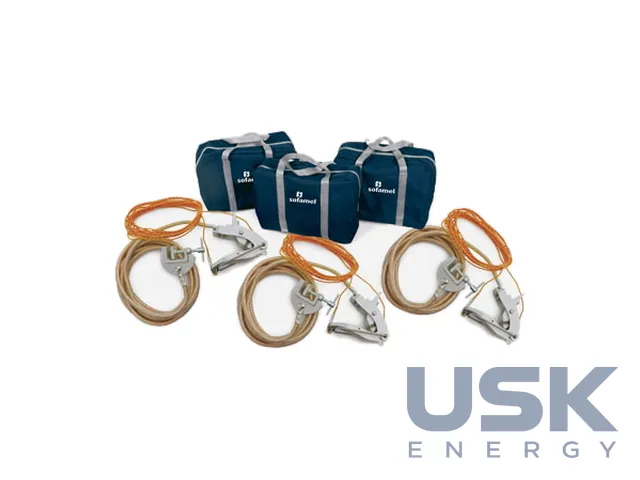

Для ліній СН і ВН з товстішими проводами застосовують гвинтові затискачі, які затягують штангою. PATL-PAV із затискачами PAV працює з проводами Ø 12–40 мм, PATL-TML із затискачами TML з Ø 10–70 мм, PATL-PA40 з байонетними PA40-B з проводами й трубами Ø 36–130 мм. Кожен такий комплект містить три затискачі, три мідні проводи в ПВХ-ізоляції, три струбцини TT-50 для приєднання до заземлення та сумки. Переріз і довжину проводів добирають під потрібний струм короткого замикання за таблицею виробника. Робочий гак GA-TML замовляють окремо, ізолювальну штангу до ВН-комплектів теж обирають окремо за напругою мережі.
Полегшені ВН-комплекти PATL-AL-3/TML і PAT-AL-3/MPL мають алюмінієві проводи, які зменшують масу без втрати електричної неперервності. Серію PATL застосовують на розподільних і магістральних ПЛ 6–35 кВ і вище, під час планових ремонтів і аварійних робіт мережевих компаній.
Технічні характеристики
| Стандарт | IEC 61230 |
|---|---|
| Автоматичні затискачі (ПЛ СН) | MC Ø 3–20 мм, MCL Ø 3–32 мм, PCA-25 Ø 6–25 мм; пружинне закриття, знімання гаком |
| Виконання на 3 і 4 затискачі | PATL-MC-3/-4, PATL-MCL-3/-4, PATL-PCA25-3/-4 |
| Проводи (автоматичні) | Cu ПВХ: перемички 2 × 2,5 м 16–70 мм², спуск 15 м 16–50 мм² на котушці |
| Гвинтові затискачі (ПЛ СН/ВН) | PAV Ø 12–40 мм; TML Ø 10–70 мм; PA40-B (байонет) Ø 36–130 мм |
| Полегшені ВН-комплекти | PATL-AL-3/TML, PAT-AL-3/MPL з алюмінієвими проводами |
| Комплектація | тримач-пластина, телескопічна штанга 1,10/2,0 м, заземлювач, струбцини TT-50, кейс або сумки |
| Струм КЗ | за таблицею виробника залежно від перерізу проводу |
Запит ціни та строку поставки
SOFAMEL PATL — переносні заземлення для ПЛ 6–35 кВ і ПЛ високої напруги (автоматичні та гвинтові затискачі), SOFAMEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 42 90 00 (комплект — провід з приєднаними затискачами) 8536 90 10 00 (затискачі окремо) |
|---|---|
| HS, 6 знаків | 8544 42 8536 90 |
| CN (ЄС) | 8544 42 90 8536 90 10 |
| HTSUS (США) | 8544 42 90 90 8536 90 40 00 |
| Митний тариф КНР | 8544 42 29 00 8536 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких проводів підходять автоматичні затискачі PATL?
Затискачі MC охоплюють проводи Ø 3–20 мм, MCL Ø 3–32 мм, PCA-25 Ø 6–25 мм. Їх застосовують на ПЛ 6–35 кВ.
Який комплект PATL обрати для проводів великого діаметра?
Для ліній ВН із проводами або трубами Ø 36–130 мм призначено PATL-PA40 з байонетними затискачами PA40-B. Для Ø 10–70 мм є PATL-TML, для Ø 12–40 мм PATL-PAV.
Як обирають переріз проводів заземлення?
Переріз і довжину мідних проводів добирають під очікуваний струм короткого замикання за таблицею виробника. В автоматичних комплектах перемички мають переріз 16–70 мм², спусковий провід 16–50 мм².
