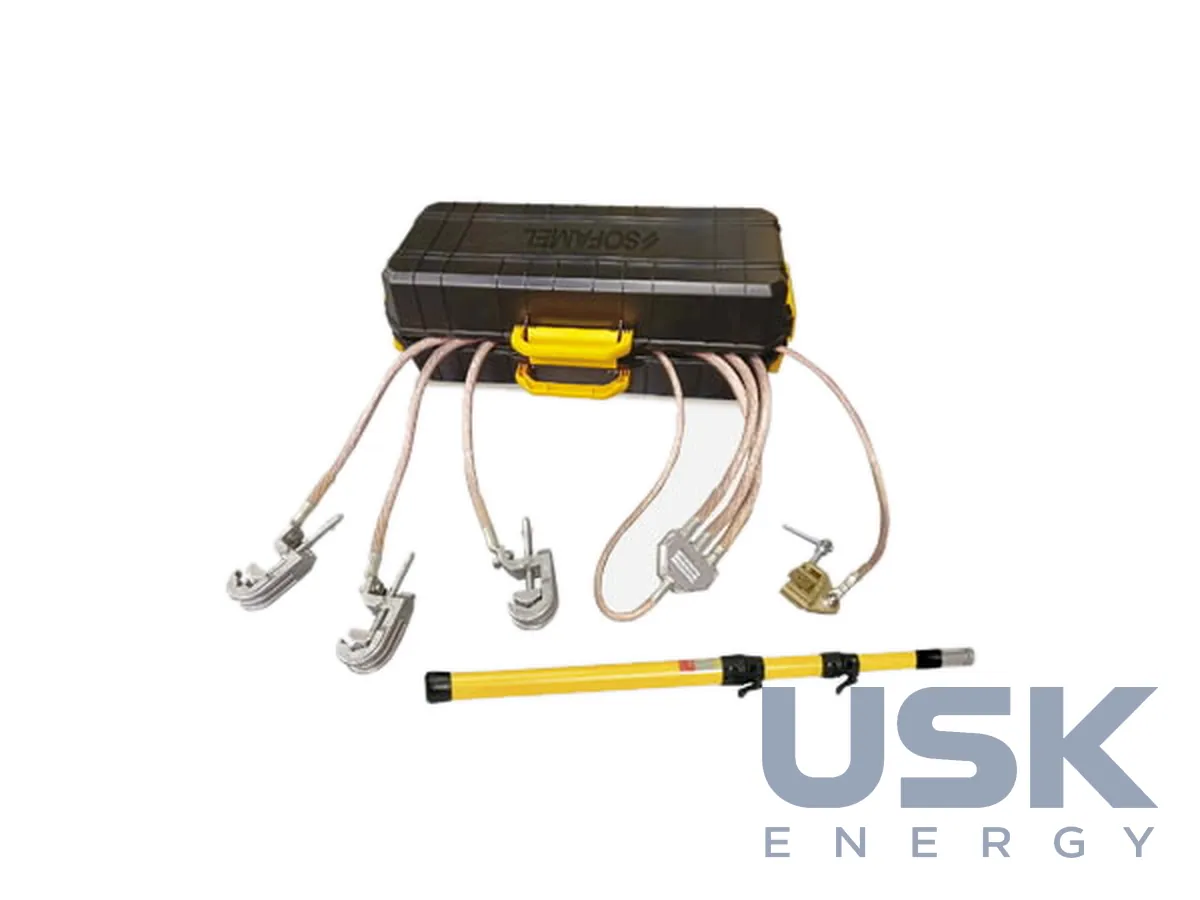

SOFAMEL PATC / PAT-MPL / PATL-3MPS — переносні заземлення для РП і підстанцій 6–35 кВ і вище
Переносні заземлення SOFAMEL за IEC 61230 для розподільних пристроїв і підстанцій середньої та високої напруги. Комплектами заземлюють і закорочують шини, ошиновку та виводи обладнання в комірках КРП, КТП і ВРП, коли обладнання виводять у ремонт. Затискачі ряду охоплюють провідники від Ø 4 до 70 мм і шини до 90 × 100 мм.
- Стандарт
- IEC 61230
- PATC-MPU, PATCPF-MPU
- затискачі MPU/B (байонет) або MPU/H (Hex-12): проводи Ø 4–35 мм, шини до 45 мм, фіксовані точки 20–25 мм; провід 25/35/50 мм²
- PATC-PP15
- вертикальне підключення, проводи Ø 8–14 мм, шини до 14 × 54 мм
- PATC-5014H
- поворотні латунні затискачі, Ø 5–25 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

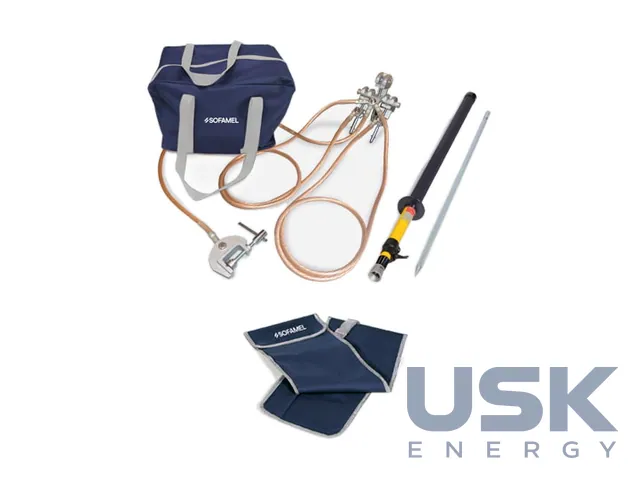

Кожен комплект складається із затискачів з алюмінієвого сплаву або латуні, які затягують гвинтом через ізолювальну штангу, мідних проводів у ПВХ-ізоляції, з'єднувача та елементів для приєднання до контуру заземлення. Багато комплектів мають трипроменевий з'єднувач у гумовому корпусі. Тип затискача обирають за формою та розміром провідника.

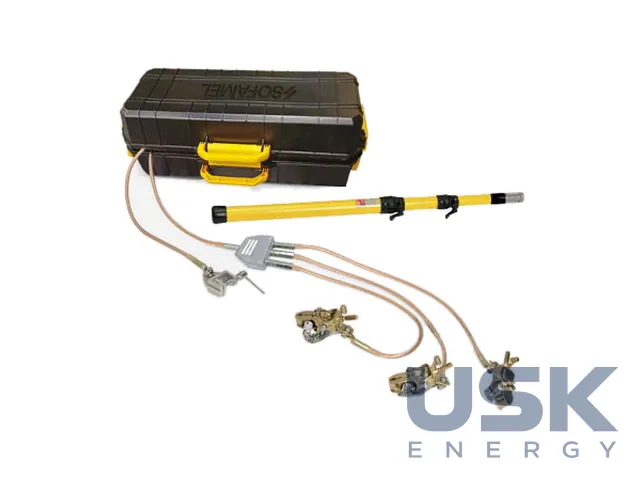

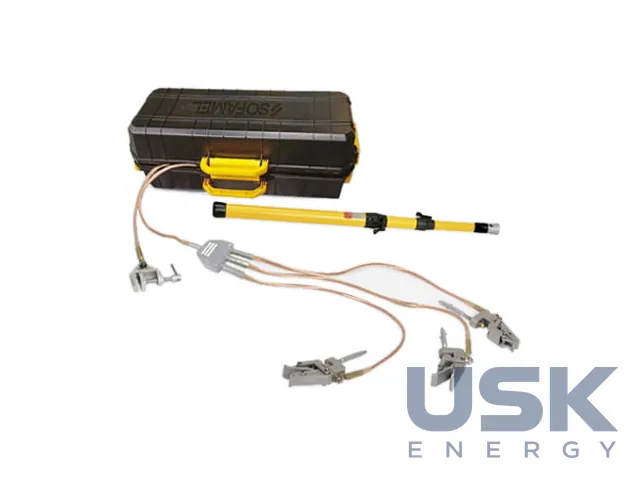

PATC-MPU і PATCPF-MPU мають гвинтові затискачі MPU з байонетним хвостовиком (MPU/B) або шестигранним Hex-12 (MPU/H). Вони підходять для круглих провідників Ø 4–35 мм, плоских шин завширшки до 45 мм і фіксованих точок 20–25 мм. Фазні проводи перерізом 25, 35 або 50 мм² мають довжину 0,75 м. Комплект PATC-MPU доповнюють провід на землю такого самого перерізу завдовжки 2 м, струбцина TT-38A і телескопічна штанга 1,5 м з трьох секцій, усе це вкладають у пластиковий кейс, на замовлення на колесах. PATC-PP15 із затискачами PP15 підключають вертикально до провідників Ø 8–14 мм і шин до 14 × 54 мм, так легше контролювати контакт. Поворотні латунні затискачі 5014H у комплекті PATC-5014H працюють з провідниками Ø 5–25 мм, а кут затискача змінюють, щоб дістати шини в різних положеннях.

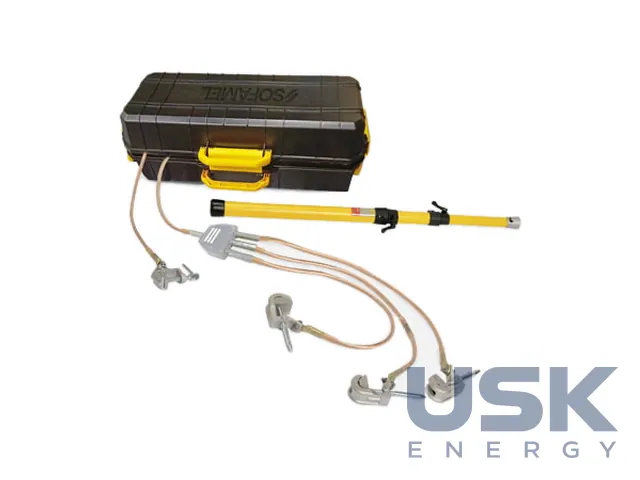

PAT-MPL із затискачами MPL охоплює провідники Ø 5–45 мм і плоскі шини. PATC-TMC має затискачі з широким розкриттям для провідників Ø 10–70 мм, шин до 90 × 100 мм і похилих пластин до 50 × 120 мм. У багатоцільовому PATC-MPLE затискачі MPLE ставлять на горизонтальні й вертикальні шини, а провід на землю тонший за міжфазні перемички. Струм КЗ між фазами вищий за струм на землю, тому менший переріз заземлювального проводу допустимий і зменшує масу комплекту, що відчутно в тісних комірках.

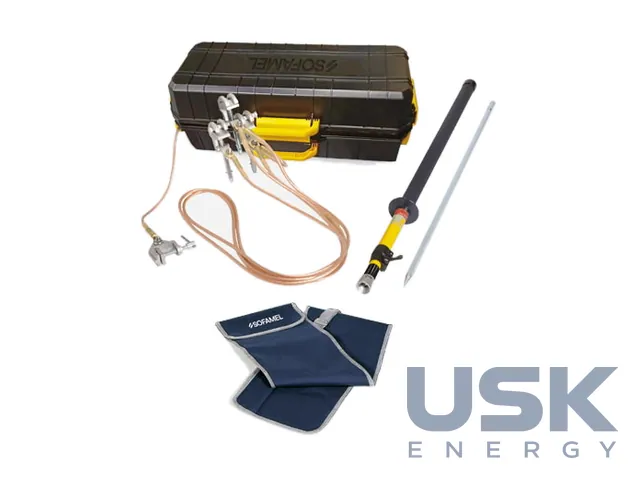

Для об'єктів, де доступ до заземлення треба контролювати, є PATL-3MPS/9510. Він має три затискачі MPS і три замикні клеми TTS з незалежними ключами та розрахований на струм короткого замикання 31,5 кА з проводом 120 мм². Затискачі MPS кріплять до провідників Ø 6–75 мм, плоских пластин і гнучких шин до 65 мм. ВН-комплекти постачають без ізолювальної штанги, її виробник радить обирати за номінальною напругою установки. Заземлення застосовують у КРП і КТП 6–35 кВ, на підстанціях 110 кВ і вище, в електроустановках промислових підприємств та енергосистем.
Технічні характеристики
| Стандарт | IEC 61230 |
|---|---|
| PATC-MPU, PATCPF-MPU | затискачі MPU/B (байонет) або MPU/H (Hex-12): проводи Ø 4–35 мм, шини до 45 мм, фіксовані точки 20–25 мм; провід 25/35/50 мм² |
| PATC-PP15 | вертикальне підключення, проводи Ø 8–14 мм, шини до 14 × 54 мм |
| PATC-5014H | поворотні латунні затискачі, Ø 5–25 мм |
| PAT-MPL | затискачі MPL Ø 5–45 мм і плоскі шини |
| PATC-TMC | затискачі TMC Ø 10–70 мм, шини до 90 × 100 мм, похилі пластини до 50 × 120 мм |
| PATC-MPLE | затискачі MPLE для горизонтальних і вертикальних шин; зменшений переріз проводу на землю |
| PATL-3MPS/9510 | затискачі MPS і замикні клеми TTS з ключами, струм КЗ 31,5 кА (провід 120 мм²) |
| Приладдя | трипроменевий з'єднувач у гумовому корпусі, струбцини TT-50, точки заземлення PF, сумки |
Запит ціни та строку поставки
SOFAMEL PATC / PAT-MPL / PATL-3MPS — переносні заземлення для РП і підстанцій 6–35 кВ і вище, SOFAMEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 42 90 00 (комплект — провід з приєднаними затискачами) 8536 90 10 00 (затискачі окремо) |
|---|---|
| HS, 6 знаків | 8544 42 8536 90 |
| CN (ЄС) | 8544 42 90 8536 90 10 |
| HTSUS (США) | 8544 42 90 90 8536 90 40 00 |
| Митний тариф КНР | 8544 42 29 00 8536 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які провідники охоплюють затискачі MPU?
Затискачі MPU підходять для круглих провідників Ø 4–35 мм, плоских шин завширшки до 45 мм і фіксованих точок 20–25 мм. Фазні проводи комплекту мають переріз 25, 35 або 50 мм².
На який струм КЗ розрахований PATL-3MPS/9510?
Комплект розраховано на струм короткого замикання 31,5 кА з проводом 120 мм². Доступ до заземлення контролюють три замикні клеми TTS з незалежними ключами.
Який комплект підійде для великих шин і похилих пластин?
PATC-TMC із затискачами TMC охоплює провідники Ø 10–70 мм, шини до 90 × 100 мм і похилі пластини до 50 × 120 мм.
