PFISTERER — переносні заземлення, затискачі та точки заземлення для РП і ПЛ середньої та високої напруги (IEC 61230)
Пристрої заземлення та закорочування PFISTERER для середньої та високої напруги захищають персонал під час робіт на розподільних пристроях і повітряних лініях. Їх проєктують і виготовляють за IEC 61230 під вимоги замовника, з кабелями перерізом 25–150 мм² на струми КЗ від 4,9 до 29,6 кА за 1 с. До програми входять лінійні й заземлювальні затискачі, точки заземлення та розрядні штанги.
- Стандарт
- IEC 61230
- Переріз кабелів
- 25–150 мм²
- Струм КЗ (1 с)
- 4,9 / 6,9 / 9,9 / 13,8 / 18,7 / 23,7 / 29,6 кА
- Виконання
- 1–5 полюсів; для гнізд і з'єднувачів MV-CONNEX
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Якщо вимкнена ділянка раптом опиняється під напругою, пристрій створює коротке замикання, і небезпечна напруга дотику на місці робіт не виникає. IT-підтримка виробництва скорочує строки постачання навіть для спеціальних варіантів. Пристрій, через який уже пройшов струм КЗ, разом із точками кріплення повторно не використовують.

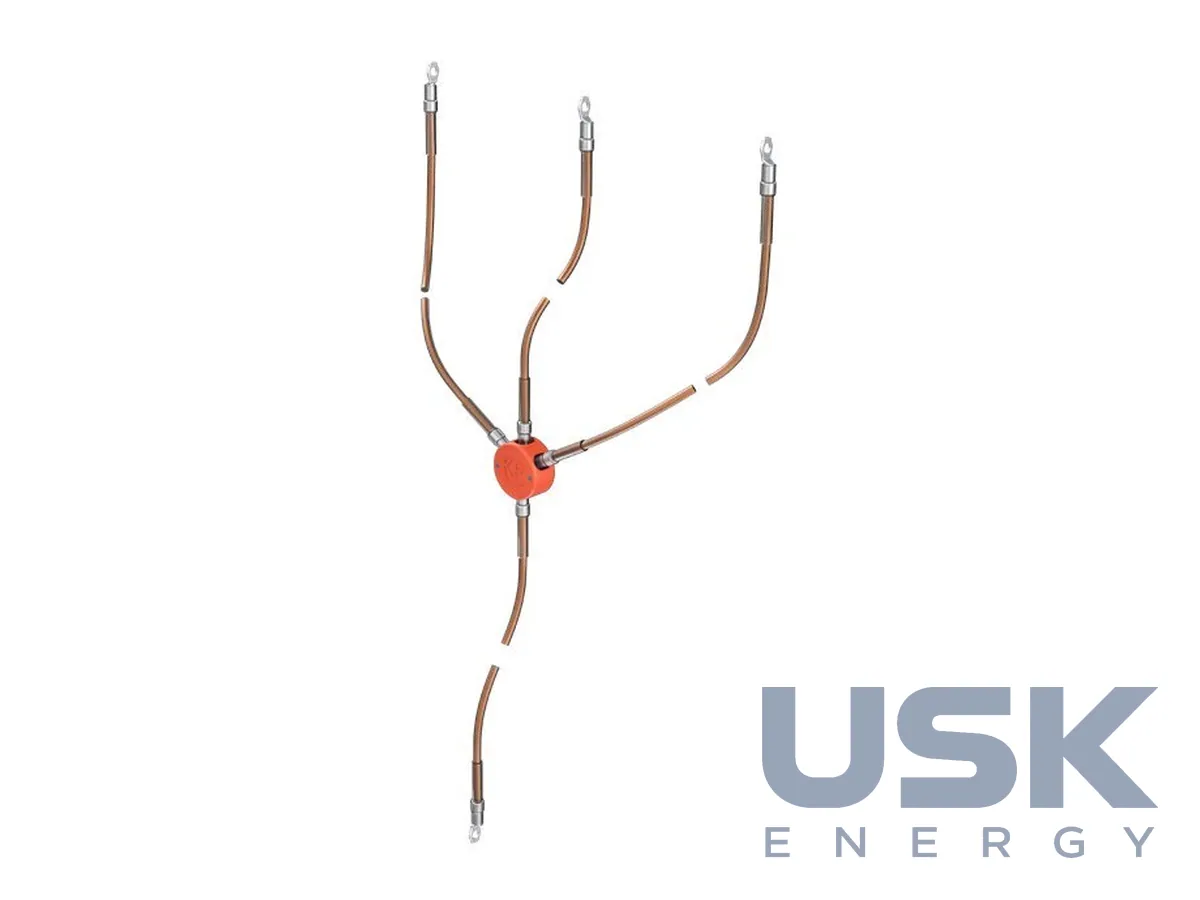

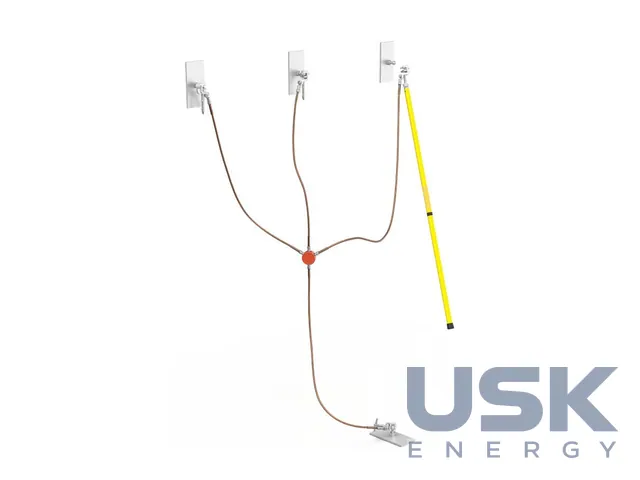

Пристрій добирають за точками приєднання, струмом короткого замикання мережі, довжиною й перерізом кабелів і затискачами. Довжина має бути не меншою за 1,2 відстані між точками приєднання, але якомога коротшою, бо під час КЗ кабелі сильно розгойдуються. У багатопольних пристроях кабелі мають однаковий переріз, а струм КЗ кабелів і затискачів має збігатися. Випускають одно-, дво-, три-, чотири- та п'ятипольні пристрої з кабелями в прозорій ПВХ- або помаранчевій TPE-ізоляції. Залежно від перерізу кабель витримує 4,9, 6,9, 9,9, 13,8, 18,7, 23,7 або 29,6 кА за 1 с, а на вибір є понад 25 лінійних і заземлювальних затискачів. Окремо випускають трипольні пристрої зі зменшеним і повним перерізом заземлювального кабелю та пристрої для гнізд і з'єднувачів MV-CONNEX.

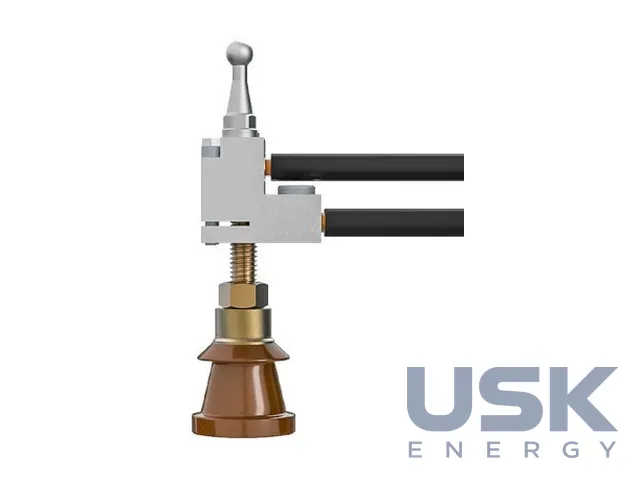

Затискачі заземлення з діапазоном затискання 2–30 мм і лінійні затискачі на 2–85 мм затягують моментом 56 Нм і приєднують болтом M12. Шпинделі лінійних затискачів виготовлено з нержавної сталі A2, для кожного варіанта є відповідна штанга. Точки заземлення та приєднання за DIN 48088 мають зовнішню або внутрішню різьбу, серед них кульові пальці 20 і 25 мм. Моменти затягування становлять 33 Нм для M10, 56 Нм для M12 і 135 Нм для M16. Кульові пальці для вводів трансформаторів із клемами 2DIREKT розраховано на 23,7–29,6 кА. Багатоконтактні пристрої U2, F2B, A1 та A2 приєднують до чотирьох однопольних пристроїв до опор і шин, для розщеплених фаз є окремі рішення.
Розрядні штанги з жовтого склопластику мають ізолювальну частину 500 мм і мідний гак завдовжки 120 мм. Ними знімають наведені та зрівняльні напруги на високовольтних конденсаторах і електрофільтрах. Перед кожним застосуванням пристрій оглядають. Його замінюють, якщо наконечники перекручені, ізоляцію пошкоджено, проколювальний затискач зношено, різьба йде туго чи рукоятка деформована, а також після КЗ.
Технічні характеристики
| Стандарт | IEC 61230 |
|---|---|
| Переріз кабелів | 25–150 мм² |
| Струм КЗ (1 с) | 4,9 / 6,9 / 9,9 / 13,8 / 18,7 / 23,7 / 29,6 кА |
| Виконання | 1–5 полюсів; для гнізд і з'єднувачів MV-CONNEX |
| Ізоляція кабелю | ПВХ (прозора) або TPE (помаранчева) |
| Затискачі заземлення | Ø 2–30 мм, 56 Нм, болт M12 |
| Лінійні затискачі | Ø 2–85 мм, шпиндель із нержавної сталі A2 |
| Точки заземлення | DIN 48088; кульові пальці 20 / 25 мм |
| Розрядні штанги | ізолювальна частина 500 мм, гак Cu 120 мм |
Запит ціни та строку поставки
PFISTERER — переносні заземлення, затискачі та точки заземлення для РП і ПЛ середньої та високої напруги (IEC 61230), PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 42 90 00 (комплект — провід з приєднаними затискачами) 8536 90 10 00 (затискачі окремо) |
|---|---|
| HS, 6 знаків | 8544 42 8536 90 |
| CN (ЄС) | 8544 42 90 8536 90 10 |
| HTSUS (США) | 8544 42 90 90 8536 90 40 00 |
| Митний тариф КНР | 8544 42 29 00 8536 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як вибрати довжину переносного заземлення?
Довжина має бути не меншою за 1,2 відстані між точками приєднання, але якомога коротшою, бо під час КЗ кабелі розгойдуються.
На який струм КЗ розраховано пристрої заземлення PFISTERER?
Кабелі перерізом 25–150 мм² витримують від 4,9 до 29,6 кА протягом 1 с. Струм КЗ кабелів і затискачів має збігатися.
Яким моментом затягують затискачі та точки заземлення?
Затискачі заземлення й лінійні затискачі затягують моментом 56 Нм. Для точок заземлення моменти становлять 33 Нм для M10, 56 Нм для M12 і 135 Нм для M16.
