Horstmann Compare 2.0 / PG II — фазопокажчики (однополюсний і двополюсний) 5–36 кВ за IEC 61481-2
Мобільні фазопокажчики Horstmann для мереж 5–36 кВ за IEC 61481-2:2014 класу B. Однополюсний Compare 2.0 і двополюсний PG II перевіряють збіг фаз двох провідників під напругою перед паралельною роботою ліній і приєднанням нових кабелів.
- Стандарт
- IEC 61481-2:2014, клас B (незбіг фаз при 60–300°)
- Compare 2.0
- однополюсний ємнісний, 5–36 кВ (діапазони 5–10 / 10–20 / 20–36 кВ), 4 світлодіоди, самотест, 2 літієві елементи
- PG II
- двополюсний, 5–30 кВ (варіанти 5, 6, 10, 20, 30, 5–10, 10–12, 15–24 кВ), 3 червоні світлодіоди
- PG II — час під напругою
- ≤ 60 с; з'єднувальний кабель 1 м
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Фазопокажчиками Compare 2.0 і PG II перевіряють збіг фаз двох провідників під напругою в мережах середньої напруги. Таку перевірку виконують перед увімкненням ліній на паралельну роботу, під час замикання кілець, приєднання нових кабелів і комірок, де помилка у фазуванні неприпустима. Обидва прилади виконано за IEC 61481-2:2014, робочий клас B, стан «фази не збігаються» індикується за кута зсуву від 60 до 300°.

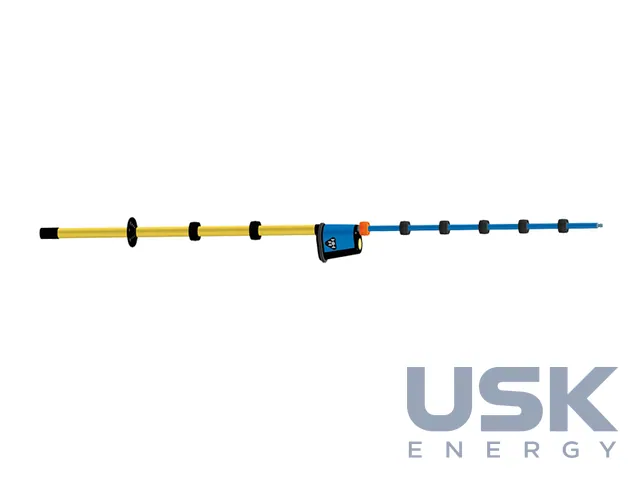

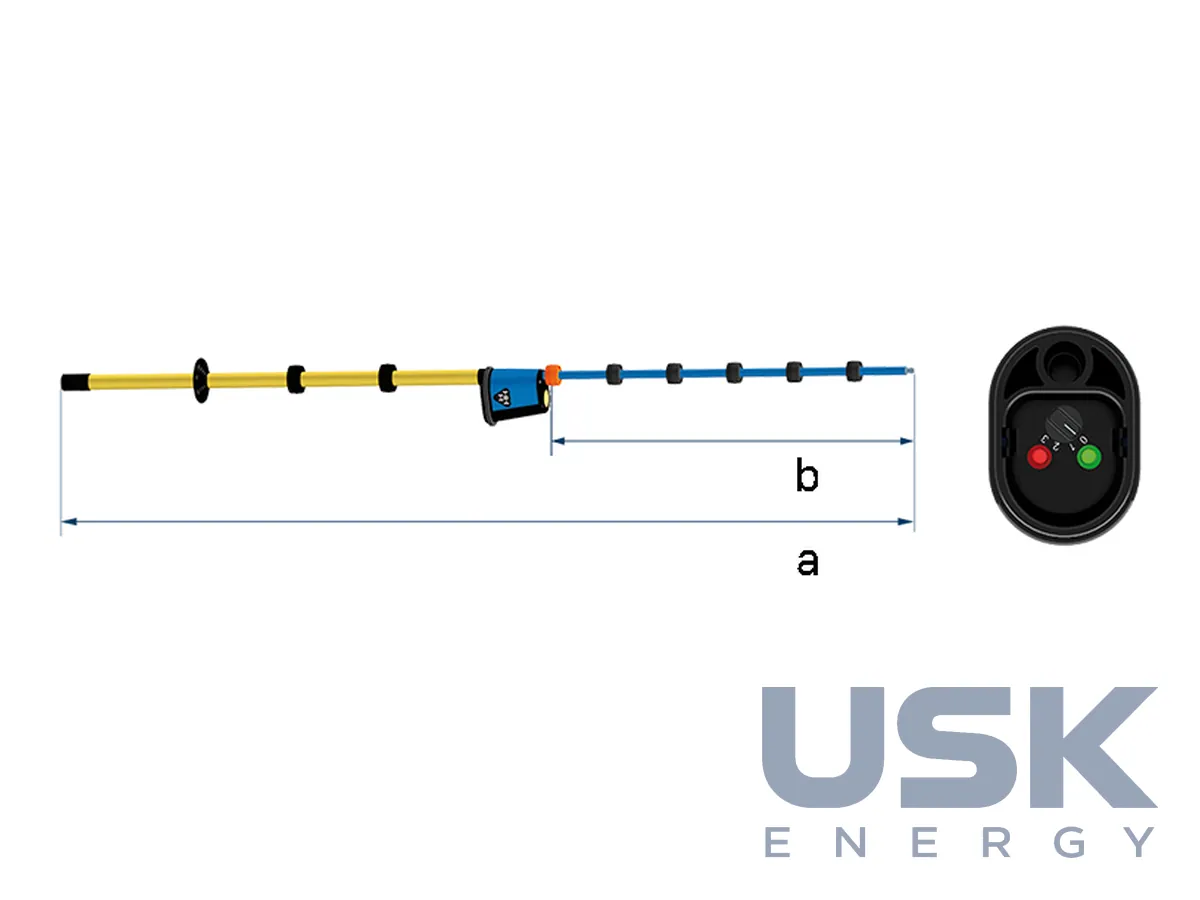

Compare 2.0 однополюсний, ємнісний, на 5–36 кВ. Оператор по черзі торкається двох провідників одним приладом, а діапазон обирає поворотною ручкою (5–10, 10–20 і 20–36 кВ). Робочі стани показують чотири яскраві світлодіоди, білий, синій, зелений і червоний, вбудований самотест перевіряє справність перед застосуванням. Прилад працює в приміщеннях і просто неба, у сухих і вологих умовах. Виробник попереджає, що в мережах із децентралізованою генерацією на відновлюваних джерелах вимірювання може перериватися. Тоді порівняння повторюють, хибна індикація при цьому виключена. Живлення від двох літієвих елементів на 6 років готовності за 10 циклів на добу і 230 робочих днів на рік, частота 50 Гц, повна довжина 1420 мм.

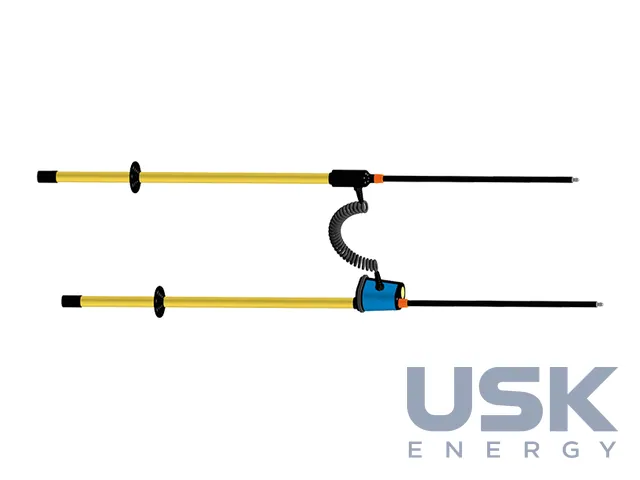

PG II двополюсний і розрахований на приміщення з сухими умовами. Частина A складається з ізолювальної штанги з контактним електродом і блока індикації з трьома червоними світлодіодами, частина B є окремою штангою з електродом для опорного сигналу. Електроди з'єднує спіральний високовольтний кабель завдовжки 1 м. Для безпечного і компактного транспортування штангу від'єднують від блока індикації.

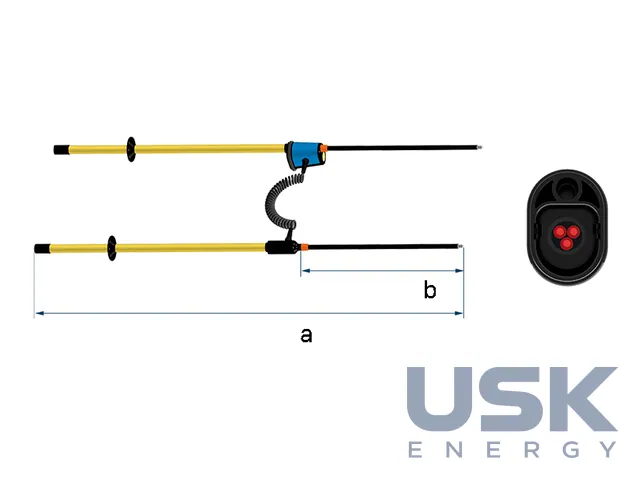

PG II випускається на 5, 6, 10, 20 і 30 кВ та на діапазони 5–10, 10–12 і 15–24 кВ, повна довжина 1220–1420 мм. Частота 50 Гц, на замовлення 60 Гц, максимальний час роботи під напругою 60 с.
Робоча температура обох приладів −25…+70 °C, кліматичні класи N і W. У комплекті сумка або кейс для зберігання. За DGUV Vorschrift 3 фазопокажчики підлягають обов'язковій періодичній перевірці раз на 6 років.
Технічні характеристики
| Стандарт | IEC 61481-2:2014, клас B (незбіг фаз при 60–300°) |
|---|---|
| Compare 2.0 | однополюсний ємнісний, 5–36 кВ (діапазони 5–10 / 10–20 / 20–36 кВ), 4 світлодіоди, самотест, 2 літієві елементи |
| PG II | двополюсний, 5–30 кВ (варіанти 5, 6, 10, 20, 30, 5–10, 10–12, 15–24 кВ), 3 червоні світлодіоди |
| PG II — час під напругою | ≤ 60 с; з'єднувальний кабель 1 м |
| Частота | 50 Гц (PG II — опція 60 Гц) |
| Температура | −25…+70 °C, класи N і W |
Запит ціни та строку поставки
Horstmann Compare 2.0 / PG II — фазопокажчики (однополюсний і двополюсний) 5–36 кВ за IEC 61481-2, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон напруги має Compare 2.0?
Compare 2.0 працює в мережах 5–36 кВ, піддіапазон 5–10, 10–20 або 20–36 кВ обирається поворотною ручкою.
Чи можна використовувати PG II просто неба?
Ні, PG II призначено для приміщень із сухими умовами. Для роботи просто неба і у вологих умовах підходить Compare 2.0.
За якого кута зсуву фазопокажчики показують незбіг фаз?
Обидва прилади належать до класу B за IEC 61481-2:2014 і показують незбіг фаз за кута зсуву від 60 до 300°.
