Horstmann Opto F 3.0 / Opto F+E 3.0 / Alpha M, E — індикатори КЗ з оптоволоконною розв'язкою та прапорцеві
Opto F 3.0, Opto F+E 3.0 і Alpha M, E належать до класичних індикаторів короткого замикання Horstmann для розподільних пристроїв середньої напруги. В Opto сигнал від датчиків до блока індикації йде оптоволокном, Alpha показує КЗ механічними прапорцями. Уставки КЗ 400, 600, 800 або 1000 А.
- Opto F 3.0 — уставка КЗ
- 400, 600, 800, 1000 А (на датчику); затримка 40–500 мс; точність ±15 %
- Розв'язка датчиків
- оптоволоконний кабель між датчиками струму і блоком індикації
- Opto F+E 3.0
- КЗ + ОЗЗ для мереж з низькоомною/глухозаземленою нейтраллю
- Alpha M / E — уставка КЗ
- 400, 600, 800, 1000 А; затримка 100 мс; ±15 %
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Обидві серії виробник подає в розділі «інших продуктів». Їх застосовують насамперед під час обслуговування і розширення наявних розподільних пристроїв СН, у тому числі відкритого виконання. Opto F 3.0 виявляє, показує і дистанційно сигналізує струми короткого замикання в розподільних мережах СН і підходить для всіх типів комірок.
Головна особливість Opto полягає в гальванічній розв'язці. Датчики струму ставлять на кабель, шину або голий мідний провідник, кожен має вбудований пороговий елемент. Коли струм досягає уставки, датчик посилає світлові імпульси на блок індикації оптоволоконним кабелем, тож між первинним колом і блоком немає електричного зв'язку. Уставку КЗ обирають на датчику, затримку спрацювання 40–500 мс задають на блоці індикації. Точність ±15 % визначає датчик.

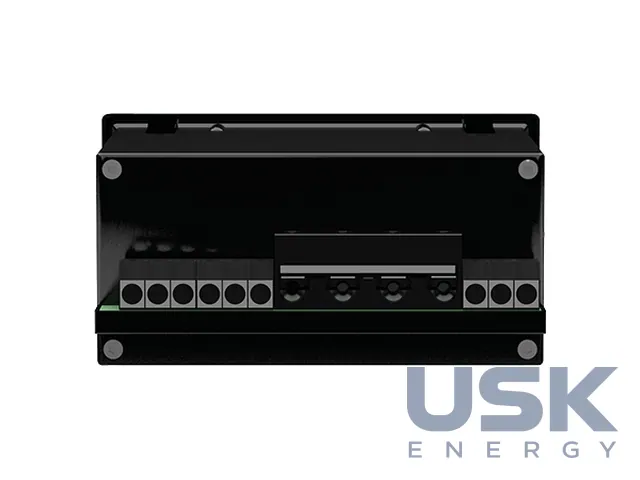

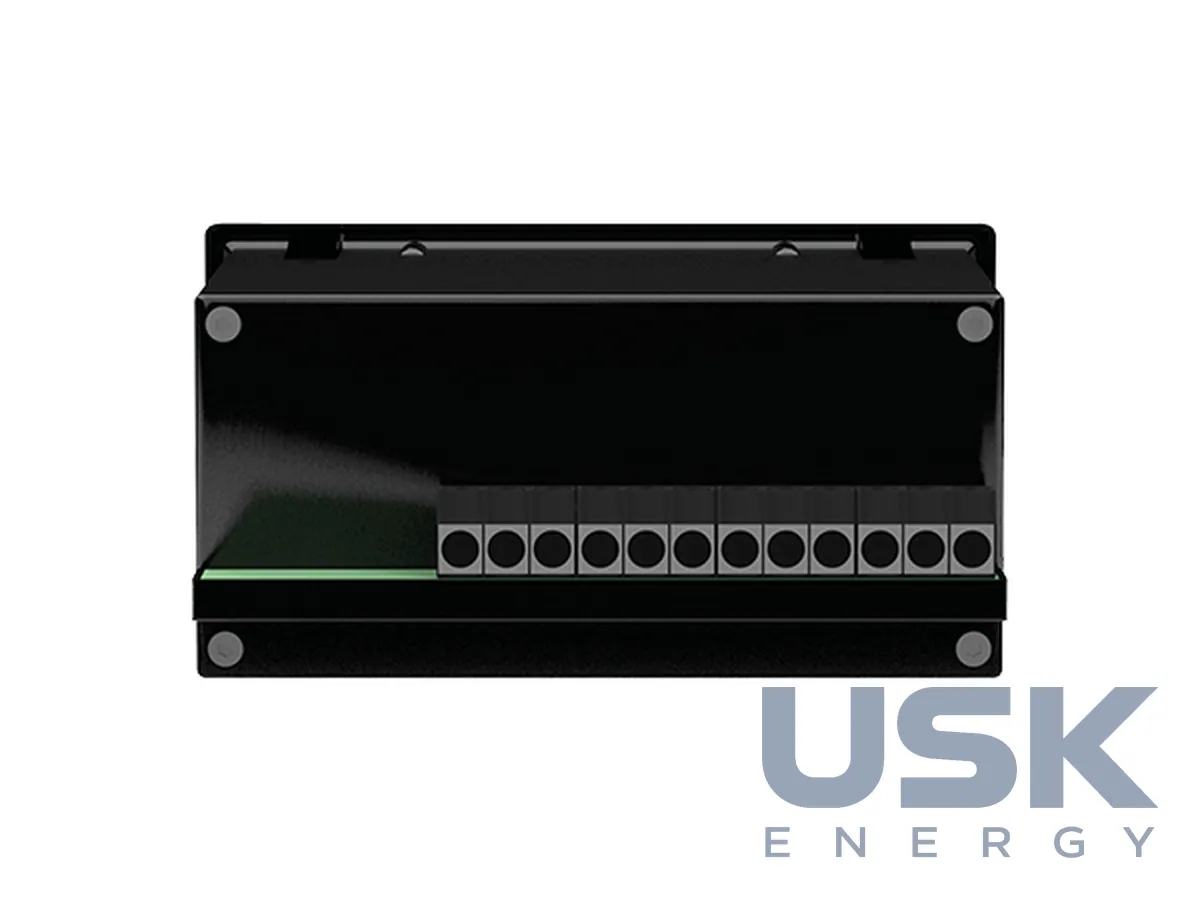

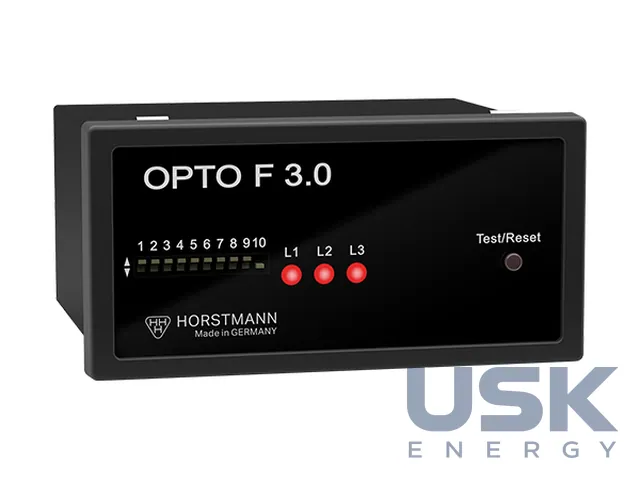

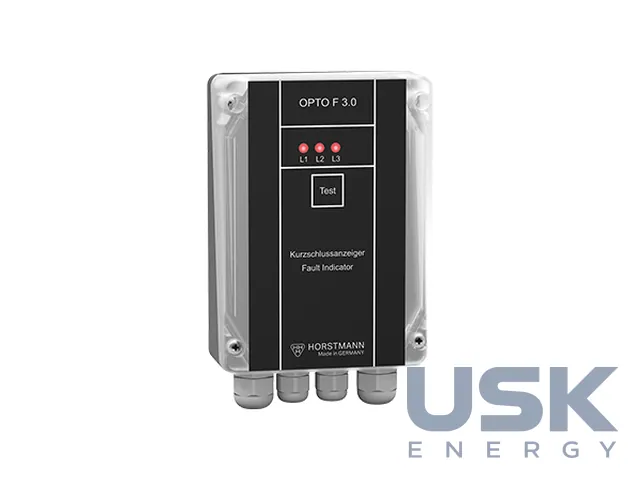

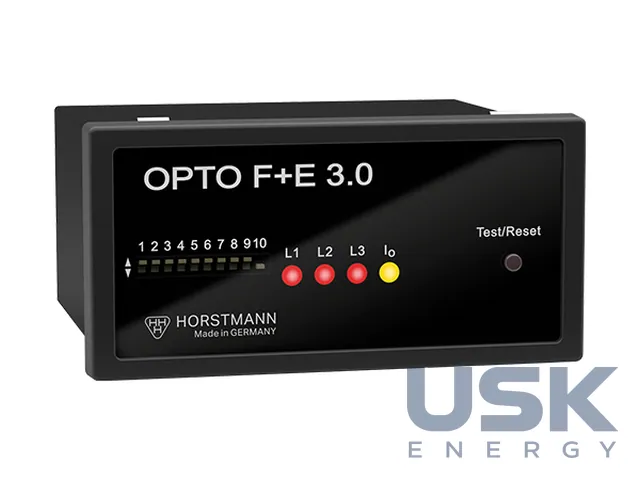

Індикація пофазна, яскравими світлодіодами. Одиночне блимання означає одноразове збудження, характерне для радіальної мережі, подвійне означає повторне збудження в межах часу скидання, як у кільцевій мережі з АПВ. Телесигналізацію видає релейний контакт, налаштування виконують DIP-перемикачами, є вбудоване і накладне виконання корпусу. Opto F+E 3.0 додатково визначає ОЗЗ у мережах із низькоомною або глухозаземленою нейтраллю за радіальної чи розімкненої кільцевої схеми. Сумарні датчики для нього випускають на уставки від 10 до 160 А.

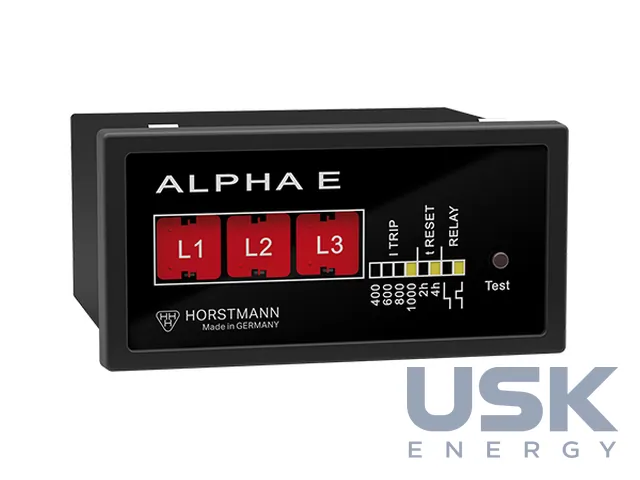

Alpha M і Alpha E показують КЗ прапорцями. Три бістабільні елементи за фазами L1–L3 перемикаються з чорного на червоний і зберігають показ до скидання. Уставки 400, 600, 800 і 1000 А, затримка 100 мс, імпульси тривалістю менше 20 мс збудження не викликають, точність ±15 %. Безпотенційний контакт телесигналізації розраховано на 230 В AC/1 А і 220 В DC/1 А.
Alpha M скидається поворотною ручкою і вирізняється довговічністю, Alpha E скидають кнопкою на передній панелі або дистанційно. Якщо прилад приєднують до вже встановлених у комірці трансформаторів струму, його калібрують на заводі під ці ТС. Для Alpha випускають трансформатори струму під КРП ABB, Eaton/Holec, Ormazabal, Schneider Electric і Siemens, тому старі покажчики в типових комірках міняють без переробки первинних кіл.
Технічні характеристики
| Opto F 3.0 — уставка КЗ | 400, 600, 800, 1000 А (на датчику); затримка 40–500 мс; точність ±15 % |
|---|---|
| Розв'язка датчиків | оптоволоконний кабель між датчиками струму і блоком індикації |
| Opto F+E 3.0 | КЗ + ОЗЗ для мереж з низькоомною/глухозаземленою нейтраллю |
| Alpha M / E — уставка КЗ | 400, 600, 800, 1000 А; затримка 100 мс; ±15 % |
| Alpha — індикація | 3 бістабільні прапорці (чорний/червоний) L1–L3 |
| Телесигналізація | 1 релейний контакт 230 В AC/1 А |
Запит ціни та строку поставки
Horstmann Opto F 3.0 / Opto F+E 3.0 / Alpha M, E — індикатори КЗ з оптоволоконною розв'язкою та прапорцеві, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Навіщо в Opto F 3.0 оптоволоконна розв'язка?
Датчики на кабелі або шині передають сигнал на блок індикації світловими імпульсами, тому між ними немає гальванічного зв'язку. Прилад можна ставити в комірки будь-якого типу, зокрема відкритого виконання.
Які уставки КЗ мають Opto F 3.0 і Alpha?
Обидві серії налаштовують на 400, 600, 800 або 1000 А з точністю ±15 %. Затримка в Opto задається в межах 40–500 мс, в Alpha вона становить 100 мс.
Чи можна поставити Alpha в наявну комірку з трансформаторами струму?
Так, у такому разі прилад калібрують на заводі під встановлені ТС. Для КРП ABB, Eaton/Holec, Ormazabal, Schneider Electric і Siemens випускають окремі трансформатори струму під Alpha.
