Horstmann Sigma 2.0 / Sigma F+E 2.0 / F+E 3 2.0 — неспрямовані індикатори КЗ і ОЗЗ для КРУ СН
Sigma 2.0, Sigma F+E 2.0 і Sigma F+E 3 2.0 від Horstmann належать до неспрямованих індикаторів короткого замикання і замикання на землю для комірок КРУ середньої напруги. Уставка КЗ 200–2000 А або самоналаштування за струмом навантаження, ОЗЗ 20–160 А. Прилади ставлять у радіальних і кільцевих кабельних мережах.
- Уставка КЗ I>>
- 200, 300, 400, 600, 800, 1000, 2000 А або самоналаштування (IB<100 А → 400 А; IB>100 А → 4×IB)
- Затримка КЗ
- 40 або 80 мс
- Уставка ОЗЗ IE> (F+E)
- 20, 40, 60, 80, 100, 120, 160 А; затримка 80/160 мс
- Точність
- ±5 % (0–630 А), ±10 % (>630 А)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

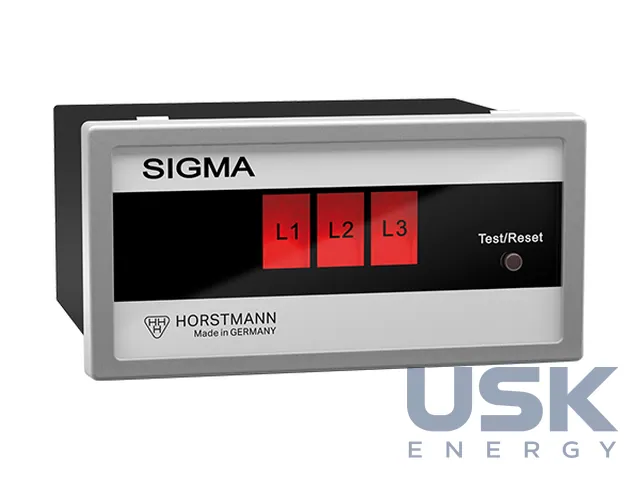

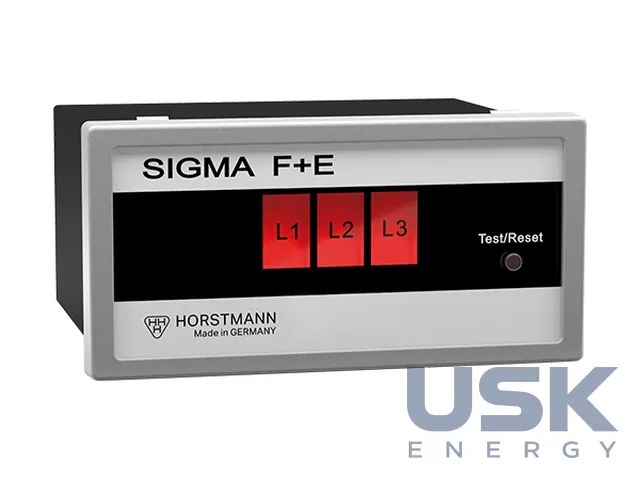

Серія показує пошкодження без визначення напрямку. Sigma 2.0 працює як пофазний індикатор КЗ. Sigma F+E 2.0 і Sigma F+E 3 2.0 фіксують і КЗ, і ОЗЗ, причому принцип вимірювання ОЗЗ підходить для мереж із низькоомно заземленою, глухозаземленою або ізольованою нейтраллю. Струм вимірюють три однофазні датчики, тому пошкодження визначається і відображається по кожній фазі. Ці ж датчики згодом можна залишити при переході на індикатори зі спрямованою функцією і моніторингом.
Для КЗ обирають один із двох критеріїв. Перший передбачає фіксовану уставку із затримкою 40 або 80 мс. Другий працює із самоналаштуванням за струмом навантаження, коли за струму до 100 А уставка дорівнює 400 А, а за більшого струму вона становить чотирикратний струм навантаження. Уставки ОЗЗ мають затримку 80 або 160 мс. Допуск спрацювання ±5 % до 630 А і ±10 % вище. Вищі гармоніки хибних спрацювань не викликають.

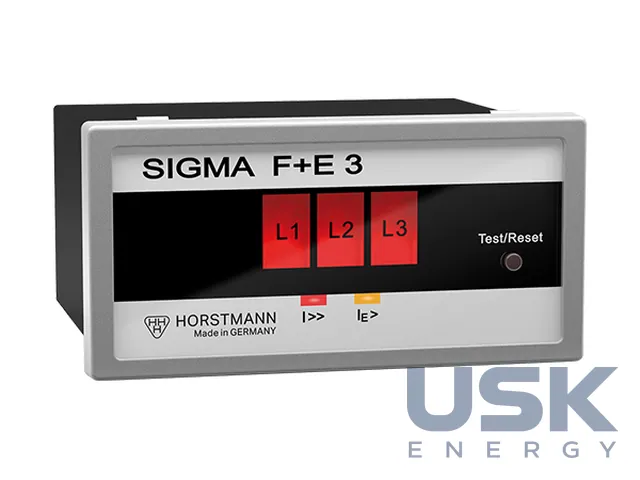

Коли струм перевищує уставку, блимає світлодіод відповідної фази і замикається контакт телесигналізації. Повторне збудження протягом часу скидання, наприклад під час АПВ, прилад показує подвійним блиманням, і в радіальних та кільцевих мережах так легше розібрати хід аварії. Sigma F+E 3 2.0 має окремі світлодіоди I>> для КЗ та IE> для ОЗЗ, телесигналізація в нього пофазна (L1, L2, L3) або групова. Для випробувань і пусконалагодження уставки тимчасово знижують до 10 А без перестановки DIP-перемикачів.

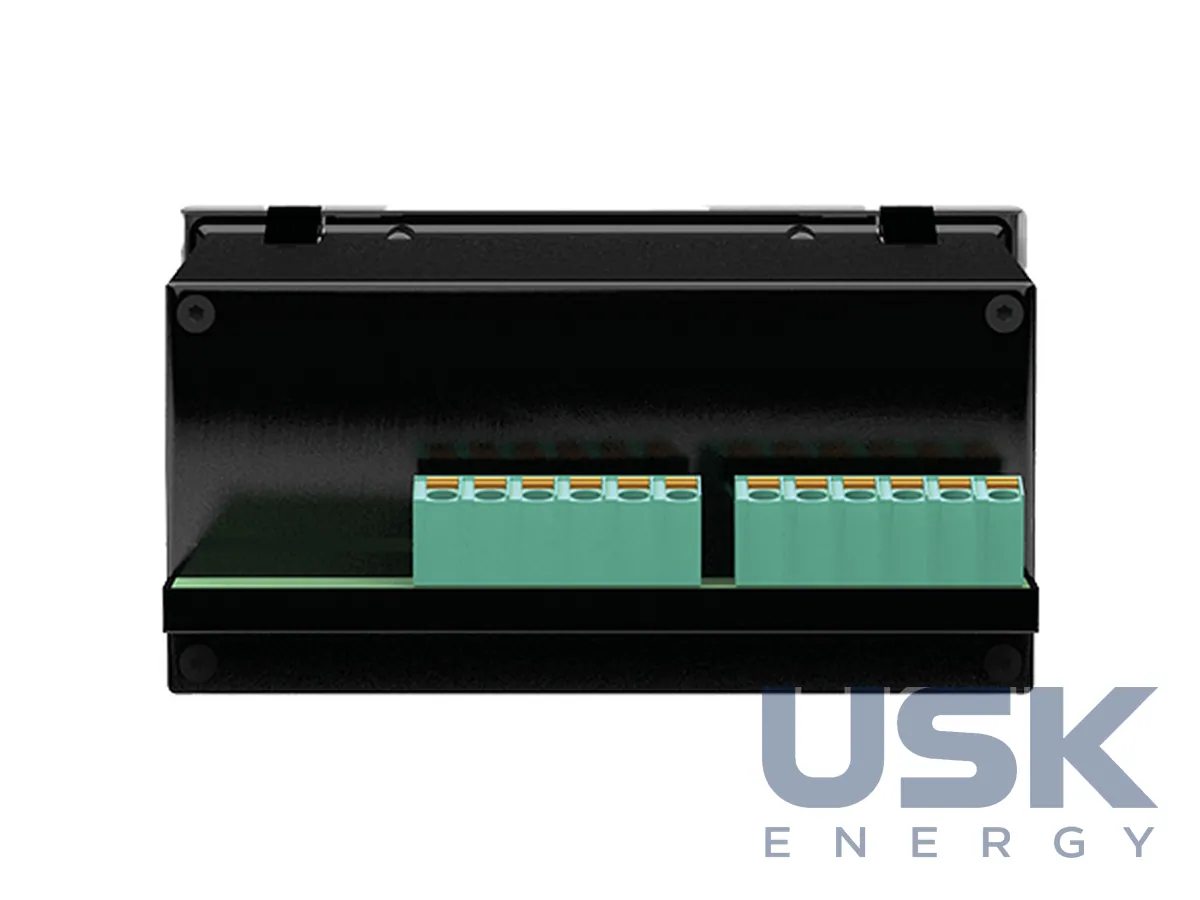

Базові версії живляться від трансформаторів струму і літієвого елемента зі строком служби не менше 20 років. Варіанти AC/DC мають вхід допоміжного живлення 24–230 В, а якщо воно зникне під час аварії, конденсатор підтримує індикацію до 8 год. Налаштування виконують DIP-перемикачами за передньою панеллю, скидання кнопкою, дистанційно або за часом через 1, 2, 4 чи 8 год. Клеми push-in, корпус із полікарбонату IP40, робоча температура −40…+70 °C. У комплекті прилад і три датчики фазного струму, як аксесуари пропонують настінний корпус і виносну сигнальну лампу.
Технічні характеристики
| Уставка КЗ I>> | 200, 300, 400, 600, 800, 1000, 2000 А або самоналаштування (IB<100 А → 400 А; IB>100 А → 4×IB) |
|---|---|
| Затримка КЗ | 40 або 80 мс |
| Уставка ОЗЗ IE> (F+E) | 20, 40, 60, 80, 100, 120, 160 А; затримка 80/160 мс |
| Точність | ±5 % (0–630 А), ±10 % (>630 А) |
| Сигналізація | 1 (Sigma 2.0) або 2 (F+E 2.0) реле; F+E 3 — пофазна/групова |
| Скидання за часом | 1, 2, 4 або 8 год |
| Живлення | від ТС + літієвий елемент ≥ 20 років; AC/DC-варіант 24–230 В з конденсатором 8 год |
| Корпус | полікарбонат IP40, −40…+70 °C |
Запит ціни та строку поставки
Horstmann Sigma 2.0 / Sigma F+E 2.0 / F+E 3 2.0 — неспрямовані індикатори КЗ і ОЗЗ для КРУ СН, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких режимів нейтралі підходить Sigma F+E 2.0?
Принцип визначення ОЗЗ підходить для мереж із низькоомно заземленою, глухозаземленою або ізольованою нейтраллю. Уставки ОЗЗ 20–160 А.
Як працює самоналаштування уставки КЗ?
За струму навантаження до 100 А уставка становить 400 А. За більшого навантаження прилад бере чотирикратний струм навантаження.
Скільки часу тримається індикація без допоміжного живлення?
У варіанті AC/DC конденсатор підтримує індикацію до 8 год. Базові версії мають літієвий елемент зі строком служби не менше 20 років.
