Lucy Electric — комплектна трансформаторна підстанція (package substation) 12 кВ
Комплектна трансформаторна підстанція Lucy Electric на 12 кВ, повністю зібрана і готова «під ключ» для мережевих компаній і промисловості. РП СН побудовано на RMU Sabre 12 кВ, 630 А, РП НН на шафі AcuTec з 4–8 відхідними лініями до 630 А.
- РП СН
- RMU Sabre 12 кВ, 630 А, відгалуження 250 / 630 А, IP54
- РП НН
- шафа AcuTec, 4–8 відхідних ліній до 630 А
- Трансформатор
- будь-якого виробника на вимогу замовника
- Виконання
- стандартне і компактне
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

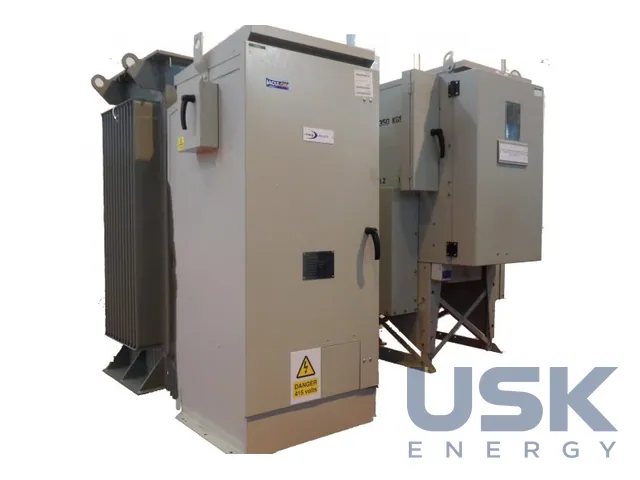

Комплектну трансформаторну підстанцію Lucy Electric постачає мережевим компаніям (DNO і IDNO) та великим промисловим замовникам як єдиний виріб. До неї входять РП СН, розподільний трансформатор з рідким діелектриком і РП НН, змонтовані в одну збірку. Lucy Electric бере на себе весь цикл робіт, від узгодження технічного завдання та інженерного опрацювання до складання, керування проєктом, доставки на майданчик і введення в експлуатацію. Відділ продажу допомагає підготувати тендерну пропозицію і звірити її зі специфікацією кінцевого замовника. Підстанцію схвалено DNO / IDNO за рекомендаціями G81, її випускають у стандартному і компактному виконаннях.

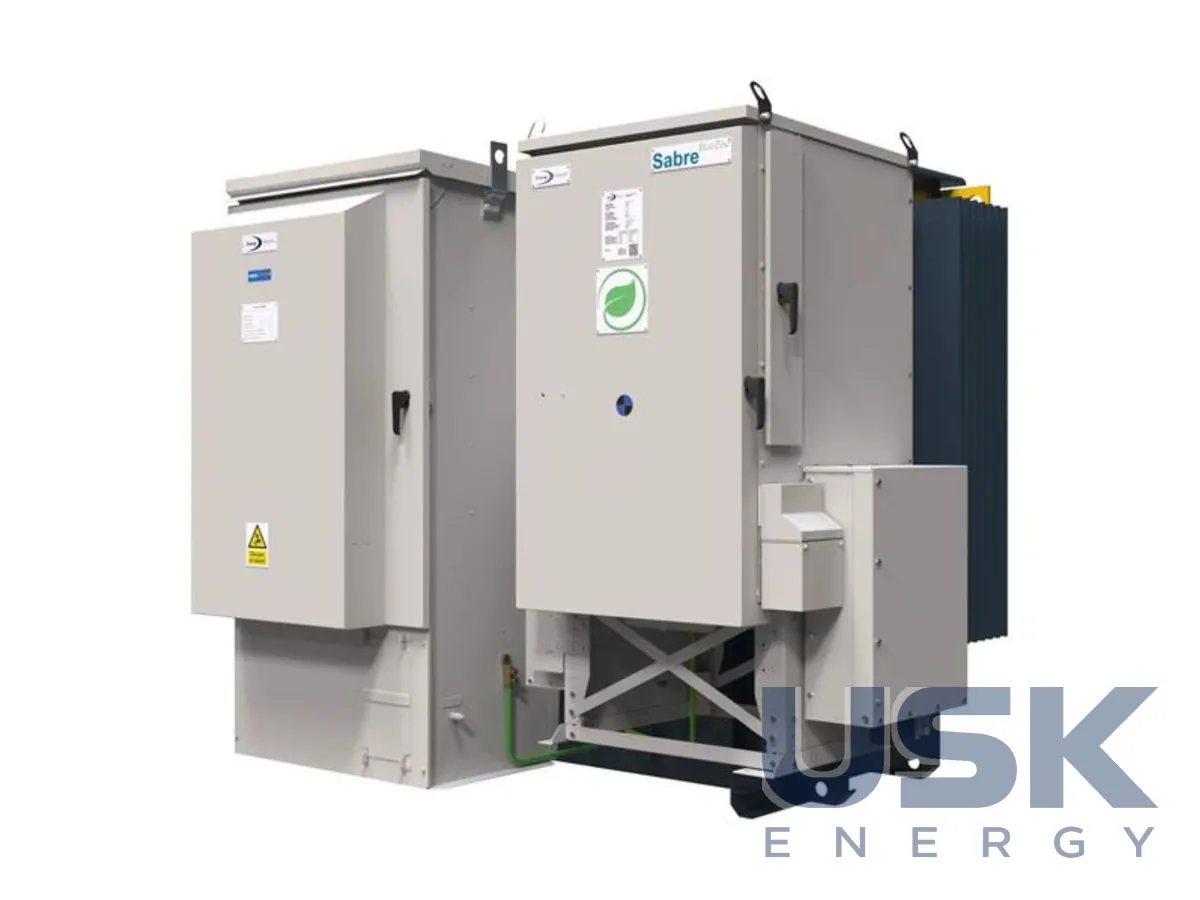

РП СН збирають на RMU Sabre 12 кВ з кільцевими вимикачами 630 А і вакуумним вимикачем відгалуження на 250 А або 630 А. Кільцеві вимикачі ізольовано SF6, кабелі підключають збоку і ззаду, ступінь захисту IP54 підходить для встановлення в приміщенні та надворі. Механізми повністю зблоковано за ESI 41-36, вони замикаються навісними замками. Розрахунковий строк служби RMU 30 років. За каталогом замість Sabre можливе встановлення RMU Trident з оливною ізоляцією.
З боку НН стоїть шафа AcuTec, яку монтують на трансформатор. У ній 4, 5, 6, 7 або 8 трифазних відхідних ліній із запобіжниками на струм до 630A. Є варіанти з груповими запобіжниками на 800A і 1250A, їх можна доповнити ТС для обліку. Кожна рукоятка запобіжника має доступ для вимірювань і перевірки вставки. Ввідний вимикач трансформатора вмикає і вимикає навантаження всіма трьома фазами одночасно, виконання на 1000A і 2000A. Замість запобіжників у шафу ставлять автомати MCCB до 1250A або повітряні вимикачі ACB до 3200A, а також пристрої АПВ. Окремо випускають шафи з ACB на 800, 1250, 1600, 2000 і 2500A, їх типово комплектують вимірювальними ТС. За бажанням клієнта замість шафи Lucy Electric можна поставити обладнання НН іншого виробника.

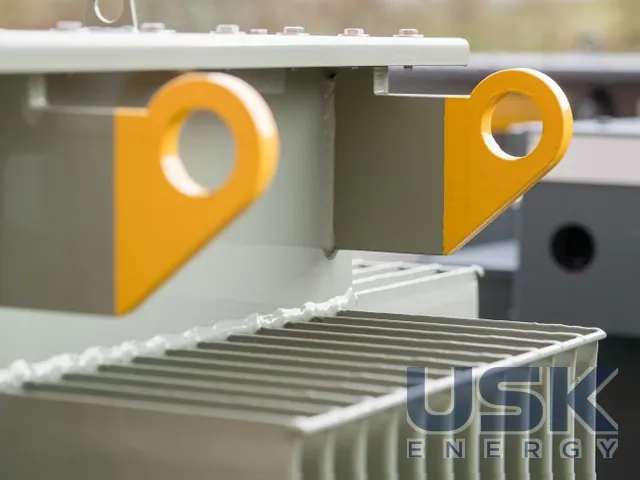

Трансформатор Lucy Electric не прив'язує до одного заводу. Його добирають під вимоги мережевої компанії або промислового стандарту, у каталозі наведено типовий ряд 315, 500, 800, 1000, 1250, 1500 A, більші номінали роблять на запит. Усі трансформатори, що постачаються, відповідають чинним європейським вимогам щодо втрат.
Підстанцію можна одразу підготувати до автоматизації. Модульний RTU Gemini 3 масштабується під проєкт телемеханіки мережі. Система GridKey майже в реальному часі показує навантаження і напруги на окремих фідерах і фазах. Вона складається з датчиків і вимірювального блока з вбудованим модемом GPRS, який передає дані до центру оброблення. Мережева компанія отримує регулярні звіти і налаштовувані сигнали, дані для прогнозування і пошуку пошкоджень, виявлення технічних і комерційних втрат, оцінки якості електроенергії та профілі для планування. GridKey уже встановлено на понад 850 підстанціях у Великій Британії. Сервісна служба Lucy Electric супроводжує обладнання протягом усього строку служби.
Технічні характеристики
| РП СН | RMU Sabre 12 кВ, 630 А, відгалуження 250 / 630 А, IP54 |
|---|---|
| РП НН | шафа AcuTec, 4–8 відхідних ліній до 630 А |
| Трансформатор | будь-якого виробника на вимогу замовника |
| Виконання | стандартне і компактне |
Запит ціни та строку поставки
Lucy Electric — комплектна трансформаторна підстанція (package substation) 12 кВ, Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке РП СН стоїть у підстанції?
RMU Sabre на 12 кВ і 630 А з відгалуженням 250 або 630 А, ступінь захисту IP54.
Скільки відхідних ліній на стороні НН?
Шафа AcuTec має 4–8 відхідних ліній на струм до 630 А.
Чи можна поставити трансформатор іншого виробника?
Так, трансформатор встановлюють будь-якого виробника на вимогу замовника.
