Efacec T&D Substations — підстанції ВН/СН під ключ до 525 кВ
Efacec проєктує та постачає під ключ підстанції високої та середньої напруги до 525 кВ, зокрема цифрові підстанції й об'єкти підключення ВДЕ. До поставки входять трансформатори, КРУ СН, системи живлення, керування мережею та РЗА власного виробництва. Реалізовано понад 300 підстанцій у 30+ країнах.
- Напруга
- до 525 кВ
- Склад
- трансформатори, КРУ СН, системи живлення, керування мережею, РЗА власного виробництва
- Застосування
- Power-to-X, СЕС, ВЕС, ГЕС, промисловість і ЦОД
- Реалізовано
- понад 300 підстанцій у 30+ країнах
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

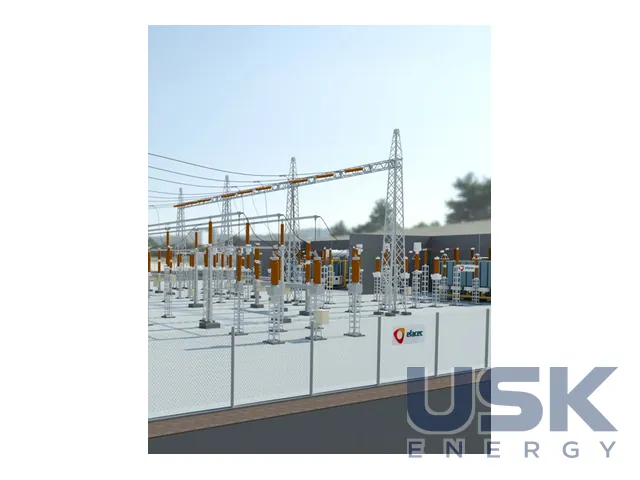

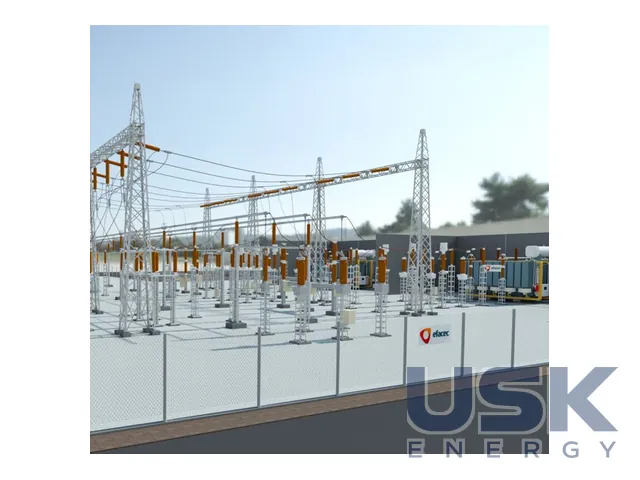

Напрям T&D Substations в Efacec займається підстанціями високої та середньої напруги під ключ, від проєкту до введення в роботу. Підстанції проєктують власні інженери компанії, а основне обладнання випускають її ж заводи. Це силові трансформатори, КРУ середньої напруги, системи оперативного живлення, системи керування мережею та комплекси релейного захисту й автоматики. Замовник отримує проєкт, обладнання, монтаж і налагодження від одного підрядника, і йому не доводиться узгоджувати між собою кількох постачальників. Клас напруги підстанцій сягає 525 кВ.

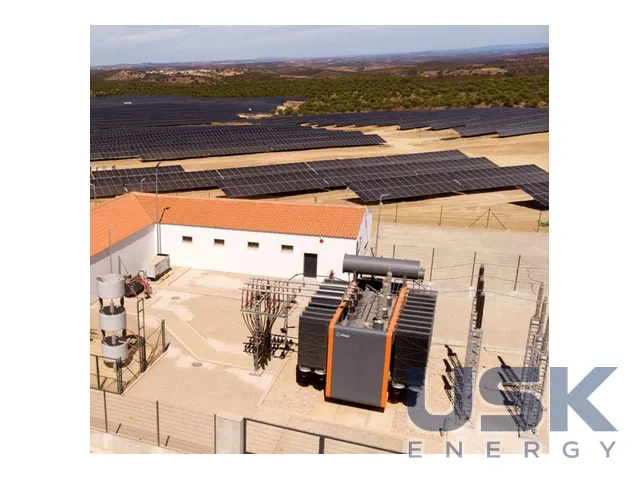

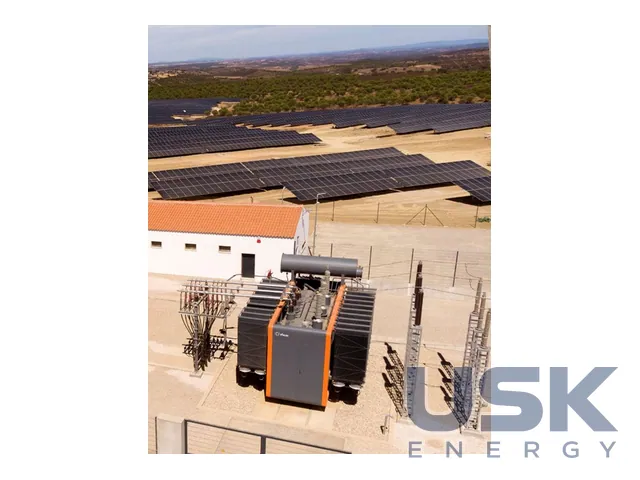

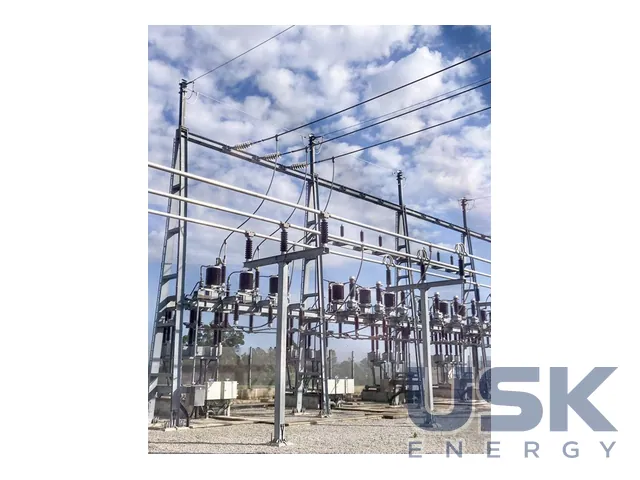

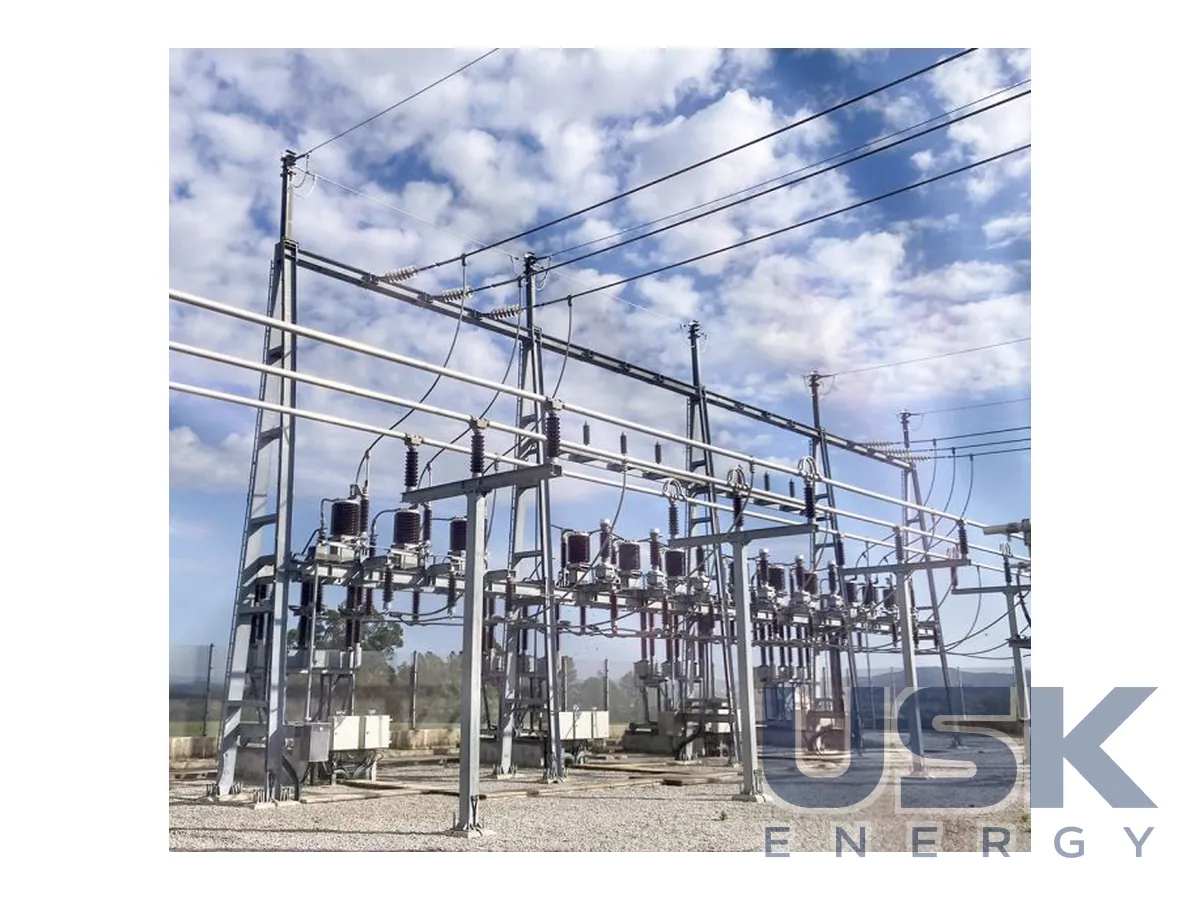

Основні сфери застосування поділено на три групи. Перша пов'язана з проєктами Power-to-X, де електроенергія ВДЕ йде на виробництво зеленого водню, аміаку, метанолу та синтетичного палива, і для таких установок потрібні потужні підстанції ВН. Друга група охоплює підключення відновлюваної генерації до мережі, тобто підстанції для СЕС, ВЕС і ГЕС. Третя стосується промисловості та центрів обробки даних, де цифрові підстанції дають змогу швидко нарощувати потужність під час розширення виробництва. Наприклад, для проєкту Galp із зеленого водню потужністю 100 МВт Efacec постачає підстанцію 150 кВ з повітряною ізоляцією і два трансформатори по 160 МВА. Для сонячного проєкту Алкотин компанія спроєктувала й збудувала підстанцію Візозу 150/30 кВ з модульним трансформатором, через яку в мережу можна видати до 150 МВА. Фотоелектричну станцію Міна-То до мережі підключили через підстанцію 20 МВА 30/60 кВ і ПЛ 60 кВ, станція виробляє 45 тис. МВт·год на рік.
Окремий напрям становлять цифрові підстанції. Їхню автоматику побудовано на новій версії платформи CLP 500SAS, яку давно застосовують у звичайній автоматизації підстанцій. Реле захисту TPU 500 ed.2, блок керування трансформатором TCU 500 ed.2 і контролери приєднання BCU 500 ed.3 отримали цифровий інтерфейс шини процесу IEC 61850-9-2. Вони підтримують сервер MMS і GOOSE за IEC 61850 ed.2, приймання вибірок за IEC 61850-9-2LE або IEC 61869-9 та синхронізацію часу за PTPv2 або IRIG-B.
Новий пристрій сполучення MCU 500 оцифровує сигнали від ТС і ТН безпосередньо в розподільчому пристрої. Він має до 16 аналогових входів струму чи напруги з точністю 0,2%, до 80 дискретних входів або 60 виходів, профілі захисту та якості електроенергії з 80 або 256 вибірками за період. Станційний сервер і шлюз UC 500 ed.3 працює під Windows 10 у 64-розрядних системах і повністю підтримує станційну шину IEC 61850, тому в одну систему можна зібрати пристрої різних виробників. У реалізованих проєктах до шини процесу підключали сторонні пристрої сполучення та оптичні трансформатори струму, а на кабельних ділянках 13 ліній працює швидке блокування АПВ з реєстрацією аварійних процесів.
Efacec базується в Порту й працює в 87 країнах.
Технічні характеристики
| Напруга | до 525 кВ |
|---|---|
| Склад | трансформатори, КРУ СН, системи живлення, керування мережею, РЗА власного виробництва |
| Застосування | Power-to-X, СЕС, ВЕС, ГЕС, промисловість і ЦОД |
| Реалізовано | понад 300 підстанцій у 30+ країнах |
Запит ціни та строку поставки
Efacec T&D Substations — підстанції ВН/СН під ключ до 525 кВ, Efacec. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якої напруги Efacec будує підстанції?
Підстанції високої та середньої напруги до 525 кВ, зокрема цифрові.
Що входить до поставки підстанції під ключ?
Трансформатори, КРУ СН, системи живлення, керування мережею та РЗА власного виробництва Efacec.
Для яких об'єктів будуються такі підстанції?
Для Power-to-X, СЕС, ВЕС, ГЕС, промисловості та ЦОД. Реалізовано понад 300 підстанцій у 30+ країнах.
