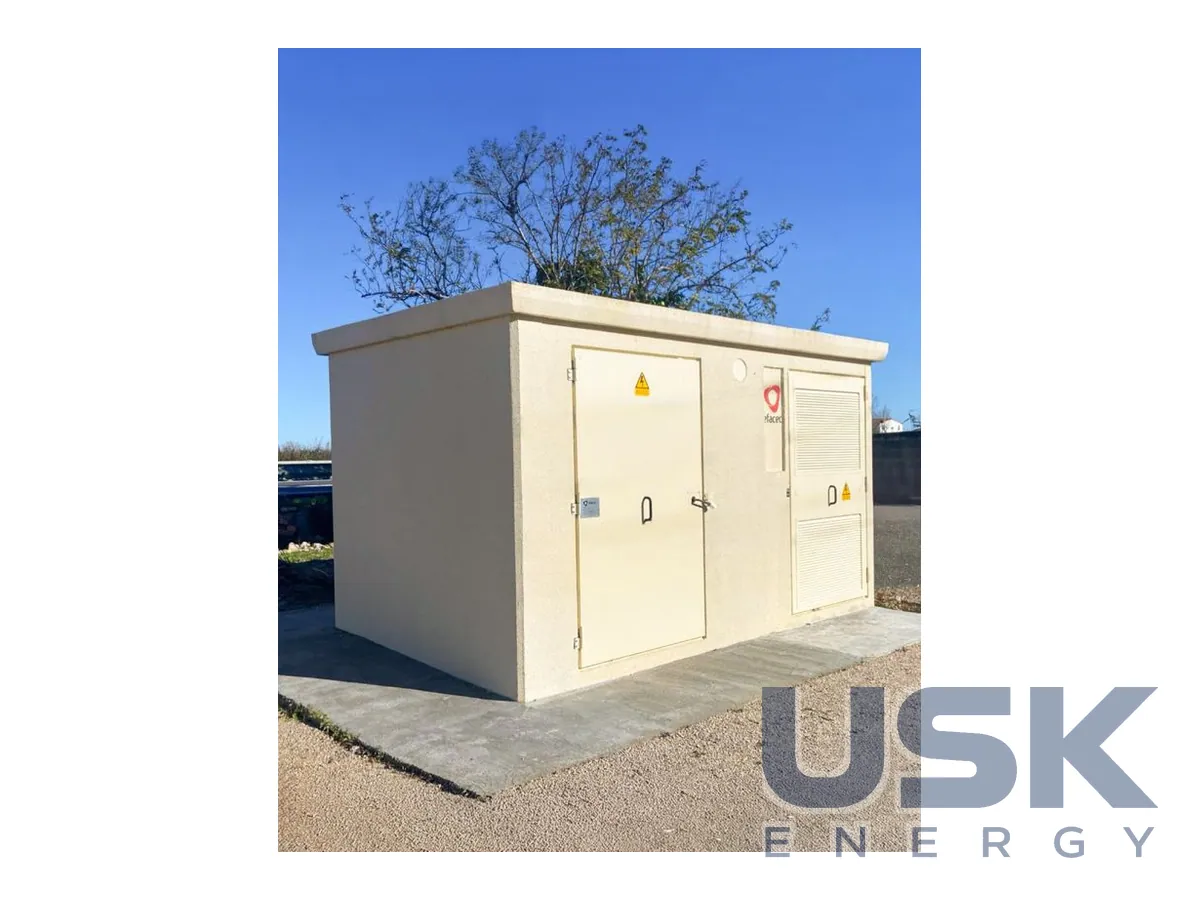

Efacec Pucbet / Pucmet — компактні КТП у бетонному та металевому корпусі до 36 кВ, 1600 кВА
Efacec Pucbet і Pucmet належать до компактних трансформаторних підстанцій на напругу до 36 кВ і потужність до 1600 кВА. Pucbet випускається в бетонному корпусі, Pucmet у металевому. Підстанції постачаються під ключ для міських і сільських мереж і швидко вводяться в експлуатацію.
- Напруга
- до 36 кВ
- Потужність
- до 1600 кВА
- Корпус
- бетонний (Pucbet) або металевий (Pucmet)
- Комплектація
- КРУ СН і розподільчий трансформатор Efacec
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Efacec Pucbet і Pucmet належать до компактних трансформаторних підстанцій для мереж середньої напруги до 36 кВ з розподільним трансформатором потужністю до 1600 кВА. Виробник постачає їх під ключ, тобто підстанція приходить на обʼєкт уже зібраною, з установленим і зʼєднаним обладнанням. Обидві моделі розраховані на наружне встановлення й легко вписуються як у міську, так і в сільську мережу. Відмінність між ними зводиться до корпусу, бо Pucbet має бетонну оболонку, а Pucmet металеву. Такі КТП живлять житлові квартали, невеликі підприємства, торговельні обʼєкти та сільські населені пункти, де від підстанції відходить кілька ліній низької напруги. Їх також ставлять для приєднання до мережі невеликих сонячних електростанцій, коли потужність станції вкладається в межі трансформатора.
Усередині стоять КРУ середньої напруги та розподільний трансформатор СН/НН виробництва Efacec. Для замовника це означає, що основне силове обладнання підстанції походить від одного виробника, а відповідальність за узгодженість параметрів КРУ, трансформатора й корпусу лежить на ньому. На стороні середньої напруги в лінійці Efacec є модульні повітряні комірки Normafix і газоізольовані моноблоки Fluofix до 36 кВ, а також моноблоки evoFIX без елегазу до 24 кВ. Конкретний тип КРУ для певної підстанції вказують під час замовлення.
Вибір корпусу залежить від місця встановлення. Бетонна оболонка Pucbet масивна, міцна й добре тримає температуру, тому її частіше ставлять у міській забудові, у дворах і біля житлових будинків, де підстанція має бути стійкою до механічних пошкоджень і вандалізму. Металевий корпус Pucmet легший, його простіше перевозити звичайним транспортом і встановлювати невеликим краном, тож він зручний для сільських мереж, віддалених споживачів і тимчасових обʼєктів. В обох випадках оболонка захищає обладнання від опадів, пилу й сторонніх людей.
Поставка під ключ скорочує роботи на майданчику. Перед прибуттям підстанції готують основу та підводять кабелі, потім корпус ставлять на місце, підключають кабелі середньої й низької напруги та заземлення. Налагодження вторинних кіл і випробування основного обладнання виконують на заводі, тому на обʼєкті залишаються пусконалагоджувальні перевірки. Саме це виробник називає швидким введенням в експлуатацію. Для мережевої компанії скорочується час, коли споживачі сидять без світла під час заміни старої щоглової чи кіоскової підстанції, а будівельна частина обмежується підготовкою основи.
Під час вибору підстанції задають напругу мережі, потужність трансформатора в межах до 1600 кВА, схему приєднань на стороні середньої напруги, кількість відхідних ліній низької напруги та потребу в обліку. Для трансформатора уточнюють тип охолодження, схему зʼєднання обмоток і втрати. Детальних даних про габарити корпусів, ступінь захисту та стійкість до внутрішньої дуги сторінка виробника не наводить, тож їх треба отримати від Efacec разом з комерційною пропозицією і звірити з вимогами оператора мережі.
Технічні характеристики
| Напруга | до 36 кВ |
|---|---|
| Потужність | до 1600 кВА |
| Корпус | бетонний (Pucbet) або металевий (Pucmet) |
| Комплектація | КРУ СН і розподільчий трансформатор Efacec |
| Встановлення | зовнішнє |
Запит ціни та строку поставки
Efacec Pucbet / Pucmet — компактні КТП у бетонному та металевому корпусі до 36 кВ, 1600 кВА, Efacec. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і напруга підстанцій Pucbet і Pucmet?
Напруга до 36 кВ, потужність трансформатора до 1600 кВА.
Чим відрізняються Pucbet і Pucmet?
Корпусом. Pucbet бетонний, Pucmet металевий, обидві для зовнішнього встановлення.
Що входить до комплектації КТП?
КРУ СН і розподільчий трансформатор Efacec до 1600 кВА.
