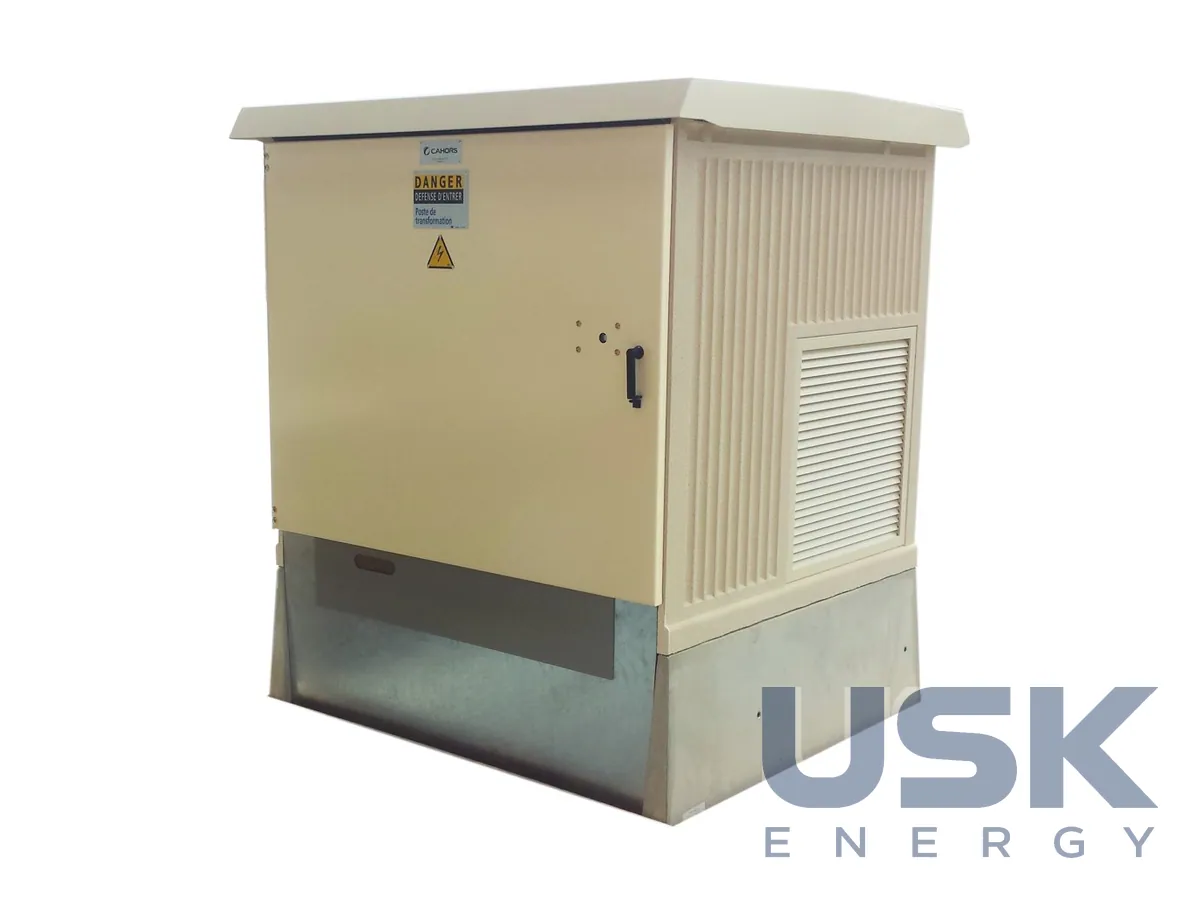

CAHORS PBS — спрощена низька КТП 50–250 кВА
Спрощена низька КТП CAHORS PBS для трансформаторів 50–250 кВА на напругу СН 7,2–36 кВ. Підключається відпайкою від повітряної або кабельної мережі і повністю обслуговується ззовні.
- Потужність трансформатора
- 50–250 кВА
- Напруга СН
- 7,2–36 кВ
- Щит НН
- 400 В, 5–800 А, 1–5 ліній
- Корпус
- бетон CCV з оливоприймачем
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PBS (Poste Bas Simplifié) у Cahors називають спрощеною низькою підстанцією. Її ставлять там, де від повітряної або кабельної лінії СН треба зробити просте відгалуження і живити невелику ділянку мережі НН. Трансформатор беруть потужністю від 50 до 250 кВА, номінальна напруга СН лежить у діапазоні 7,2–36 кВ. Ввід СН виконують в антену, кабель приходить прямо на трансформатор без окремого РП. Від щита НН можна відвести до 5 ліній. Людина всередину не заходить, усі операції та огляд роблять ззовні, тому габарити корпусу мінімальні, близько 1,50 м на 1,50 м у плані.
Оболонку відлито з бетону CCV. Нижня частина виконана як герметичний оливоприймач, розрахований на весь об'єм діелектрика трансформатора на напругу до 36 кВ і потужність до 250 кВА. Кабелі заводять через знімну передню стінку, це запатентована розробка Cahors, яка спрощує оброблення і підключення. Частини під напругою закриті від сторонніх і від негоди, загальний ступінь захисту корпусу IP 23D за CEI 60529. Вентиляція природна, її добирають під потужність трансформатора (клас 10), без вентиляторів і без живлення для власних потреб.
Щит НН на 400 В приходить із заводу зібраним і підключеним, усі кола НН виконано зі ступенем захисту IP2X. Ввідний рубильник має видимий розрив і номінальний струм 800 А. Збірні шини захищені й приймають до 5 відхідних блоків, номінальний струм шин теж 800 А. На замовлення ставлять запобіжники типорозміру T2, номінал підбирають під навантаження. Окремий блок живить зовнішнє освітлення (тип ACG, 4x63A). Гнізда M12 потрібні для резервного живлення, до них прикручують переносні кабелі на 400 А, наприклад від пересувного генератора. Перемички між трансформатором і щитом НН теж закриті (IP 2x). Конструкцію випробувано на стійкість до внутрішньої дуги за класом IAC AB.
У підстанцію можна поставити трансформатор TPC за CEI 60076 із вбудованим захистом від внутрішніх пошкоджень. Якщо застосовують звичайний трансформатор без такого захисту, проєктувальник сам передбачає заходи, які вбережуть людей та експлуатаційний персонал під час аварії. Це треба враховувати ще на етапі вибору схеми, особливо при встановленні у дворах і на відкритих майданчиках.
На практиці PBS беруть для живлення невеликих селищ, окремих господарств, насосних та інших споживачів з обмеженим навантаженням. Низький корпус легко підвезти і встановити краном поруч з опорою ПЛ або біля кабельної траси. Фундамент простий, а оливоприймач уже вбудовано в оболонку, окремий приямок не потрібен. Під час обслуговування персонал відчиняє фасад, перевіряє запобіжники й контакти щита, оглядає трансформатор і вентиляційні решітки. Раз на сезон є сенс перевірити рівень оливи і чистоту оливоприймача.
Технічні характеристики
| Потужність трансформатора | 50–250 кВА |
|---|---|
| Напруга СН | 7,2–36 кВ |
| Щит НН | 400 В, 5–800 А, 1–5 ліній |
| Корпус | бетон CCV з оливоприймачем |
| Вентиляція | природна, клас 10 |
Запит ціни та строку поставки
CAHORS PBS — спрощена низька КТП 50–250 кВА, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як PBS підключається до мережі СН?
Відпайкою від повітряної або кабельної мережі 7,2–36 кВ.
Які параметри щита НН?
Щит на 400 В, струми 5–800 А, від 1 до 5 відхідних ліній.
Яка потужність трансформатора і вентиляція?
Трансформатор 50–250 кВА, вентиляція природна, клас 10.
