MESA WI-72 — КРУЕ 72,5 кВ, 1250 А для підстанцій у модульних будівлях
MESA WI-72 — комірки з газовою ізоляцією на 72,5 кВ і 1250 А з вакуумним вимикачем, які постачаються у складі підстанцій у збірних модульних будівлях. Серія відповідає IEC 62271-203 і працює в мережах 66 кВ.
- Номінальна напруга
- 72,5 кВ
- Робоча напруга
- 66 кВ
- Випробувальна напруга промислової частоти
- 140 кВ (на землю); 160 кВ (через ізоляційний проміжок)
- Грозовий імпульс
- 325 кВ (на землю); 375 кВ (через ізоляційний проміжок)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

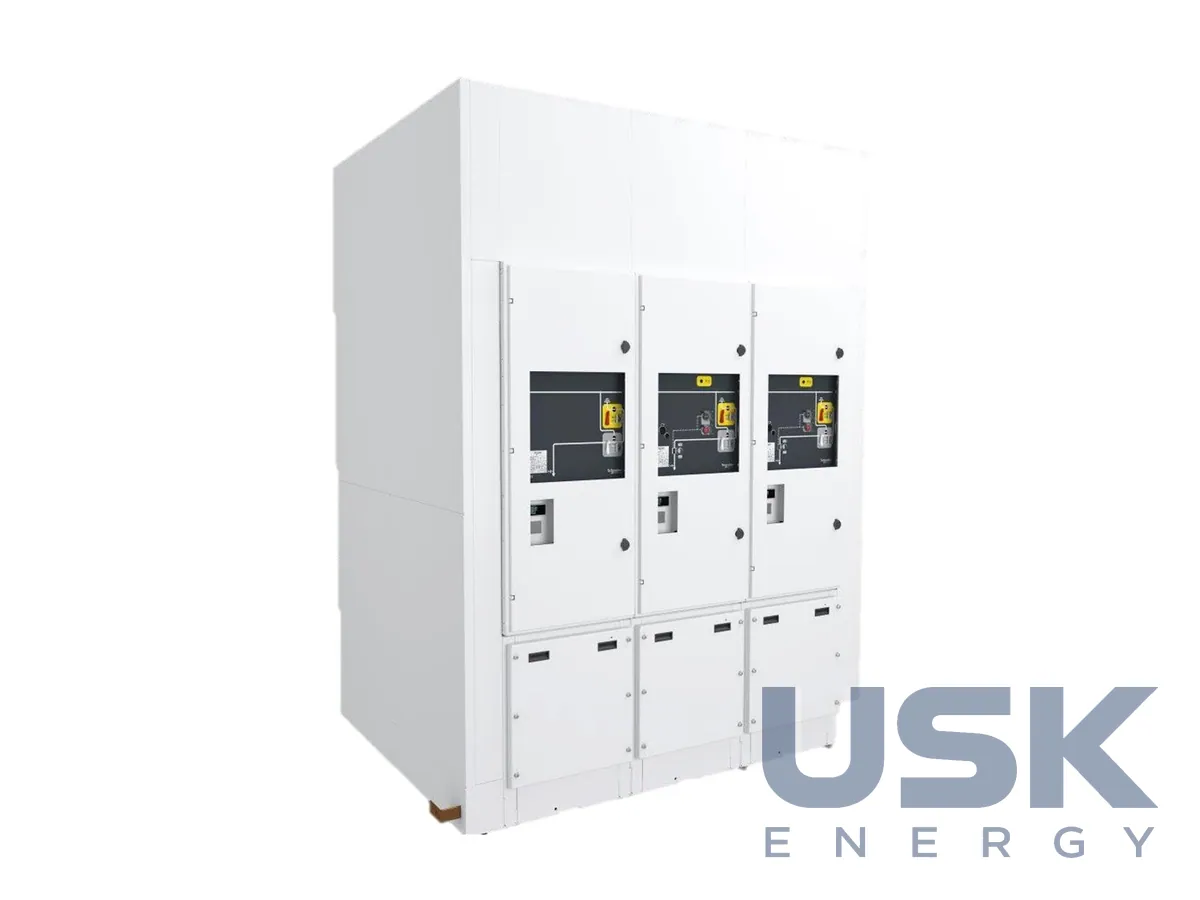

Комірки WI-72, у документації також WI72, мають газову ізоляцію і номінальну напругу 72,5 кВ. MESA постачає їх як індустріальну підстанцію у збірній модульній будівлі. Комірки відповідають стандарту IEC 62271-203 і працюють у мережах з робочою напругою 66 кВ, система збірних шин одинарна. Серію застосовують для реконструкції та ущільнення діючих підстанцій.
Архітектуру взято від комірок середньої напруги з вбудованими пристроями захисту й керування. Комірка має відсік збірних шин і окремий відсік трипозиційного роз'єднувача та вимикача. До складу входять вакуумний вимикач, трипозиційний роз'єднувач із заземлювачем, трансформатор струму та ємнісний покажчик наявності напруги. Кабелі заводять ззаду через вводи із зовнішнім конусом типу F, приводи апаратів електричні та механічні. Випускаються комірки вимикача і комірки роз'єднувача з вимірюванням на збірних шинах.
Варіантів під'єднання кілька. Це один або два кабелі на фазу з датчиком напруги LPVT, до трьох кабелів на фазу, один або два кабелі з ОПН, один кабель з ОПН і LPVT або трансформатор напруги. Номінальний струм приєднання та шин 1250 А, частота 50/60 Гц, струм термічної стійкості 25 кА протягом 3 с, електродинамічної 62,5 кА. Стійкість до внутрішньої дуги відповідає класу IAC AFL 25 кА, 1 с. Випробувальна напруга промислової частоти становить 140 кВ на землю і 160 кВ через ізоляційний проміжок, грозовий імпульс 325 і 375 кВ відповідно. Цикл операцій вимикача В–0,3 с–УВ–1 хв–УВ.
Комірки підготовлено під датчики інтернету речей і цифровий моніторинг стану, вимірювання, захист і керування. Пристрої захисту та вимірювання, а також спеціальні датчики під'єднуються до платформи EcoStruxure. Через неї ведуть тепловий моніторинг кабельних приєднань, вимірюють вологість і цикли конденсації, контролюють ізоляцію, збирають дані датчиків струму й напруги та реле захисту.

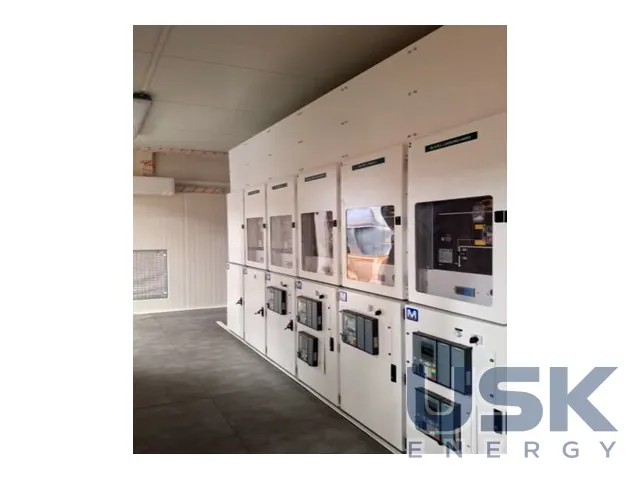

Типові схеми охоплюють сільські підстанції з вводом, виводом і захистом та одинарну секціоновану систему шин із двома лініями або однією. Металева збірна будівля, в якій стоять комірки, підвищує безпеку персоналу та якість монтажу, робить строки постачання передбачуваними і знижує ризики проєкту.
Технічні характеристики
| Номінальна напруга | 72,5 кВ |
|---|---|
| Робоча напруга | 66 кВ |
| Випробувальна напруга промислової частоти | 140 кВ (на землю); 160 кВ (через ізоляційний проміжок) |
| Грозовий імпульс | 325 кВ (на землю); 375 кВ (через ізоляційний проміжок) |
| Номінальний струм приєднання | 1250 А |
| Номінальний струм збірних шин | 1250 А |
| Номінальна частота | 50 / 60 Гц |
| Струм термічної стійкості | 25 кА, 3 с |
| Струм електродинамічної стійкості | 62,5 кА (пік) |
| Стійкість до внутрішньої дуги | IAC AFL 25 кА, 1 с |
| Цикл операцій | В–0,3 с–УВ–1 хв–УВ |
| Вимикач | вакуумний |
| Стандарт | IEC 62271-203 |
Запит ціни та строку поставки
MESA WI-72 — КРУЕ 72,5 кВ, 1250 А для підстанцій у модульних будівлях, MESA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для мереж якої напруги призначено WI-72?
Номінальна напруга комірок 72,5 кВ, робоча напруга мережі 66 кВ. Частота 50 або 60 Гц.
Скільки кабелів можна під'єднати на фазу WI-72?
До трьох кабелів на фазу через вводи із зовнішнім конусом типу F. Є варіанти з датчиком LPVT, ОПН або трансформатором напруги.
Яку стійкість до струмів КЗ має комірка?
Струм термічної стійкості 25 кА протягом 3 с, електродинамічної 62,5 кА (пік), стійкість до внутрішньої дуги IAC AFL 25 кА, 1 с.
