MESA CBGS-1 — КРУЕ первинного розподілу з одинарною та подвійною системою шин, 24/36 кВ, до 2500 А
MESA CBGS-1 — КРУЕ первинного розподілу з елегазовою ізоляцією на 24 і 36 кВ з одинарною або подвійною системою шин і струмом шин до 2500 А. Струмовідні частини розміщено в герметичних баках з нержавної сталі, комплект розширюється з обох боків. Серію застосовують в електромережах, промисловості й на тягових підстанціях.
- Номінальна напруга
- 24 / 36 кВ
- Випробувальна напруга промислової частоти
- 50 / 70 кВ
- Грозовий імпульс
- 125 / 170 кВ
- Номінальний струм збірних шин
- 1250 / 1600 / 2000 / 2500 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

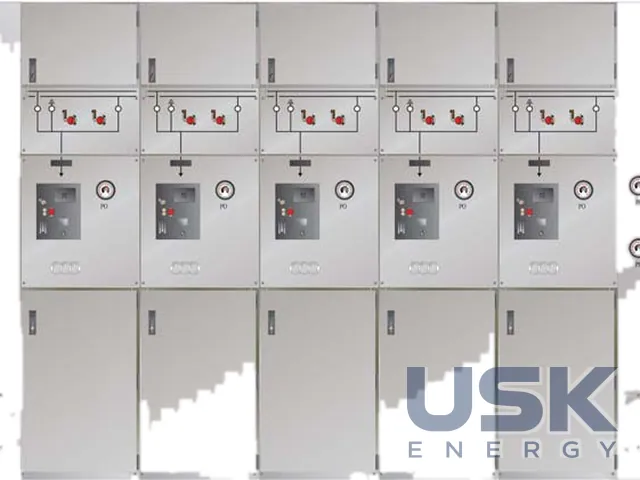

CBGS-1 розрахована на первинний розподіл 24 і 36 кВ і випускається з одинарною або подвійною системою збірних шин. Серію погоджено з великими електромережевими компаніями, промисловими споживачами й операторами інфраструктури, комірок типу CBGS встановлено понад 7000. Комплект складається з функціональних комірок, з'єднаних збірними шинами в окремому елегазовому баку.

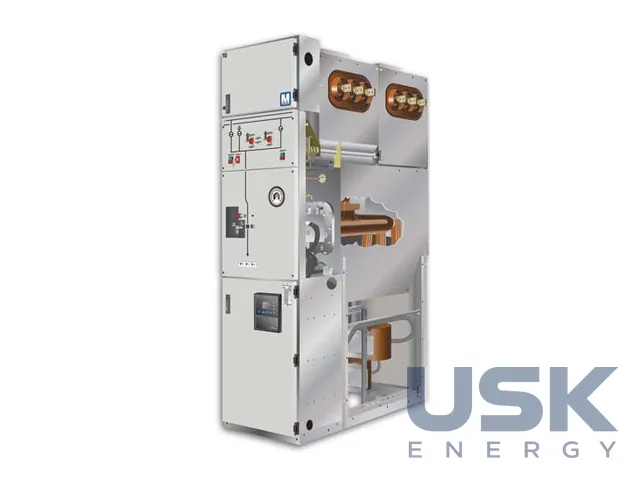

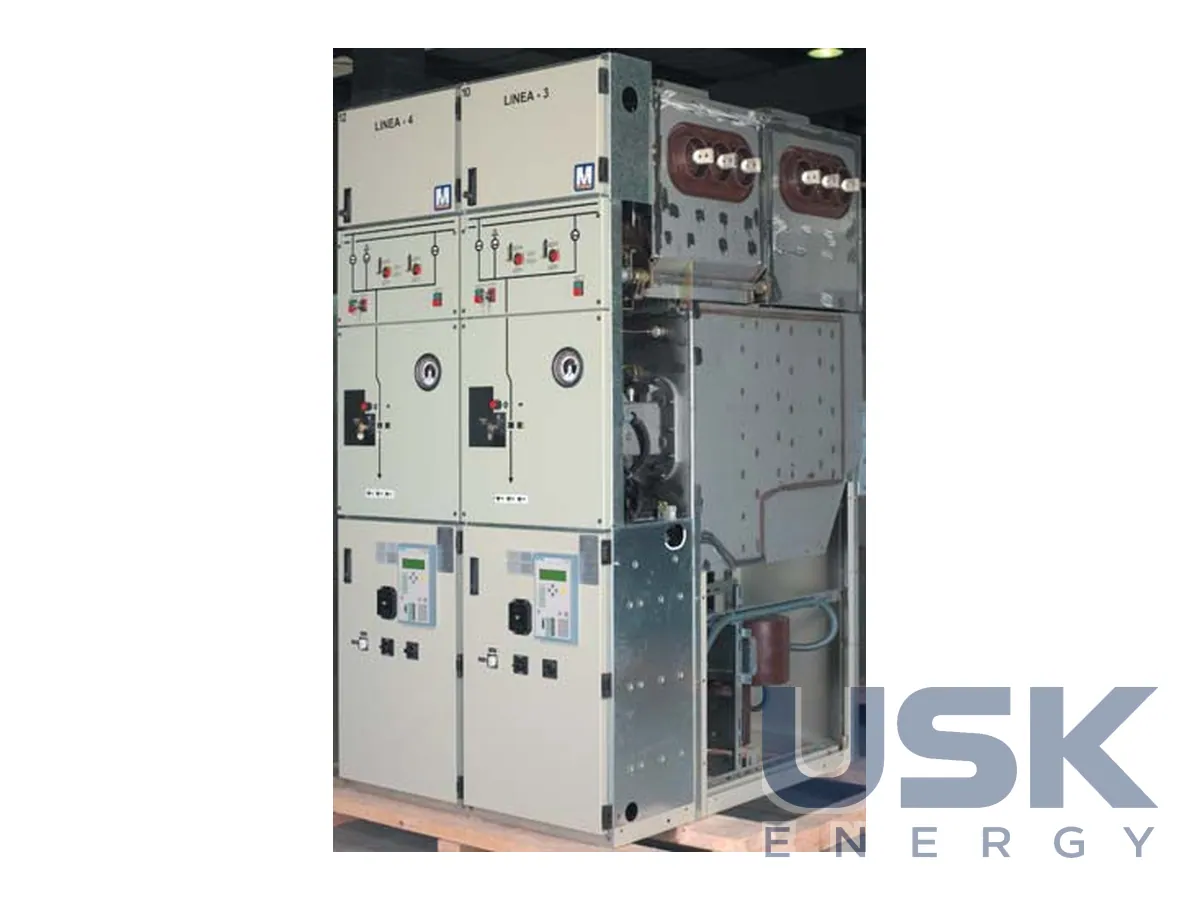

Корпус оздоблено панелями RAL 7032. Усередині чотири незалежні заземлені металеві відсіки для одинарної системи шин або п'ять для подвійної, тому пошкодження не переходить у сусідній відсік. Шини на струм до 2500 А, роз'єднувач і заземлювач стоять у верхньому елегазовому відсіку з нержавної сталі завтовшки 3 мм. Центральний відсік займає вимикач, у виконанні 24 кВ там можливий вимикач навантаження із запобіжниками для трансформаторів власних потреб. Відсік низької напруги з реле типу Sepam розміщено в нижній частині комірки, там само кабельний відсік із доступом ззаду. Струмовідні частини закрито в герметичних баках, тож вологість, пил і забруднене середовище на роботу не впливають.
Вимикач автокомпресійного типу гасить дугу в SF6 з надлишковим тиском заповнення 2,5 або 3,8 бар, при падінні тиску спрацьовують два ступені сигналізації. Пружинний привод завжди з двигуном, заводить пружини менш ніж за 5 секунд, допускає швидкі цикли АПВ і стоїть поза елегазовим баком. Трипозиційний роз'єднувач відповідає IEC 62271-102 і на замовлення отримує моторний привод. Вимикач навантаження із запобіжниками 24 кВ відключає струм до 400 А, MESA рекомендує власні запобіжники CF. Трансформатори струму бувають тороїдальні або фланцеві, трансформатори напруги під'єднують кабелем або ставлять на елегазовий бак.
Кабелі до 630 А заводять Т-подібними екранованими роз'ємами на вводи типу C за EN 50181. Для більших струмів застосовують прямі роз'єми Pfisterer розміру 3, до чотирьох силових кабелів на фазу. Комплект нарощують з обох кінців, проміжну комірку знімають без зсуву сусідніх, а подвійна система шин допускає розширення під напругою. Стійкість до внутрішньої дуги перевірено за IEC 62271-200 (IAC). Комірки працюють в електричних мережах, на ВЕС, в аеропортах, на тягових підстанціях, у промисловості та на когенераційних установках.
Технічні характеристики
| Номінальна напруга | 24 / 36 кВ |
|---|---|
| Випробувальна напруга промислової частоти | 50 / 70 кВ |
| Грозовий імпульс | 125 / 170 кВ |
| Номінальний струм збірних шин | 1250 / 1600 / 2000 / 2500 А |
| Номінальний струм приєднань | 630 / 1250 / 1600 / 2000 А |
| Система збірних шин | одинарна / подвійна |
| Надлишковий тиск SF6 при 20 °C | 0,30 бар |
| Ступінь захисту | IP65 (відсіки ВН); IP3X (відсіки НН) |
| Струм вимкнення вимикача навантаження із запобіжниками (24 кВ) | до 400 А |
| Напруга керування вимикачем | 48 / 110 / 125 В пост. струму |
| Ширина комірки | 600 мм |
| Маса комірки | 800–900 кг |
| Температура навколишнього середовища | від −5 до +40 °C |
| Висота встановлення | до 1000 м |
Запит ціни та строку поставки
MESA CBGS-1 — КРУЕ первинного розподілу з одинарною та подвійною системою шин, 24/36 кВ, до 2500 А, MESA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку систему збірних шин має CBGS-1?
Серія випускається з одинарною та подвійною системою шин на струм 1250, 1600, 2000 або 2500 А. Подвійна система допускає розширення комплекту під напругою.
Як під'єднуються кабелі до CBGS-1?
До 630 А через Т-подібні екрановані роз'єми на вводи типу C за EN 50181. Понад 630 А використовують прямі роз'єми Pfisterer розміру 3, до чотирьох кабелів на фазу.
Яка напруга кіл керування вимикачем?
Кола керування вимикачем розраховано на 48, 110 або 125 В постійного струму.
