MESA CBGS-0 — КРУЕ первинного розподілу з елегазовою ізоляцією, 24/36 кВ (ANSI 27/38 кВ), до 2000 А
MESA CBGS-0 — серія КРУЕ первинного розподілу з елегазовою ізоляцією на 24/36 кВ за IEC та 27/38 кВ за ANSI, струм збірних шин до 2000 А. Комірки з вимикачем у герметичному баку з нержавної сталі обслуговуються лише спереду. Серію ставлять у центрах трансформації ВН/СН і СН/СН, на тягових підстанціях, СЕС та ВЕС.
- Номінальна напруга
- 24 / 36 кВ (IEC); 27 / 38 кВ (ANSI)
- Випробувальна напруга промислової частоти
- 50 / 70 кВ (IEC); 60 / 80 кВ (ANSI)
- Грозовий імпульс
- 125 / 170 кВ
- Номінальний струм збірних шин
- 1250 / 1600 / 2000 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

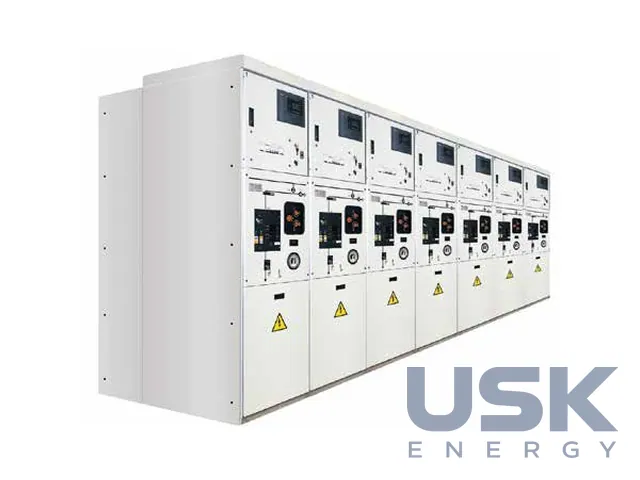

CBGS-0 збирають із функціональних комірок, кожна з яких містить усю апаратуру для своєї функції. Серія має три варіанти, IEC, залізничний RAIL і ANSI. За IEC номінальна напруга становить 24 або 36 кВ, за ANSI 27 або 38 кВ. Комірки працюють у центрах трансформації ВН/СН і СН/СН, в експлуатації їх понад 25 000 у більш ніж 60 країнах.

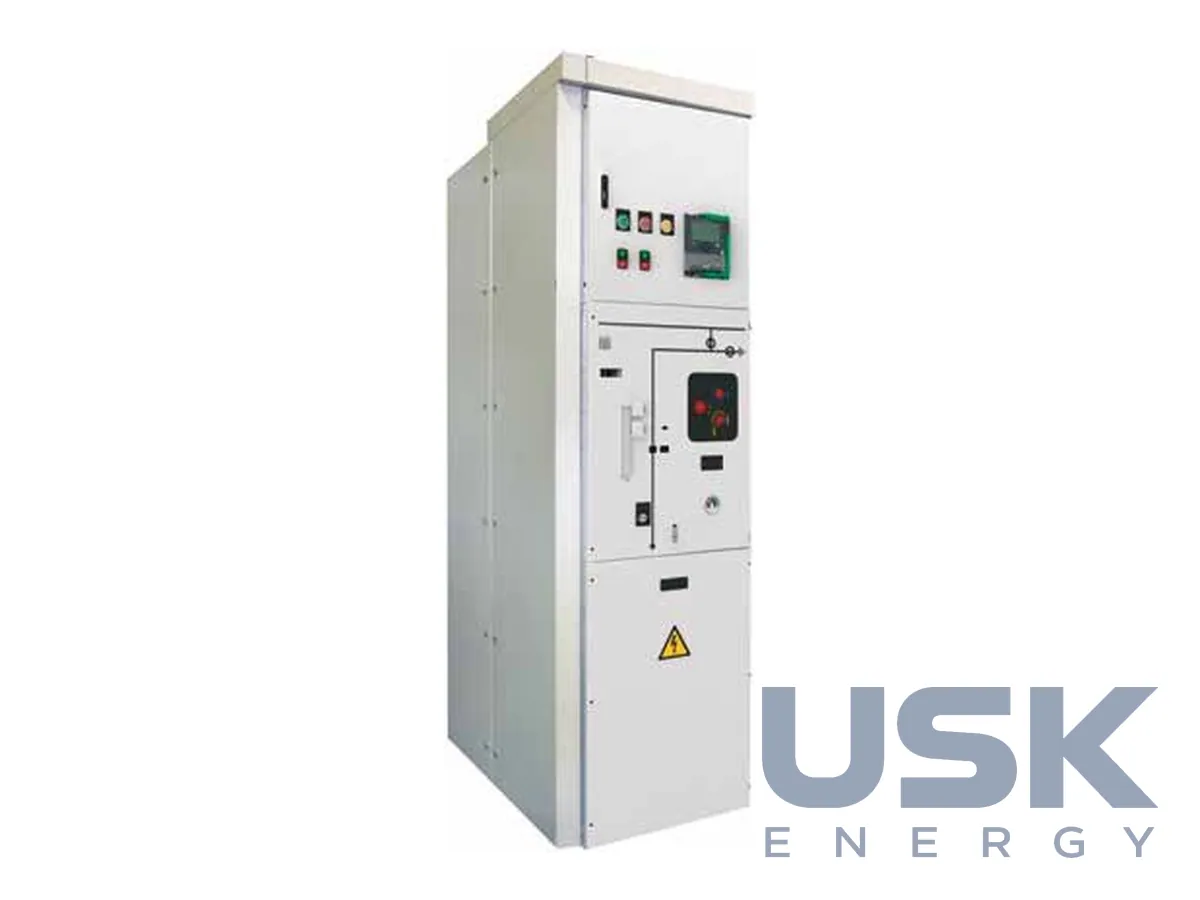

Комірка розділена на відсіки. Угорі розміщено відсік низької напруги, куди на замовлення ставлять реле захисту й керування Sepam, MiCOM або аналогічні. Головні збірні шини із силіконовою ізоляцією, екрановані й заземлені, винесено у верхню задню частину поза елегазовий бак. Бак у центрі виготовлено з нержавної сталі завтовшки 2,5 мм, він заповнений SF6 і герметизований на весь строк служби, всередині стоять вимикач і трипозиційний роз'єднувач. Кабельний відсік унизу має фронтальний доступ. Обслуговують комірку тільки спереду, тому її ставлять упритул до стіни. Комірка 36 кВ займає 0,75 м², аналогічна з повітряною ізоляцією потребує 2,30 м². Розрахунковий строк служби 30 років.
Вимикач вибирають під задачу. Елегазовий SF1-P має параметри 24 кВ, 1250 А, 25 кА, елегазовий SF1-G 36 кВ, 2500 А, 31,5 кА, вакуумний DP 24/36 кВ, 1250/2000 А, 25/31,5 кА, і в ньому SF6 слугує лише ізоляцією. Пружинний привод завжди моторизований, двигун заводить пружину менш ніж за 10 секунд. Набір функцій охоплює захист трансформатора або лінії, секціонування й підйом шин, з'єднувальну комірку з роз'єднувачем, вимикач навантаження на 630 А класу E3/M0 і вимикач навантаження із запобіжниками CF. Для тягових підстанцій є однофазна комірка 1×27,5 кВ на струми до 2500 А.
Комірки спроєктовано й сертифіковано за IEC 62271-1, -100, -102, -103, -200 та IEC 60529, вони мають сертифікацію UL за стандартами IEEE/ANSI і відповідають вимогам CSA. Стійкість до внутрішньої дуги IAC AFL/AFLR пропонується на замовлення, сейсмостійке виконання відповідає IEEE 693-2005. Газ на об'єкті не перезаправляють, монтаж і пуск виконують електрики з атестацією на серію CBGS-0.
Версія CBGS-0 Connected отримує бездротові датчики температури контактів Easergy TH110, датчики вологості CL110, реле Easergy P3/P5 і датчики напруги LPVT, сенсори обмінюються даними за протоколом Zigbee. Температура гарячих точок, вологість, конденсат і комутації КЗ накопичуються в історії, і за нею планують обслуговування та оновлення. Серію застосовують на СЕС і ВЕС, у промисловості, на залізницях, в електромережевих компаніях, центрах обробки даних, аеропортах і лікарнях.
Технічні характеристики
| Номінальна напруга | 24 / 36 кВ (IEC); 27 / 38 кВ (ANSI) |
|---|---|
| Випробувальна напруга промислової частоти | 50 / 70 кВ (IEC); 60 / 80 кВ (ANSI) |
| Грозовий імпульс | 125 / 170 кВ |
| Номінальний струм збірних шин | 1250 / 1600 / 2000 А |
| Номінальний струм приєднань | 630 / 1250 / 1600 / 2000 А |
| Номінальний струм вимкнення | 25 / 31,5 кА |
| Струм увімкнення на коротке замикання | 65 / 82 кА (пік) |
| Струм термічної стійкості | 25 / 31,5 кА, 3 с |
| Стійкість до внутрішньої дуги (на замовлення) | 31,5 кА, 1 с, IAC AFL / AFLR |
| Надлишковий тиск SF6 при 20 °C | 0,30 бар |
| Ступінь захисту | IP65 (відсік ВН); IP3X–IP41 (відсік НН) |
| Розміри комірки (Ш × В × Г) | 600 (1200 для 2000 А) × 2350 × 1400 мм |
| Температура навколишнього середовища | від −5 до +40 °C |
| Висота встановлення | до 2000 м |
Запит ціни та строку поставки
MESA CBGS-0 — КРУЕ первинного розподілу з елегазовою ізоляцією, 24/36 кВ (ANSI 27/38 кВ), до 2000 А, MESA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускається CBGS-0?
За IEC комірки мають номінальну напругу 24 або 36 кВ, за ANSI 27 або 38 кВ. Для тягових мереж є однофазна комірка 1×27,5 кВ.
Які вимикачі встановлюють у комірки CBGS-0?
Елегазові SF1-P (24 кВ, 1250 А, 25 кА) і SF1-G (36 кВ, 31,5 кА) або вакуумний DP на 1250/2000 А. Привод пружинний із двигуном.
Чи є виконання зі стійкістю до внутрішньої дуги?
Так, на замовлення комірки виконують за класом IAC AFL або AFLR на 31,5 кА протягом 1 с.
