MESA CBGS-2 — КРУЕ первинного розподілу 52 кВ з одинарною та подвійною системою шин, до 2000 А
MESA CBGS-2 — КРУЕ первинного розподілу на 52 кВ з елегазовою ізоляцією, одинарною або подвійною системою шин і струмом шин до 2000 А. Комірки комплектуються елегазовим вимикачем SF2-G на 25 кА і замінюють відкриті розподільчі пристрої там, де бракує місця.
- Номінальна напруга
- 52 кВ
- Випробувальна напруга промислової частоти
- 95 кВ
- Грозовий імпульс
- 250 кВ
- Номінальний струм збірних шин
- 1250 / 1600 / 2000 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
CBGS-2 розраховано на номінальну напругу 52 кВ і первинний розподіл з одинарною або подвійною системою збірних шин. Серію погоджено з провідними електромережевими компаніями, промисловими й інфраструктурними замовниками, комірок гами CBGS встановлено понад 30 000. Робочий надлишковий тиск газу низький, 0,4 бар, архітектура однорідна, відсіки чітко розділені, а для одинарної системи шин на замовлення є канал відведення газів. Компактні комірки ставлять замість відкритих розподільчих пристроїв у міській забудові та на тісних майданчиках.

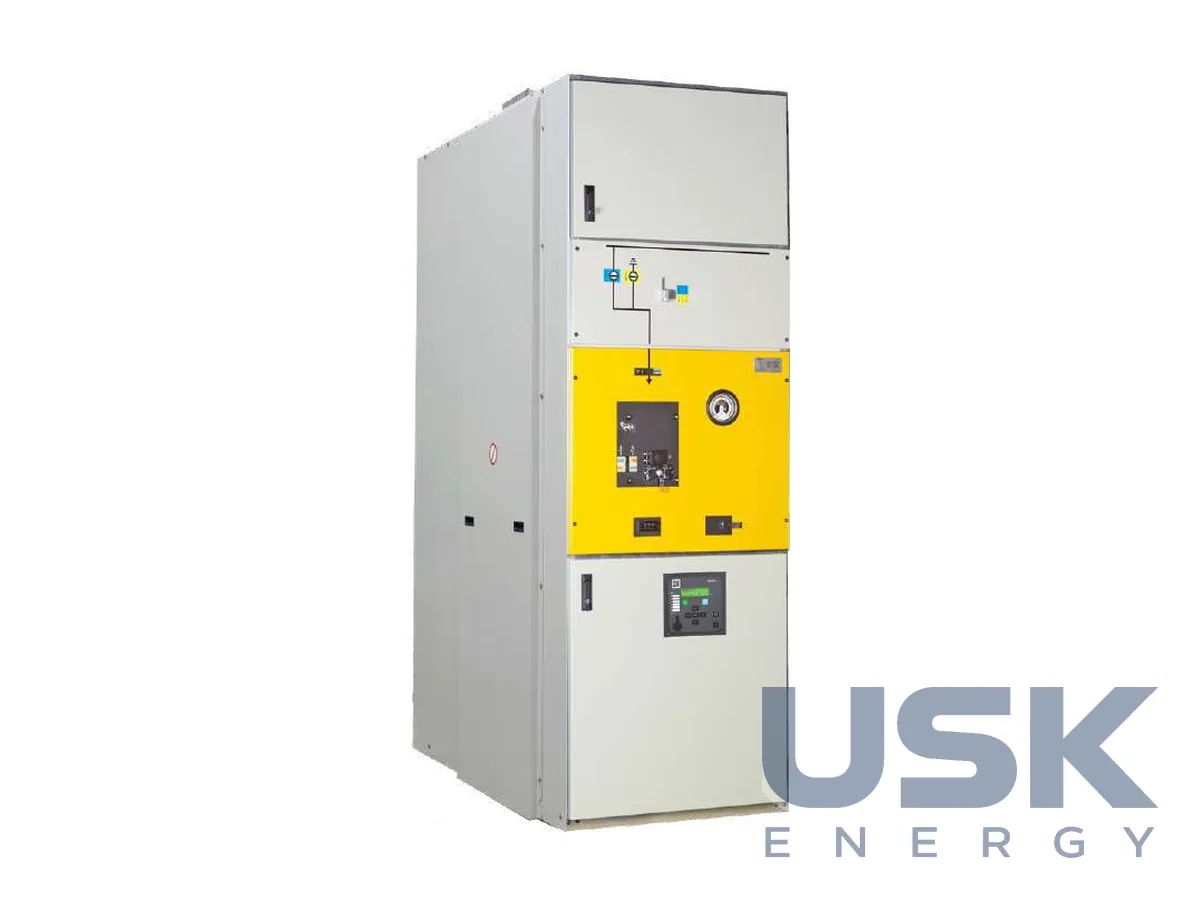

Корпус оздоблено панелями RAL 7032, передня панель вимикача має колір RAL 1007. Комірка складається з чотирьох або п'яти незалежних заземлених відсіків. Збірні шини до 2000 А і трипозиційний роз'єднувач із заземлювачем розміщено у верхньому баку з нержавної сталі завтовшки 3 мм із вологопоглинальними фільтрами. У центральному баку стоїть вимикач, кабелі й шини підходять до нього через прохідні ізолятори. Відсік низької напруги з реле типу Sepam розташовано в нижній частині. Привод вимикача доступний ззовні герметичного бака, проміжну комірку, ущільнення чи роз'єднувач міняють без переміщення сусідніх комірок, а подвійна система шин допускає розширення під напругою.
Вимикач SF2-G автокомпресійного типу розраховано на 52 кВ, 2000 А і 25 кА, надлишковий тиск його заповнення 4,8 бар, падіння тиску контролюють два ступені сигналізації. Керує ним пружинний привод GMH з електродвигуном. Для вимірювання ставлять тороїдальні та фланцеві трансформатори струму, малопотужні LPCT, трансформатори напруги й датчики напруги LPVT за IEC 61869-11. Кабелі заводять прямими роз'ємами Pfisterer розміру 3 на 52 кВ перерізом до 500 мм², до трьох силових кабелів на фазу і четвертий комплект під трансформатори напруги або ОПН.
Умови роботи відповідають IEC 62271-1 для внутрішньої установки, від −5 до +40 °C, на висоті до 1000 м, сейсмостійке виконання постачають на замовлення. Для тягових підстанцій випускаються однофазні та двофазні комірки. Серія входить і до модульних підстанцій Power House у бетонних або металевих будівлях, які приходять на об'єкт повністю випробуваними. Монтаж і пуск виконують електрики з атестацією на гаму CBGS-2. Застосування охоплює СЕС, ВЕС, промисловість, залізниці, центри обробки даних, електромережеві підстанції та критичну інфраструктуру.
Технічні характеристики
| Номінальна напруга | 52 кВ |
|---|---|
| Випробувальна напруга промислової частоти | 95 кВ |
| Грозовий імпульс | 250 кВ |
| Номінальний струм збірних шин | 1250 / 1600 / 2000 А |
| Номінальний струм вимкнення | 25 кА |
| Струм увімкнення на коротке замикання | 63 кА (пік) |
| Струм термічної стійкості | 25 кА, 3 с |
| Надлишковий тиск SF6 при 20 °C | 0,40 бар |
| Ступінь захисту відсіків ВН | IP65 |
| Система збірних шин | одинарна / подвійна |
| Вимикач | елегазовий SF2-G, 52 кВ, 2000 А, 25 кА, привод GMH |
| Розміри комірки (Ш × В × Г) | 820 × 2650 × 1910 мм |
| Маса комірки | близько 1000 кг |
| Температура навколишнього середовища | від −5 до +40 °C |
| Висота встановлення | до 1000 м |
Запит ціни та строку поставки
MESA CBGS-2 — КРУЕ первинного розподілу 52 кВ з одинарною та подвійною системою шин, до 2000 А, MESA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які габарити й маса комірки CBGS-2?
Комірка має розміри 820 × 2650 × 1910 мм (Ш × В × Г) і важить близько 1000 кг.
Скільки кабелів можна під'єднати на фазу?
До трьох силових кабелів перерізом до 500 мм² через роз'єми Pfisterer розміру 3 і ще один комплект для трансформаторів напруги або ОПН.
Які випробувальні напруги має CBGS-2?
Випробувальна напруга промислової частоти становить 95 кВ, грозовий імпульс 250 кВ за номінальної напруги 52 кВ.
