NR PCS-8600 / PCS-8100 — перетворювальні вентилі передач постійного струму (тиристорні LCC та IGBT VSC-MMC) із системою охолодження PCS-9510
NR PCS-8600 і PCS-8100 — перетворювальні вентилі для підстанцій постійного струму, тиристорні LCC (випробувані на ±800 кВ / 6250 А) та IGBT-вентилі MMC до ±535 кВ / 3000 МВт. До них NR постачає систему водяного охолодження PCS-9510. Обладнання працює на далеких передачах, вставках постійного струму й у багатотермінальних мережах.
- PCS-8600 (LCC/UHVDC)
- тиристорні вентилі для передач ±800 кВ / 6250 А і вище; вентилі, VCU, система охолодження
- PCS-8100 (VSC-MMC)
- IGBT-вентилі модульного багаторівневого перетворювача, освоєно до ±535 кВ / 3000 МВт (типові випробування за участі DNV GL, 2017)
- Вогнестійкість матеріалів
- UL94-V0 (PCS-8600)
- Компонування
- U-подібна етажерка з каналом обслуговування (8600); вертикальні башти, схеми «—» і «[]» (8100)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
NR постачає вентилі для найбільших проєктів Китаю. Серед замовлень є передача надвисокої напруги ±1100 кВ / 12 000 МВт Чанцзі – Гуцюань протяжністю 3324 км.

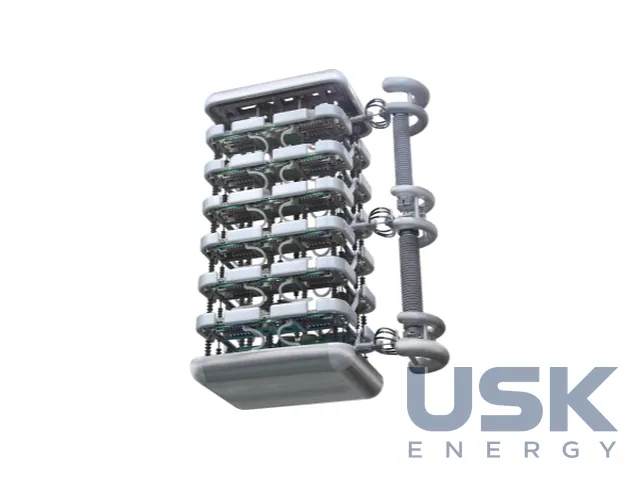

PCS-8600 призначено для ліній постійного струму з комутацією від мережі (LCC), у тому числі надвисокої напруги. Система складається з вентилів, блока керування вентилями VCU та водяного охолодження. Перетворювач побудовано за дванадцятипульсною схемою з вентильних башт, башта складається з ярусів, ярус з модулів, модуль зі збірок. У вентилі є тиристори, радіатори, вирівнювальні й демпферні кола, насичувальні реактори, блоки керування тиристорами TCU та обмежувачі перенапруг. Типові випробування NR провела на ±800 кВ / 6250 А. Компонування U-подібне, пласке й багатоярусне, з утопленим каналом обслуговування, а яруси з'єднано підвісними ізоляторами для сейсмостійкості.

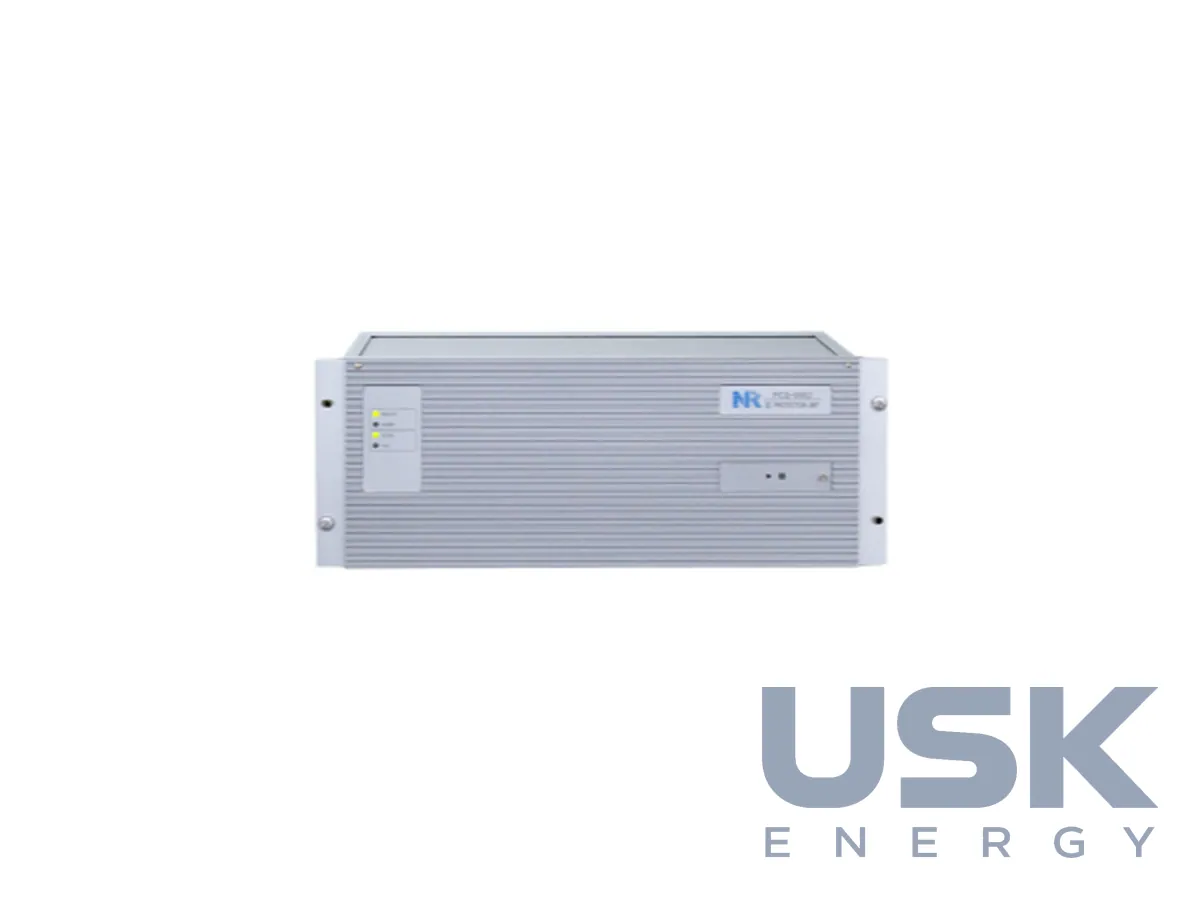

У PCS-8600 водяні та електричні кола розділено, матеріали самозгасні класу UL94-V0. Демпферні параметри підібрано на менші втрати, канали радіаторів турбулізувальні. TCU мають подвійне саможивлення на високому потенціалі й не бояться провалів напруги, а змінна тривалість імпульсів виключає хибне вимкнення під час випробувань на холостому ходу. VCU перетворює команди системи керування на імпульси для TCU, веде онлайн-моніторинг основних елементів і швидко локалізує відмови каналів.
PCS-8100 є IGBT-вентилем модульного багаторівневого перетворювача напруги (MMC) для передач HVDC SuperCon. Вентиль кожної фази зібрано з підмодулів з IGBT і конденсатором та послідовних реакторів. Змінюючи кількість увімкнених підмодулів, гнучко регулюють вихідну напругу й потужність при малих гармоніках і низькій частоті комутації. Конструкція модульна й вертикальна, лінійне або П-подібне компонування підбирають під напругу, потужність і майданчик. Цифрові драйвери, захист підмодулів від перенапруг і патентоване відведення тепла продовжують ресурс IGBT. Типові випробування вентиля пройшли за участі DNV GL у 2017 році.
PCS-9510 охолоджує вентилі силової електроніки. Замкнений внутрішній контур відводить тепло від вентилів, зовнішній охолоджує теплоносій за схемою «вода–вода» або «вода–повітря», а окрема система керування та захисту стежить за роботою. Обслуговувати охолодження можна без зупинки передачі.
Технічні характеристики
| PCS-8600 (LCC/UHVDC) | тиристорні вентилі для передач ±800 кВ / 6250 А і вище; вентилі, VCU, система охолодження |
|---|---|
| PCS-8100 (VSC-MMC) | IGBT-вентилі модульного багаторівневого перетворювача, освоєно до ±535 кВ / 3000 МВт (типові випробування за участі DNV GL, 2017) |
| Вогнестійкість матеріалів | UL94-V0 (PCS-8600) |
| Компонування | U-подібна етажерка з каналом обслуговування (8600); вертикальні башти, схеми «—» і «[]» (8100) |
| Керування тиристорами | TCU з подвійним саможивленням, змінна тривалість імпульсу |
| Охолодження PCS-9510 | замкнений внутрішній водяний контур, зовнішній «вода–вода» або «вода–повітря», СКЗ охолодження |
| Застосування | далекі передачі, вставки постійного струму, багатотермінальні мережі |
Запит ціни та строку поставки
NR PCS-8600 / PCS-8100 — перетворювальні вентилі передач постійного струму (тиристорні LCC та IGBT VSC-MMC) із системою охолодження PCS-9510, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 90 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 90 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які параметри випробувано тиристорні вентилі PCS-8600?
NR провела типові випробування вентилів ±800 кВ / 6250 А. Вентилі NR працюють і на передачі ±1100 кВ / 12 000 МВт Чанцзі – Гуцюань.
До якої напруги й потужності освоєно IGBT-вентилі PCS-8100?
До ±535 кВ / 3000 МВт. Типові випробування пройшли за участі DNV GL у 2017 році.
Як охолоджуються вентилі?
Системою PCS-9510 із замкненим внутрішнім водяним контуром і зовнішнім контуром «вода–вода» або «вода–повітря». Обслуговування можливе без зупинки.
