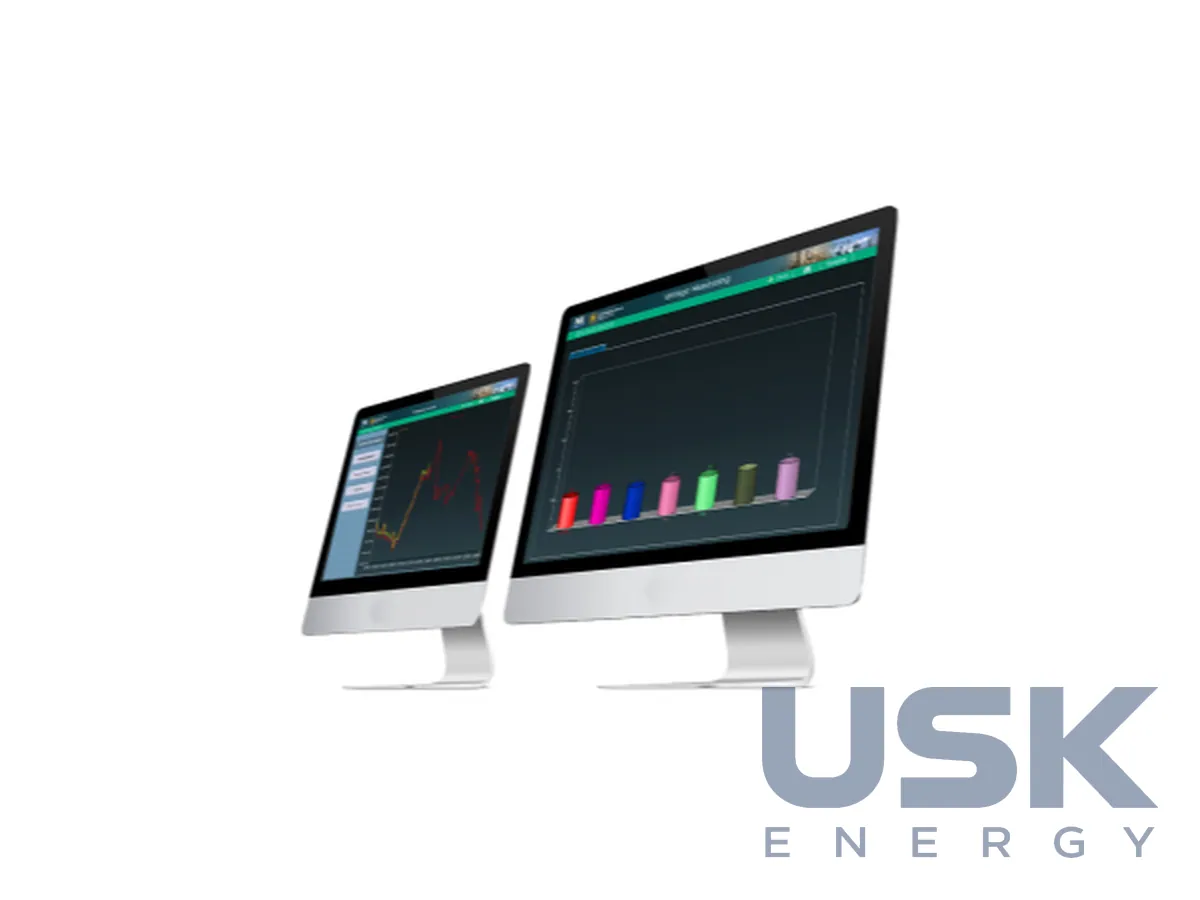

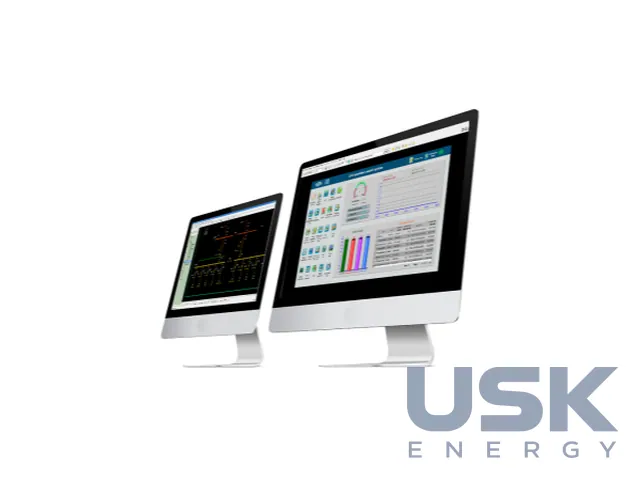

NR PCS-9000 EMS / DMS — програмні комплекси керування енергосистемою та розподільними мережами
PCS-9000 об’єднує програмну платформу NR для диспетчерських центрів, на якій побудовано систему керування енергосистемою (EMS) для передавальних мереж і систему керування розподільними мережами (DMS). Обидві працюють у єдиному прикладному середовищі за стандартами IEC 61970 та IEC 61968 (модель CIM), тож інтеграція з іншими системами простіша, а раніше зроблені вкладення зберігаються. EMS впроваджено в кількох сотнях проєктів у Китаї та за кордоном.
- Стандарти
- IEC 61970 (CIM), IEC 61968
- EMS
- SCADA, AGC (LFC, резерви, графіки), PAS (оцінювання стану, потокорозподіл, аналіз режимів, СКЗ, OPF, АРНРП), DTS, WAMS, OMIS, Web
- DMS
- SCADA, NAO (FLISR, оцінювання стану, СКЗ, АРНРП, реконфігурація фідерів, прогноз навантаження), OMS, обробка викликів споживачів, DTS, ESB, FA
- Відображення
- ГІС-платформа (DMS), веб-доступ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PCS-9000 EMS працює як спеціалізована система реального часу. Вона допомагає диспетчерам контролювати, керувати й оптимізувати роботу енергосистеми з погляду якості електроенергії та економічності режимів. Базова підсистема SCADA виконує збір і обробку даних, телекерування та регулювання, реєстрацію подій, розрахунки й статистику, тренди, розбір аварій, обробку тривог, розфарбовування топології та розмежування зон відповідальності. AGC керує генерацією, регулює частоту й перетоки, контролює резерви, планує генерацію та обміни й дає надкороткостроковий прогноз навантаження.
Прикладний пакет PAS охоплює моделювання й топологію мережі, оцінювання стану, диспетчерський розрахунок потокорозподілу, короткостроковий прогноз навантаження, аналіз режимів за вимкнень елементів, розрахунок струмів КЗ, розрахунок OPF і автоматичне регулювання напруги та реактивної потужності. Додатково передбачено тренажер диспетчера DTS, систему моніторингу перехідних режимів WAMS з аналізом низькочастотних коливань, систему оперативного обліку OMIS і веб-доступ до однолінійних схем, тривог, трендів і звітів.
PCS-9000 DMS призначена для центрів керування розподільними мережами. Її SCADA контролює фідери, вимикачі, RMU, розподільні пункти та трансформаторні підстанції, а ГІС слугує платформою відображення. Дані SCADA служать базовими для всіх застосунків DMS. Модуль аналізу мережі виконує локалізацію пошкодження, ізоляцію та відновлення живлення (FLISR), оцінювання стану, розрахунок потокорозподілу та струмів КЗ, регулювання напруги, реконфігурацію фідерів і прогноз навантаження. Систему керування відключеннями OMS, обробку викликів споживачів із використанням даних АСКОЕ, тренажер, сервісну шину ESB для зв’язку з CIS, GIS і AMR та автоматизацію фідерів FA зібрано в тому самому комплексі. За даними викликів система керування заявками визначає причини та місця відключень і пришвидшує їх обробку.
Кібербезпеку PCS-9000 виробник будує з урахуванням NERC CIP, ISO 27001 та IEEE 1686, з двофакторною автентифікацією, єдиним входом (SSO) і рольовим доступом, а сама система пройшла перевірку захищеності. Робочі листи в DMS ведуться за налаштовуваними маршрутами, і за даними NR до 90 % щоденних операцій вдається автоматизувати. Для замовників NR виконує проєктування, налагодження та супровід систем.
Технічні характеристики
| Стандарти | IEC 61970 (CIM), IEC 61968 |
|---|---|
| EMS | SCADA, AGC (LFC, резерви, графіки), PAS (оцінювання стану, потокорозподіл, аналіз режимів, СКЗ, OPF, АРНРП), DTS, WAMS, OMIS, Web |
| DMS | SCADA, NAO (FLISR, оцінювання стану, СКЗ, АРНРП, реконфігурація фідерів, прогноз навантаження), OMS, обробка викликів споживачів, DTS, ESB, FA |
| Відображення | ГІС-платформа (DMS), веб-доступ |
| Масштаб | сотні впроваджених ліцензій EMS у Китаї та інших країнах |
Запит ціни та строку поставки
NR PCS-9000 EMS / DMS — програмні комплекси керування енергосистемою та розподільними мережами, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Питання та відповіді
На яких стандартах побудовано PCS-9000?
На моделі CIM за IEC 61970 та IEC 61968. Єдине прикладне середовище спрощує інтеграцію EMS і DMS з іншими системами.
Які функції входять до пакета PAS системи EMS?
Оцінювання стану, розрахунок потокорозподілу, прогноз навантаження, аналіз режимів за вимкнень, розрахунок струмів КЗ, OPF і регулювання напруги та реактивної потужності. Окремо є AGC, DTS і WAMS.
Що дає PCS-9000 DMS для розподільних мереж?
SCADA фідерів і трансформаторних підстанцій на ГІС-платформі, локалізацію й ізоляцію пошкоджень з відновленням живлення (FLISR), реконфігурацію фідерів і систему OMS. Дані АСКОЕ використовуються для обробки викликів споживачів.
