NR PCS-221 / PCS-222 — об’єднувальні пристрої (Merging Unit) та інтелектуальні термінали вимикача для цифрових підстанцій
NR PCS-221 / PCS-221S і PCS-222 належать до пристроїв рівня процесу для цифрових підстанцій за стандартом IEC 61850. Їх встановлюють поруч із первинним обладнанням у шафах із захистом від пилу, вологи та електромагнітного випромінювання. Пристрої замінюють мідні контрольні кабелі оптичними лініями зв’язку з терміналами захисту та керування на підстанціях усіх класів напруги.
- Стандарти
- IEC 61850-9-2 (SV), IEC 61850-8-1 (GOOSE), IEC 61869-9, IEC 62439 PRP/HSR
- АЦП
- 16 біт, 80 вибірок за період (PCS-221)
- Джерела сигналів
- звичайні ТС/ТН або електронні LPIT/ECVT по оптиці
- Корпуси PCS-221S
- 6U 1/3, 1/2 і 1/1 × 19″; до 329 дискретних входів / 175 виходів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

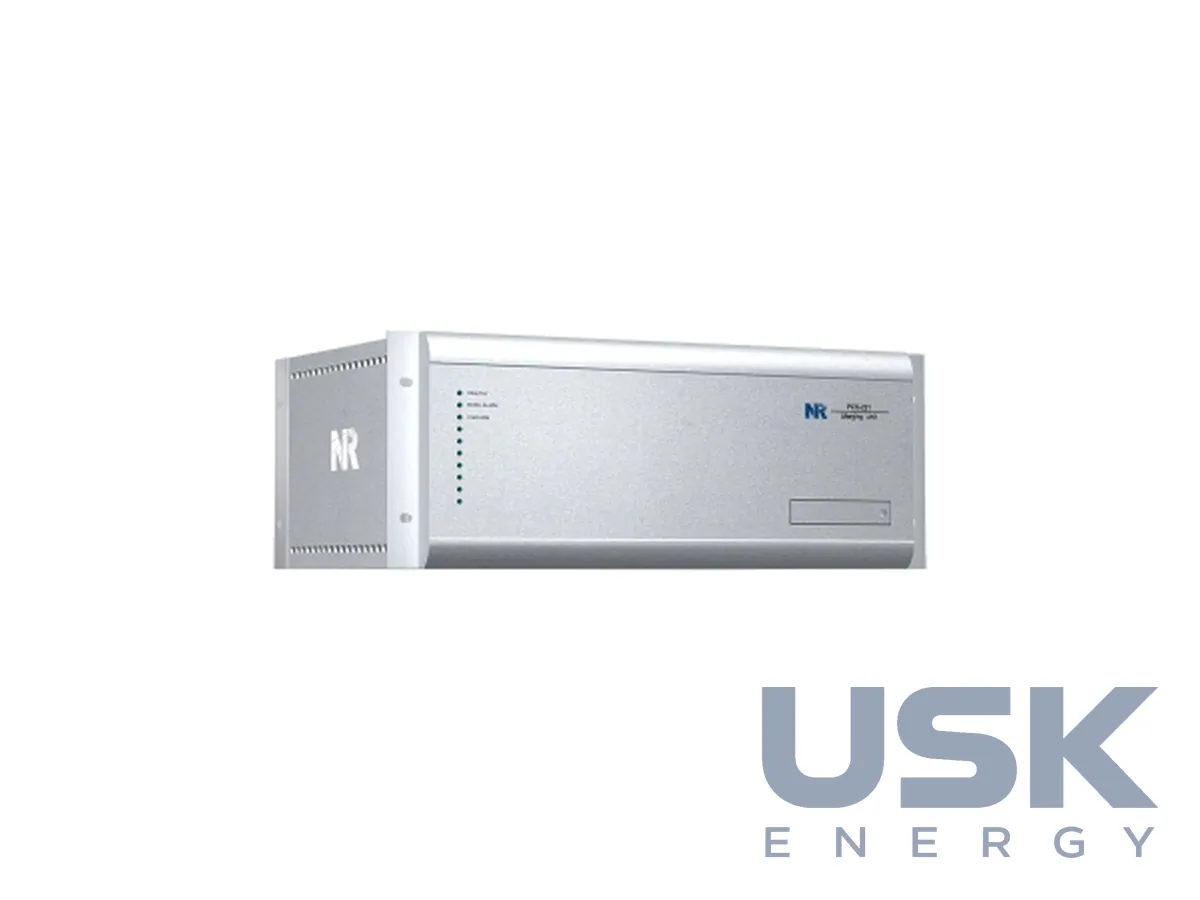

Об’єднувальний пристрій PCS-221 оцифровує аналогові сигнали струмів і напруг і передає вибіркові значення (SV) терміналам захисту, контролерам приєднань і лічильникам оптичними каналами за IEC 61850-9-2. Багатопроцесорна DSP-архітектура та 16-розрядні АЦП, по два на кожен канал, працюють із частотою 80 вибірок за період, а розрахунок даних укладається в один інтервал дискретизації. Терміналам захисту дані зазвичай передають у режимі «точка-точка», контролерам приєднань і лічильникам через мережу Ethernet. Реєстратор пристрою зберігає 128 останніх змін дискретних сигналів і 128 записів самоконтролю.
Коли MU працює з кількома електронними й електромагнітними трансформаторами, вибірки треба синхронізувати. PCS-221 робить це за сигналом PPS або методом інтерполяції з корекцією кута, що не залежить від GPS, а на практиці обидва методи поєднують. Підтримуються передавання й приймання GOOSE, приймання напруги шин від іншого MU та перемикання кіл напруги, синхронізація за IEEE 1588, PPS та IRIG-B.

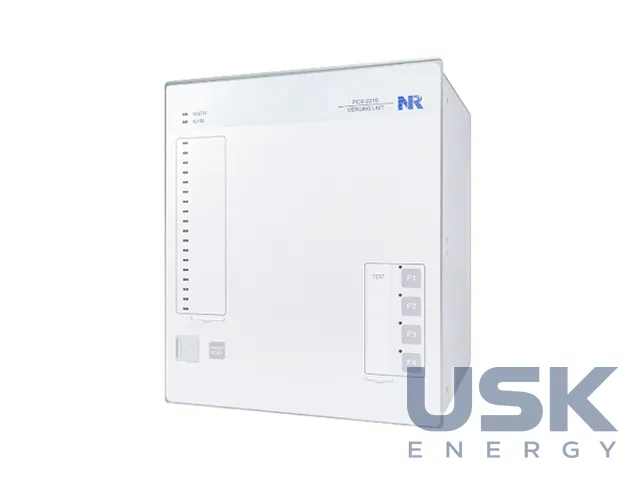

PCS-221S нового покоління працює і як автономний об’єднувальний пристрій (SAMU), що оцифровує сигнали звичайних трансформаторів струму й напруги, і як приймач цифрових даних малопотужних вимірювальних трансформаторів (LPIT, ECVT). Він підтримує IEC 61869-9, IEC 61850 редакцій 1 і 2, резервування PRP та HSR за IEC 62439 і має чотири оптичні порти 100Base-FX. Пристрій також виконує функції інтелектуального термінала керування вимикачем, роз’єднувачами та заземлювачами. Корпуси висотою 6U бувають шириною 1/3, 1/2 і повні 19″, у повному доступно до 329 дискретних входів або 175 виходів.
PCS-222 працює як інтелектуальний термінал вимикача. Він приймає за GOOSE команди вимкнення, ввімкнення та АПВ від захистів і контролерів, керує вимикачем, чотирма роз’єднувачами та чотирма заземлювачами через 33 виходи і збирає 54 дискретні сигнали положення та стану привода й трансформатора. Час від приймання GOOSE до спрацювання вихідного реле менший за 7 мс, і «шторм» у мережі на нього майже не впливає. Модульна апаратна частина спрощує модернізацію та обслуговування, а набір додаткових модулів підбирають під вимоги конкретного об’єкта.
Технічні характеристики
| Стандарти | IEC 61850-9-2 (SV), IEC 61850-8-1 (GOOSE), IEC 61869-9, IEC 62439 PRP/HSR |
|---|---|
| АЦП | 16 біт, 80 вибірок за період (PCS-221) |
| Джерела сигналів | звичайні ТС/ТН або електронні LPIT/ECVT по оптиці |
| Корпуси PCS-221S | 6U 1/3, 1/2 і 1/1 × 19″; до 329 дискретних входів / 175 виходів |
| PCS-222 | 54 дискретні входи, 33 виходи; керування вимикачем, 4 роз’єднувачами та 4 заземлювачами |
| Час реакції на GOOSE | менше 7 мс (PCS-222) |
| Синхронізація | IRIG-B, PPS, IEEE 1588, SNTP |
| Встановлення | у шафах біля первинного обладнання (пило-, вологозахищених) |
Запит ціни та строку поставки
NR PCS-221 / PCS-222 — об’єднувальні пристрої (Merging Unit) та інтелектуальні термінали вимикача для цифрових підстанцій, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З якою частотою дискретизації працює PCS-221?
80 вибірок за період із 16-розрядними АЦП, по два на кожен канал. Вибіркові значення передаються за IEC 61850-9-2.
Якими апаратами керує інтелектуальний термінал PCS-222?
Вимикачем, чотирма роз’єднувачами та чотирма заземлювачами через 33 виходи. Термінал збирає 54 дискретні сигнали й реагує на команду GOOSE менш ніж за 7 мс.
Чи підходить PCS-221S для малопотужних вимірювальних трансформаторів?
Так, він приймає цифрові дані LPIT і ECVT за IEC 61869-9. Той самий пристрій працює як автономний MU для звичайних ТС і ТН.
