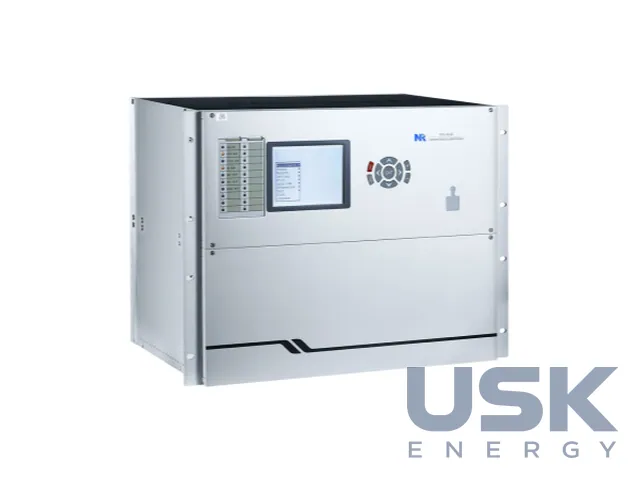

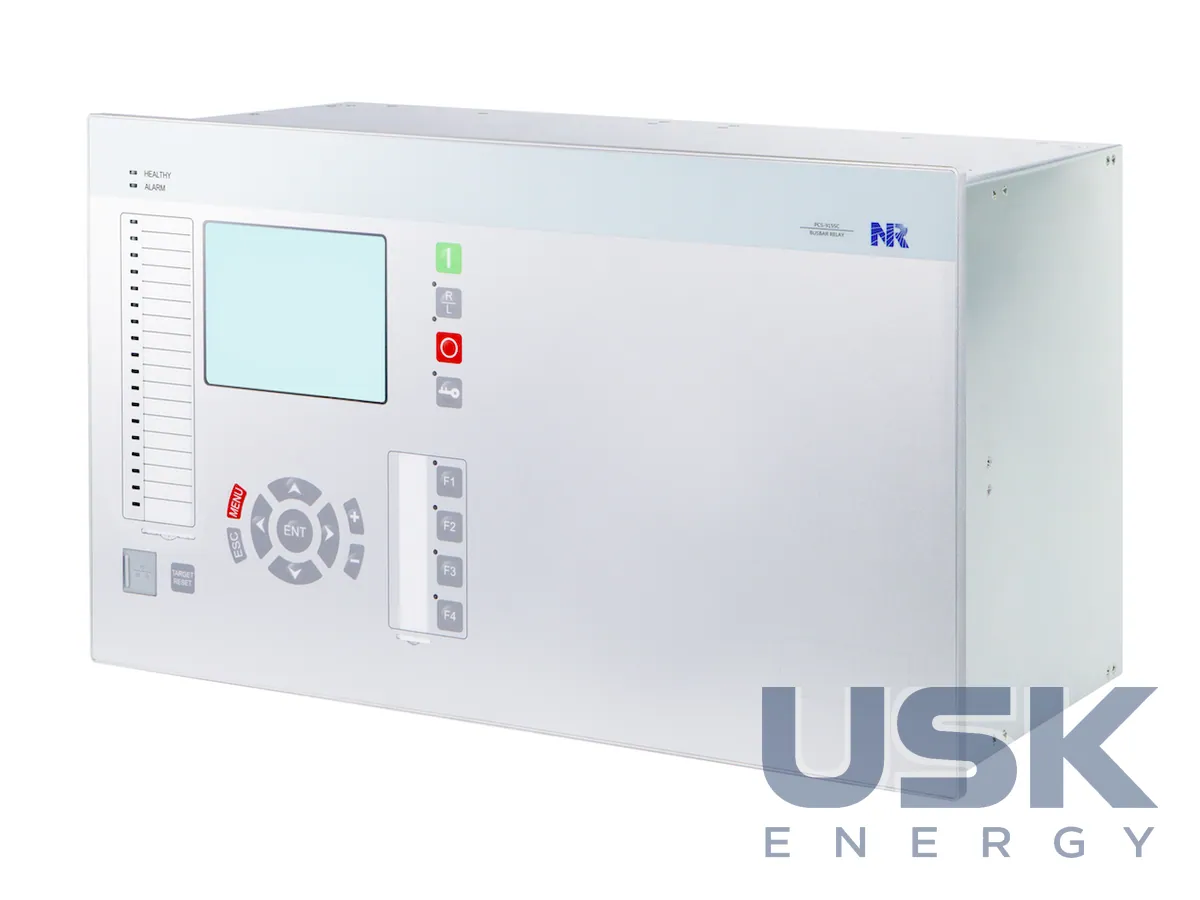

NR PCS-915 — термінал диференційного захисту шин (централізований і розподілений)
NR PCS-915 об’єднує мікропроцесорні термінали низькоомного диференційного захисту збірних шин для розподільних установок усіх класів напруги. Централізований PCS-915IC захищає до 25 приєднань в одній шафі, розподілений PCS-915ID працює з кількістю до 32 блоків приєднань по оптоволокну. Термінали застосовують на підстанціях і електростанціях.
- Виконання
- PCS-915IC, PCS-915SC — централізовані; PCS-915ID, PCS-915SD — розподілені (центральний блок + блоки приєднань)
- Кількість приєднань
- до 25 (915IC); до 32 блоків приєднань (915ID)
- Схеми РУ
- одна/дві системи шин із секціонуванням, з обхідною СШ, півторна, багатокутник
- Основний захист
- низькоомний диференційний захист шин (87B) з пусковим і вибірковими органами, DPFC
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
До сімейства входять дві групи терміналів. У централізованих PCS-915IC і PCS-915SC усі струмові кола заводять в одну шафу. У розподілених PCS-915ID і PCS-915SD центральний блок пов’язаний із блоками приєднань оптоволокном у режимі «точка-точка». Центральний блок розраховує захист і керує пристроєм, а блоки приєднань збирають аналогові та дискретні сигнали й виконують команди вимкнення і ввімкнення. Моделі з індексом S належать до платформи PCS-S і конфігуруються програмою PCS-Studio. За документацією PCS-915SC, шинний захист охоплює до 4 систем шин і 32 приєднання.
Термінали працюють з однією системою шин із секціонуванням і без нього, двома системами шин, двома системами з обхідною, півторною схемою та багатокутником. Топологію задають у налаштуваннях, а схема шин відображається динамічно за положенням роз’єднувачів. Невідповідність їхніх блок-контактів термінал виводить на сигналізацію.
Основна функція (87B) вимикає КЗ на шинах швидше за період промислової частоти. Пусковий орган (check zone) працює разом із вибірковими органами кожної секції, тому вимикається лише пошкоджена секція, а зона знеструмлення мінімальна. Пофазний диференційний захист поєднує сталу складову та аварійну складову DPFC. Запатентований метод зваженого виявлення насичення ТС і гармонічне гальмування втримують захист від хибної дії при зовнішніх КЗ, якщо трансформатори струму правильно працюють щонайменше 3 мс. Типовий час дії DPFC-захисту в PCS-915SC не перевищує 15 мс, у PCS-915ID становить до 20 мс. Додатково передбачено пуск за напругою.
Окрім шинного захисту, термінали виконують ПРВВ (50BF) зі струмовим органом, що повертається не довше ніж за 12 мс, захист мертвої зони (50DZ), захист шиноз’єднувального та секційного вимикачів, захист приєднань і захист від неповнофазного режиму. Для ШЗВ і СВ доступні МСЗ, захист від увімкнення на КЗ і диференційний захист мертвої зони за двох ТС, а в PCS-915SC також захисти за напругою та частотою. Підтримуються IEC 61850-8-1 і IEC 61850-9-2 з кількістю до 32 оптичних портів для SV і GOOSE, DNP3.0, IEC 60870-5-103, Modbus, резервування PRP/HSR, синхронізація IRIG-B, SNTP і PPS. Реєстратор зберігає 1024 події та осцилограми у форматі COMTRADE, передній порт RJ45 служить для налаштування й перевірки.
Технічні характеристики
| Виконання | PCS-915IC, PCS-915SC — централізовані; PCS-915ID, PCS-915SD — розподілені (центральний блок + блоки приєднань) |
|---|---|
| Кількість приєднань | до 25 (915IC); до 32 блоків приєднань (915ID) |
| Схеми РУ | одна/дві системи шин із секціонуванням, з обхідною СШ, півторна, багатокутник |
| Основний захист | низькоомний диференційний захист шин (87B) з пусковим і вибірковими органами, DPFC |
| Час спрацювання | менше періоду промислової частоти |
| Додаткові функції | ПРВВ (50BF), захист мертвої зони (50DZ), захист ШЗВ/СВ, МСЗ, захист від неповнофазного режиму |
| Протоколи | IEC 61850-8-1, IEC 61850-9-2 (до 32 оптичних портів SV/GOOSE), DNP3.0, IEC 60870-5-103 |
| Реєстрація | 32–1024 осцилограм COMTRADE, 1024 подій |
Запит ціни та строку поставки
NR PCS-915 — термінал диференційного захисту шин (централізований і розподілений), NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки приєднань захищає PCS-915?
Централізований PCS-915IC захищає до 25 приєднань. Розподілений PCS-915ID працює з кількістю до 32 блоків приєднань, з’єднаних із центральним блоком оптоволокном.
Які схеми розподільних установок підтримує термінал?
Одна та дві системи шин із секціонуванням, схеми з обхідною системою шин, півторна схема й багатокутник. Топологію задають у налаштуваннях терміналу.
Яка швидкодія диференційного захисту шин PCS-915?
Захист вимикає КЗ на шинах швидше за період промислової частоти. Типовий час дії DPFC-захисту PCS-915SC не перевищує 15 мс.
