COMAR MVCELL — автоматичні установки компенсації реактивної потужності СН до 24 кВ, до 4 Мвар на ступінь
COMAR MVCELL — автоматичні установки компенсації реактивної потужності середньої напруги у вигляді комплектних металевих комірок. Кожен ступінь розраховано на напругу до 24 кВ і потужність до 4 Мвар, більші потужності набирають паралельними ступенями. Одноступеневе виконання компенсує окреме навантаження, наприклад великий двигун, багатоступеневе обслуговує мережу підприємства з багатьма навантаженнями.
- Напруга ступеня
- до 24 кВ
- Потужність ступеня
- до 4 Мвар; більше — паралельні ступені
- Стійкість до КЗ
- Icw до 50 кА / 3 с
- Ступінь захисту
- IP3X (стандарт IP30) … IP55
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

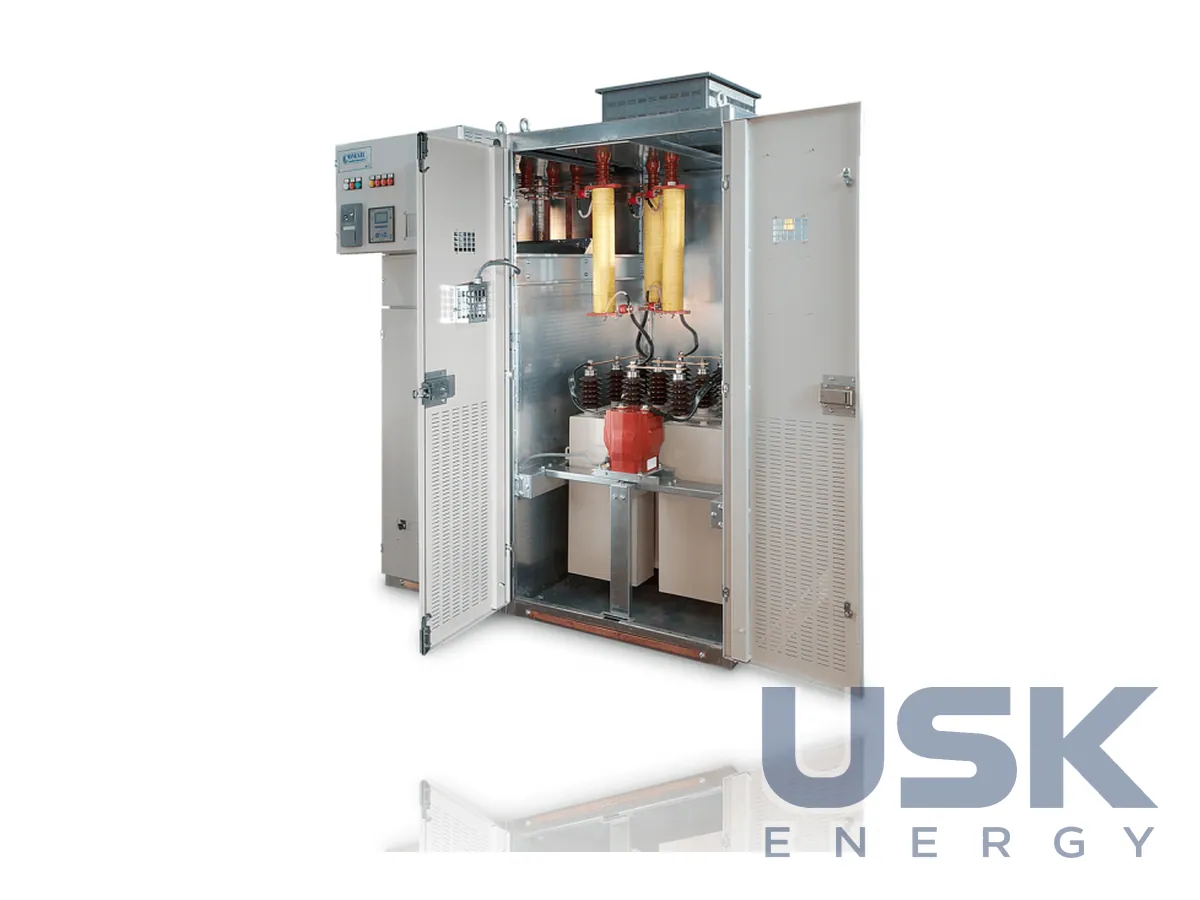

Ввідна комірка містить кабельний ввід, вимикач навантаження, зокрема із заземлювальними ножами, механічне блокування, вимірювальні трансформатори, ОПН і шафу керування. Кожен ступінь компенсації має запобіжники HRC, комутаційний апарат (контактор або вимикач), послідовний реактор і конденсаторну батарею з трифазних конденсаторів чи батарей. Реактор буває демпфувальним, що обмежує кидок струму, або антирезонансним на 189 Гц. Живлення підводять кабелем знизу. Стандартна комірка має ступінь захисту IP30, на замовлення до IP55. Комірки постачають як компактні готові платформи, тому їх швидко встановлюють і підключають до мережі.
Стійкість до КЗ сягає 50 кА протягом 3 с. Номінальні параметри, BIL і рівень гармонік добирають під конкретний проєкт. Серед опцій ТС небалансу для схеми подвійної зірки, пристрої швидкого розряду, вентиляція, сигналізація перегоряння запобіжників, ємнісні ізолятори з індикацією напруги, оглядове ІЧ-вікно, обігрів з гігростатом, освітлення та детектор диму.
Система діагностики стежить за мінімальною та максимальною напругою (ANSI 27/59), перегрівом шафи, недокомпенсацією та високим THDi. Небаланс батареї контролюють за напругою нейтралі (59N) або за струмом між нейтралями подвійної зірки (46N). Є захист від перевантаження (49RMS) і надструмів (50/51), датчики тиску в конденсаторах і пожежна сигналізація. Струмовий захист виконують одним реле з трьома трансформаторами струму, захист небалансу схеми YY одним реле з одним ТС. Детектор диму та сигналізацію перегріву у ввідній комірці підключають до системи пожежного захисту об'єкта. Установки працюють у приміщеннях і назовні на висоті до 4500 м, зокрема в 20-футових контейнерах.
COMAR випускає автоматичні установки до 24 кВ і фіксовані до 33 кВ. Серед виконаних проєктів дві автоматичні установки по 3,5 Мвар на 11 кВ у контейнерах IP55 для заводу Petronas у Малайзії, кожна з трьох конденсаторних батарей з блокувальними реакторами. Обидві установки можуть працювати в режимі master/slave, щоб компенсація не переривалася в разі збою на лініях живлення. Контейнери перевезли морем без дерев'яної тари й поставили прямо на фундамент. Для опріснювальної станції Al Khobar 2 у Саудівській Аравії поставлено дві автоматичні системи по 2800 квар на 13,8 кВ, 60 Гц. На цементному заводі групи LafargeHolcim напівавтоматичні установки 5,5 кВ компенсують потужні двигуни дробарок.
Технічні характеристики
| Напруга ступеня | до 24 кВ |
|---|---|
| Потужність ступеня | до 4 Мвар; більше — паралельні ступені |
| Стійкість до КЗ | Icw до 50 кА / 3 с |
| Ступінь захисту | IP3X (стандарт IP30) … IP55 |
| Реактори | струмообмежувальні або антирезонансні (189 Гц) |
| Комутація | контактор або вимикач на ступінь |
| Захисти | ANSI 27/59, 46N, 59N, 49RMS, 50/51; перегрів, пожежа |
| Висота встановлення | до 4500 м |
| Встановлення | внутрішнє / зовнішнє, зокрема в 20-футовому контейнері |
Запит ціни та строку поставки
COMAR MVCELL — автоматичні установки компенсації реактивної потужності СН до 24 кВ, до 4 Мвар на ступінь, COMAR Condensatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу має один ступінь MVCELL?
Ступінь розраховано на напругу до 24 кВ і потужність до 4 Мвар. Більші потужності отримують паралельним увімкненням ступенів.
Які реактори встановлюють у ступенях MVCELL?
Послідовний реактор у кожному ступені буває демпфувальним для обмеження кидка струму або антирезонансним на 189 Гц.
Які захисти має установка MVCELL?
Передбачено захист від мінімальної та максимальної напруги (ANSI 27/59), небалансу (59N або 46N), перевантаження (49RMS) і надструмів (50/51). Стійкість до КЗ до 50 кА протягом 3 с.
