COMAR BMT — конденсаторні батареї СН до 24 кВ і вище, до 14,4 Мвар
COMAR BMT — конденсаторні батареї середньої напруги для компенсації реактивної потужності на промислових підприємствах і підстанціях. Їх складають з однофазних конденсаторів CMMT, стандартні виконання мають потужність до 14,4 Мвар, а багатоярусні рами виводять робочу напругу за межі 24 кВ.
- Напруга
- до 24 кВ; вище — багатоярусні рами
- Потужність
- 3,6; 7,2; 10,8; 14,4 Мвар (6–24 конденсатори) у стандартних виконаннях
- Схема
- подвійна зірка (або трикутник) з ізольованою нейтраллю
- Виконання
- відкрита рама IP00 або шафа до IP54 (до 14,4 Мвар за 24 кВ)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Однофазні конденсатори CMMT з'єднують між собою до потрібної потужності. Типова схема — подвійна зірка з ізольованою нейтраллю та захистом від небалансу, можливе також з'єднання трикутником. Модульна конструкція дає змогу збирати як малі, так і великі батареї на різні рівні ізоляції. Якщо в одній гілці зірки пробиваються елементи, ємності гілок розходяться, між нейтралями тече струм, і реле небалансу подає сигнал або відключає батарею.
У стандартне постачання входять конденсатори, рама, опорні ізолятори, з'єднувальні шини, захист небалансу з трансформатором струму та реле і демпфувальні (струмообмежувальні) реактори. За потреби додають пристрої швидкого розряду, реактори блокування гармонік або фільтрові реактори, заземлювачі й лінійні роз'єднувачі. Запобіжники HRC ставлять у приміщеннях, вихлопні назовні. Можливі також трансформатори струму й напруги з реле захисту від перевантаження та КЗ, електромеханічні блокування, огородження для персоналу, а в шафовому виконанні теплообмінники, вентиляція та нагрівальні елементи. До комплектації також можуть входити індикатор наявності напруги з кіловольтметром і електромеханічне блокування з панеллю керування.

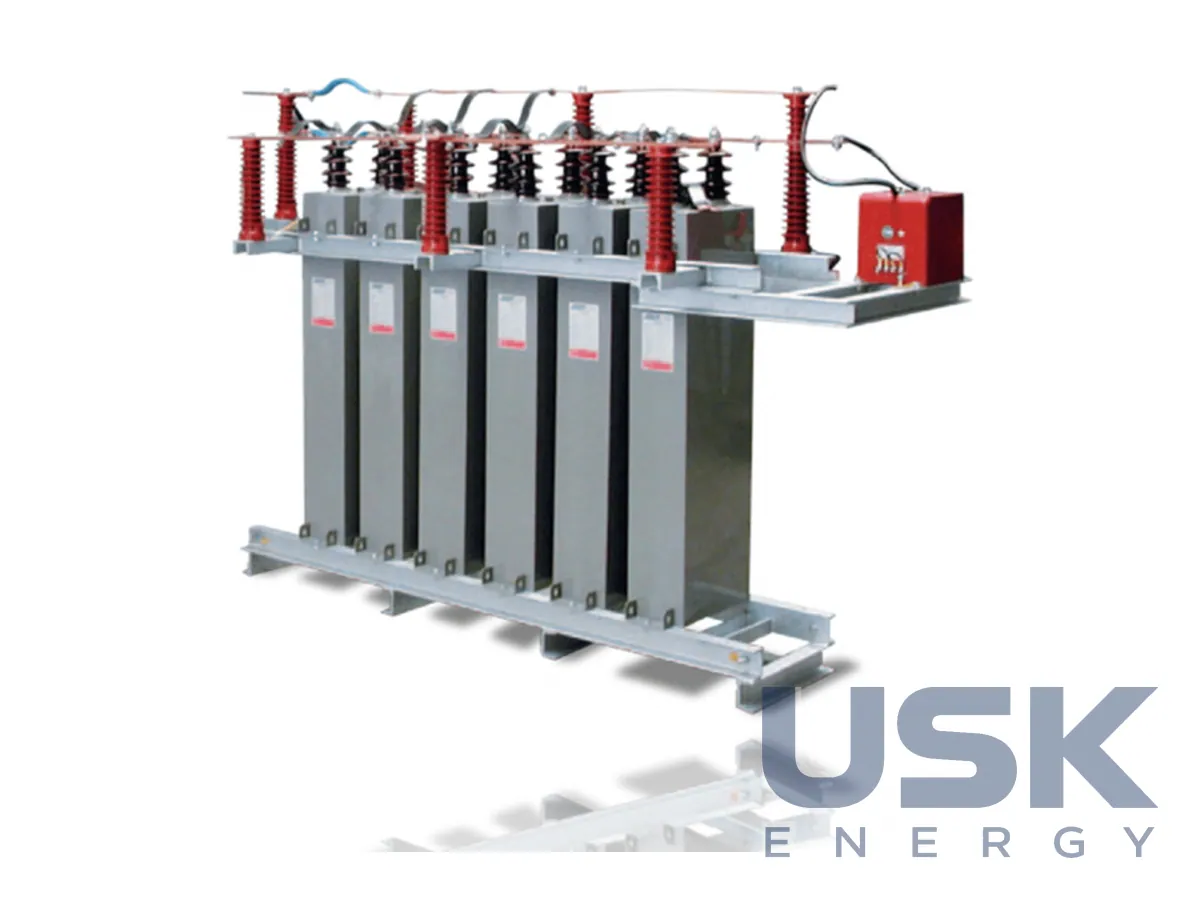

Найуживаніші стандартні виконання мають відкриту раму IP00 з демпфувальними реакторами та ТС небалансу, з вихлопними запобіжниками або з обома елементами одночасно. Шафове виконання має ступінь захисту до IP54, для потужностей до 14,4 Мвар за 24 кВ. Типовий ряд складається з 3600 квар на 6 конденсаторах, 7200 квар на 12, 10 800 квар на 18 і 14 400 квар на 24, габаритна довжина від 2020 до 4840 мм. Під конкретні вимоги замовника COMAR збирає й нестандартні батареї.
Батареї виготовляють для внутрішнього та зовнішнього встановлення, на опорі з металевим кронштейном або на підлозі з металевим огородженням. Рами роблять з гарячеоцинкованої сталі, а для корозійних середовищ з нержавної. BMT також виконують як фільтри гармонік. Повний набір аксесуарів спрощує монтаж, компактна конструкція полегшує транспортування й обслуговування, батареї розраховано на важкі кліматичні та робочі умови. Стандарт — IEC/EN 60871-1 і -4. Батареї працюють на підстанціях 6–35 кВ промислових підприємств і мережевих компаній, у нафтогазових комплексах, металургії, цементній та гірничодобувній промисловості.
Технічні характеристики
| Напруга | до 24 кВ; вище — багатоярусні рами |
|---|---|
| Потужність | 3,6; 7,2; 10,8; 14,4 Мвар (6–24 конденсатори) у стандартних виконаннях |
| Схема | подвійна зірка (або трикутник) з ізольованою нейтраллю |
| Виконання | відкрита рама IP00 або шафа до IP54 (до 14,4 Мвар за 24 кВ) |
| Встановлення | внутрішнє та зовнішнє; на опорі або на підлозі |
| Захист | вихлопні або HRC-запобіжники, ТС і реле небалансу |
| Рами | гарячеоцинкована або нержавна сталь |
| Стандарт | IEC/EN 60871-1, -4 |
Запит ціни та строку поставки
COMAR BMT — конденсаторні батареї СН до 24 кВ і вище, до 14,4 Мвар, COMAR Condensatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають стандартні батареї BMT?
Типовий ряд складається з 3600, 7200, 10 800 і 14 400 квар на 6, 12, 18 і 24 конденсаторах. Габаритна довжина від 2020 до 4840 мм.
Чи можна отримати батарею BMT на напругу понад 24 кВ?
Так, робочі напруги понад 24 кВ отримують на багатоярусних рамах. Шафове виконання IP54 виробник пропонує для потужностей до 14,4 Мвар за 24 кВ.
Які запобіжники застосовують у батареях BMT?
У приміщеннях ставлять запобіжники HRC, назовні вихлопні. Захист від небалансу виконують трансформатором струму та реле небалансу.
