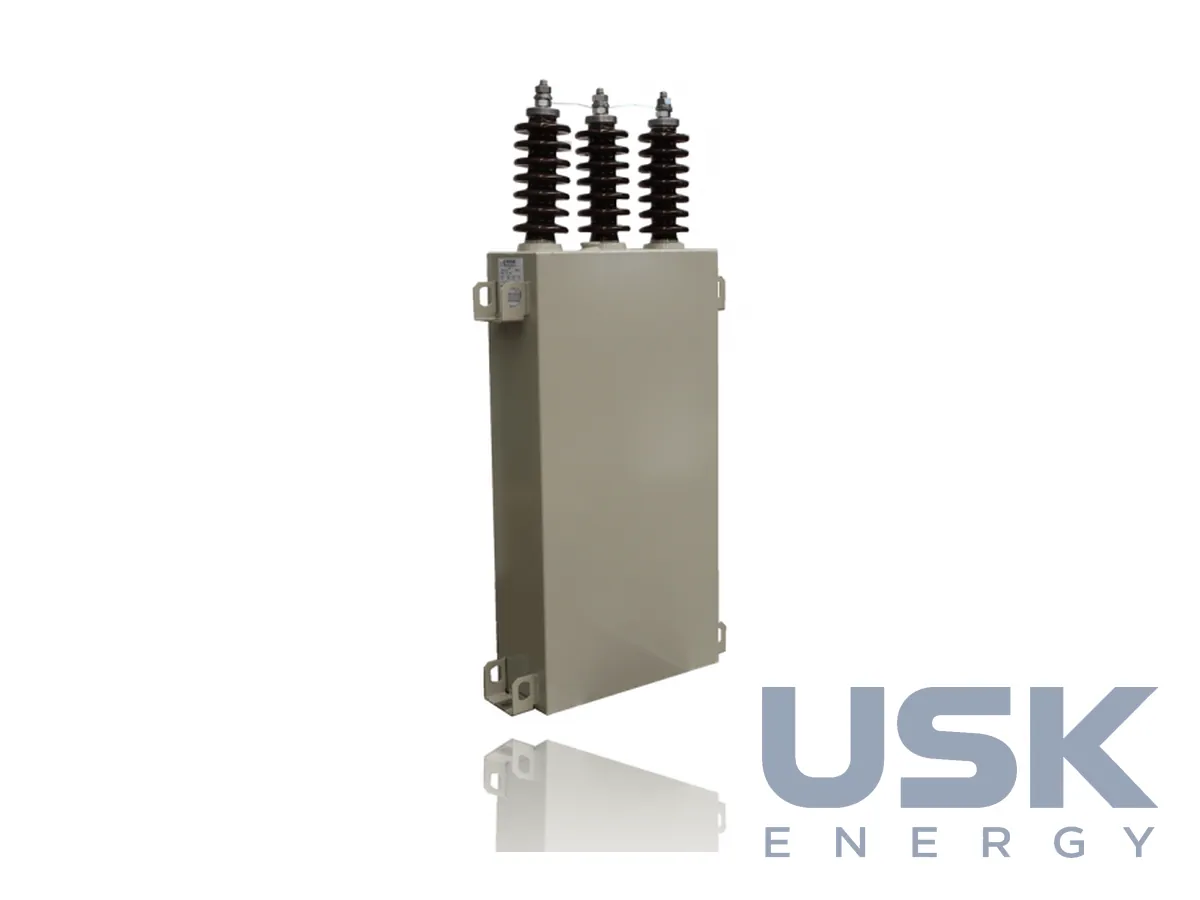

COMAR CTMT — трифазні конденсатори СН 3,3–11 кВ, 100–450 кВАр
COMAR CTMT — трифазні силові конденсатори середньої напруги на 3,3, 4,16 і 11 кВ потужністю 100–450 кВАр. Три фази зібрано в одному баку, тому конденсатор ставлять безпосередньо біля двигуна чи трансформатора без складання батареї з однофазних одиниць.
- Номінальна напруга
- 3,3 кВ (Um 3,6 кВ); 4,16 кВ (Um 7,2 кВ); 11 кВ (Um 12 кВ)
- BIL Up
- 60 / 75 кВ
- Потужність
- 100–450 кВАр
- Маса
- 23–76 кг
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Основне завдання CTMT полягає в індивідуальній компенсації реактивної потужності високовольтних електродвигунів і трансформаторів. Також їх використовують, щоб зменшити втрати в розподільних мережах. Конденсатор, встановлений поруч із двигуном, знімає реактивний струм з кабелю живлення, а одиниця з трьома фазами в одному баку займає мало місця. Виробник указує на дуже низькі втрати в самому конденсаторі, яких COMAR досягає постійним удосконаленням матеріалів і виробничого циклу на заводі поблизу Болоньї.
Конденсатори на 3,3 кВ мають рівень ізоляції Um 3,6 кВ, на 4,16 кВ Um 7,2 кВ, обидва з BIL 60 кВ. Виконання на 11 кВ має Um 12 кВ і BIL 75 кВ. Ряд потужностей — 100, 150, 200, 250, 300, 350, 400 і 450 кВАр, маса від 23 до 76 кг залежно від потужності та наявності внутрішніх запобіжників. Виконання з внутрішніми запобіжниками та без них відрізняються висотою корпусу. Виводи бувають усі ізольовані, або один вивід з'єднують з корпусом. Стандартна частота 50 Гц, на замовлення роблять конденсатори на 60 Гц, з іншими рівнями ізоляції, розмірами й вводами.
З внутрішніми запобіжниками кожен ємнісний елемент має власний запобіжник, і пробій одного елемента не виводить конденсатор з роботи. Без них ставлять зовнішні струмообмежувальні запобіжники HRC, які мають витримувати кидки струму ввімкнення, причому піковий струм не повинен перевищувати 100-кратного номінального. Запобіжник розраховують на тривалий струм 1,3 In, а з урахуванням допуску ємності до 1,15 номіналу струм одиниці може сягати 1,5 номінального. Тому COMAR радить брати номінальний струм запобіжника приблизно вдвічі більшим за номінальний струм конденсатора.
Конденсатори виготовляють за IEC/EN 60871-1 і -4, завод має сертифікати ISO 9001, ISO 14001 та OHSAS 18001. Конденсатори, виведені з експлуатації, утилізують за місцевими правилами, у країнах ЄС за директивами 91/156/EEC і 91/689/EEC. CTMT ставлять на асинхронні двигуни 3–11 кВ насосів, компресорів, млинів і дробарок, ними компенсують струм неробочого ходу силових трансформаторів. Їх також використовують у невеликих фіксованих установках компенсації на промислових підстанціях.
Технічні характеристики
| Номінальна напруга | 3,3 кВ (Um 3,6 кВ); 4,16 кВ (Um 7,2 кВ); 11 кВ (Um 12 кВ) |
|---|---|
| BIL Up | 60 / 75 кВ |
| Потужність | 100–450 кВАр |
| Маса | 23–76 кг |
| Виконання | з внутрішніми запобіжниками та без |
| Частота | 50 Гц; 60 Гц на замовлення |
| Стандарт | IEC/EN 60871-1, -4 |
Запит ціни та строку поставки
COMAR CTMT — трифазні конденсатори СН 3,3–11 кВ, 100–450 кВАр, COMAR Condensatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які рівні ізоляції мають конденсатори CTMT?
Виконання 3,3 і 4,16 кВ мають Um 3,6 і 7,2 кВ з BIL 60 кВ. Виконання 11 кВ має Um 12 кВ і BIL 75 кВ.
Як обрати зовнішній запобіжник HRC для CTMT без внутрішніх запобіжників?
COMAR рекомендує номінальний струм запобіжника приблизно вдвічі більший за номінальний струм конденсатора. Запобіжник має витримувати кидки струму ввімкнення, пік яких не перевищує 100-кратного номінального.
Для яких навантажень призначено CTMT?
Для індивідуальної компенсації асинхронних двигунів 3–11 кВ насосів, компресорів, млинів і дробарок та струму неробочого ходу силових трансформаторів. Потужність одного конденсатора від 100 до 450 кВАр.
