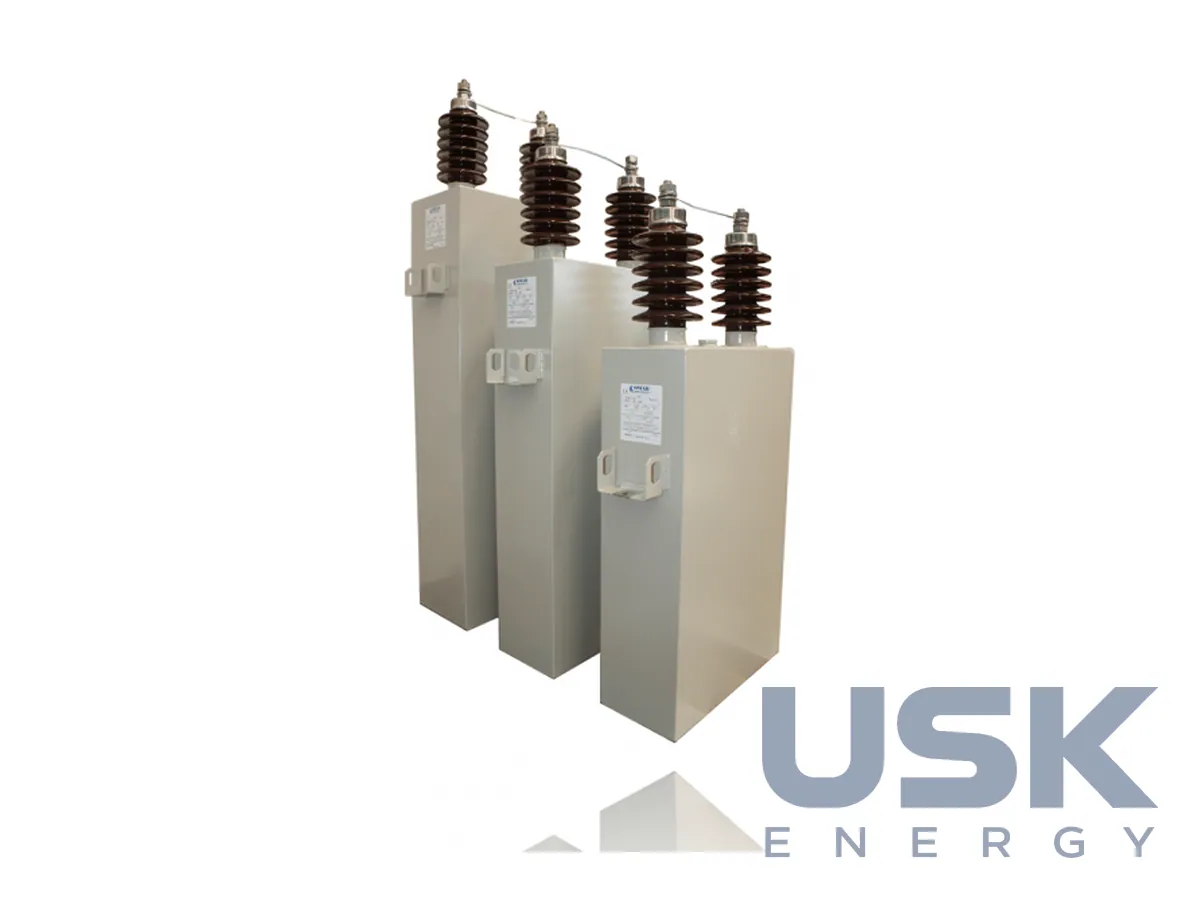

COMAR CMMT — однофазні конденсатори СН 2,08–13,86 кВ, 100–600 кВАр
COMAR CMMT — однофазні силові конденсатори середньої напруги на номінальні напруги 2,08–13,86 кВ і потужність 100–600 кВАр для мереж 3–24 кВ. З них складають трифазні конденсаторні батареї для компенсації реактивної потужності та фільтри вищих гармонік. Конденсатори виготовляють за IEC/EN 60871-1 і -4.
- Номінальна напруга Un
- 2,08; 4,16; 6,93; 13,86 кВ
- Рівень ізоляції Um
- 3,6; 7,2; 12; 24 кВ
- BIL Up
- 75/95 кВ; 125 кВ (24 кВ)
- Потужність
- 100–600 кВАр
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конденсатори CMMT виробляють на заводі COMAR поблизу Болоньї. Виробник указує на дуже низькі втрати, яких досягає постійним удосконаленням матеріалів і виробничого циклу. Батареї з CMMT підвищують коефіцієнт потужності й знижують втрати в мережі, ці конденсатори також ставлять у фільтри гармонік і в схеми захисту від перенапруг. Однофазна одиниця з одним або двома ізольованими вводами легко поєднується із сусідніми в зірку чи подвійну зірку, тому батарею набирають до потрібної потужності з однакових конденсаторів.
Ряд номінальних напруг має чотири ступені. Конденсатор на 2,08 кВ має рівень ізоляції Um 3,6 кВ, на 4,16 кВ Um 7,2 кВ, на 6,93 кВ Um 12 кВ, на 13,86 кВ Um 24 кВ. Імпульсна міцність (BIL) становить 75/95 кВ, а для класу 24 кВ 125 кВ. Потужність однієї одиниці обирають з ряду 100, 150, 200, 250, 300, 350, 400, 450, 500, 550 і 600 кВАр, маса від 26 до 98 кг. Великі типорозміри, від 450 кВАр, мають подвійні кронштейни з кожного боку. Обидва виводи можуть бути ізольованими, або один вивід з'єднують з корпусом.
Захист будують одним із двох способів. У виконанні з внутрішніми запобіжниками кожен ємнісний елемент має послідовний запобіжник, тому пошкоджений елемент вимикається, а конденсатор лишається в роботі. Такий варіант застосовний за Un ≤ 7,2 кВ і потужності ≥ 300 кВАр. Конденсатори без внутрішніх запобіжників захищають зовнішніми запобіжниками HRC або вихлопними (expulsion). У батареях великої потужності додають захист від небалансу між нейтралями подвійної зірки з трансформатором струму 24 кВ і реле небалансу. Коли в одній гілці пробиваються елементи, ємності гілок розходяться, між нейтралями з'являється струм, і реле подає сигнал або відключає батарею.
Стандартна частота 50 Гц. На замовлення COMAR виготовляє конденсатори на 60 Гц, з іншими рівнями ізоляції, розмірами та вводами, розміри в каталогах виробник не вважає остаточними. CMMT ставлять у батареї статичних конденсаторів підстанцій 6–20 кВ, ними компенсують великі двигуни й трансформатори. Інша сфера охоплює фільтрокомпенсувальні пристрої промислових підприємств, нафтогазової галузі, цементної та гірничодобувної промисловості.
Технічні характеристики
| Номінальна напруга Un | 2,08; 4,16; 6,93; 13,86 кВ |
|---|---|
| Рівень ізоляції Um | 3,6; 7,2; 12; 24 кВ |
| BIL Up | 75/95 кВ; 125 кВ (24 кВ) |
| Потужність | 100–600 кВАр |
| Маса | 26–98 кг |
| Виконання | з внутрішніми запобіжниками або без; усі виводи ізольовані або один вивід на корпусі |
| Частота | 50 Гц; 60 Гц на замовлення |
| Стандарт | IEC/EN 60871-1, -4 |
Запит ціни та строку поставки
COMAR CMMT — однофазні конденсатори СН 2,08–13,86 кВ, 100–600 кВАр, COMAR Condensatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які номінальні напруги випускають CMMT?
Ряд охоплює 2,08, 4,16, 6,93 і 13,86 кВ з рівнями ізоляції Um 3,6, 7,2, 12 і 24 кВ. BIL становить 75/95 кВ, для класу 24 кВ 125 кВ.
Коли можна замовити CMMT з внутрішніми запобіжниками?
Внутрішні запобіжники застосовні за Un ≤ 7,2 кВ і потужності від 300 кВАр. В інших випадках конденсатор захищають зовнішніми запобіжниками HRC або вихлопними.
Яка потужність і маса однієї одиниці CMMT?
Потужність одиниці від 100 до 600 кВАр, маса від 26 до 98 кг. Типорозміри від 450 кВАр мають подвійні кронштейни з кожного боку.
