PFISTERER STO / ST — гасники вібрації типу Stockbridge для проводів, грозотросів і OPGW, Ø 7–39 мм
Гасники вібрації типу Stockbridge PFISTERER обмежують еолову вібрацію проводів, грозозахисних тросів і оптичних кабелів OPGW повітряних ліній. Болтові типи STO розраховано на проводи 7,06–26,81 мм, гасники ST зі спіральним кріпленням на 7–39 мм. Їх ставлять на проводи OPGW, AAAC, ACSR та інші.
- Типи з болтовим затискачем
- STO 715 (Ø 7,06–14,37 мм), STO 1520 (Ø 14,38–20,28 мм), STO 2027 (Ø 20,29–26,81 мм)
- Типи зі спіральним кріпленням
- ST 715, ST 1523, ST 2331, ST 3139 (Ø 7–39 мм)
- Проводи
- OPGW, AAAC, ACSR та ін.
- Матеріали
- затискач — литий алюмінієвий сплав; вантажі й несучий трос — оцинкована сталь; спіралі — сталь, плакована алюмінієм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Утомні руйнування дротів від вітрової вібрації інженери фіксували від початку минулого століття. У 1924 році Джордж Стокбридж запропонував інерційний поглинач енергії зі сталевого троса з двома вантажами. Відтоді конструкцію не раз удосконалювали, і, за оцінкою виробника, гасник цього типу досі найкраще з технічного й економічного погляду утримує вібрацію проводів у безпечних межах. PFISTERER, за власними даними, останні 50 років бере участь у розвитку гасника Stockbridge. Вироби фірми встановлено в усьому світі й перевірено у важких кліматичних умовах.
Гасники розраховано так, щоб мінімальною кількістю пристроїв утримувати еолову вібрацію кожного прольоту в міжнародно прийнятих межах. Демпфувальна здатність зберігається в усьому діапазоні температур і весь строк служби лінії, обслуговування не потрібне. На фазних проводах гасник не дає корони за максимальної напруги лінії. Його можна встановити й зняти на лінії під напругою. Затискач тримає провід, протидіючи послаблювальній дії вібрації, а деталі застраховано від самовідкручування.

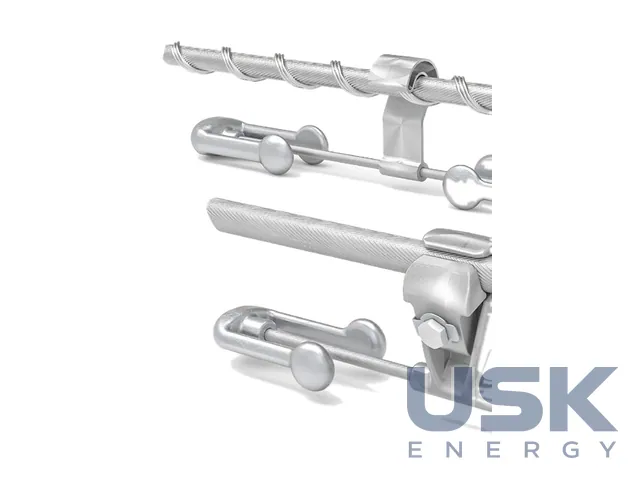

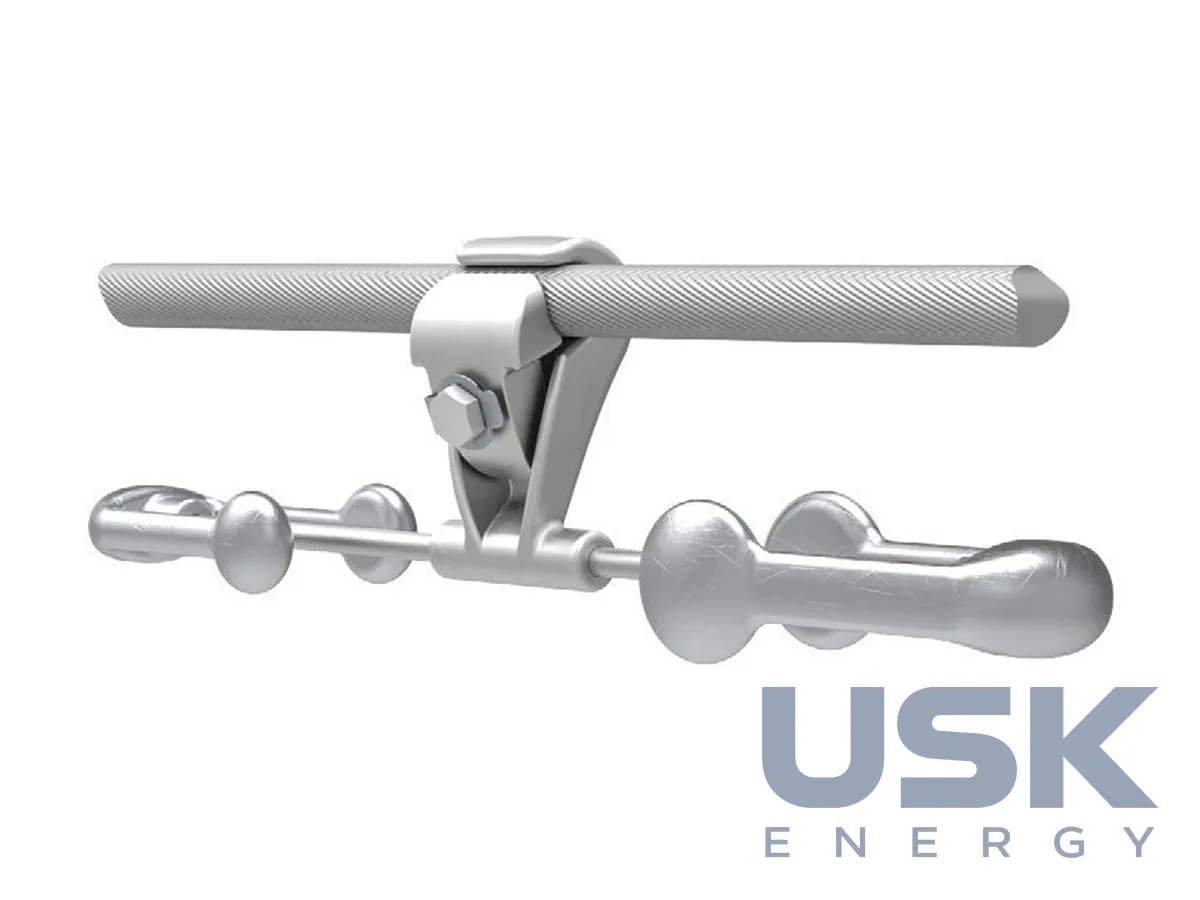

Кріплення буває болтовим або спіральним. Болтові STO 715, STO 1520 і STO 2027 охоплюють проводи діаметром від 7,06 до 26,81 мм, причому STO 715 підходить для 7,06–14,37 мм, STO 1520 для 14,38–20,28 мм, STO 2027 для 20,29–26,81 мм. Гасники зі спіральним кріпленням ST 715, ST 1523, ST 2331 і ST 3139 розраховано на діаметри від 7 до 39 мм. Затискач відлито з алюмінієвого сплаву, болт, гайка й шайба з оцинкованої сталі, стопорна пластина з нержавної сталі. Противаги й несучий трос виготовлено з оцинкованої сталі, спіралі зі сталі, плакованої алюмінієм. На замовлення ставлять несучий трос із нержавної сталі, болти зі зривною головкою, болти з нержавної сталі або їх поєднання.
PFISTERER розраховує гасіння вібрації й добирає систему для конкретного проєкту ще на стадії пропозиції. Параметри підтверджено типовими випробуваннями, у виробництві ведеться контроль якості, до поставки додають зрозумілі інструкції з монтажу. Випробування проводять у власній лабораторії та на польових прольотах, а вібрацію на діючій лінії вимірюють реєстраторами власної розробки.
Технічні характеристики
| Типи з болтовим затискачем | STO 715 (Ø 7,06–14,37 мм), STO 1520 (Ø 14,38–20,28 мм), STO 2027 (Ø 20,29–26,81 мм) |
|---|---|
| Типи зі спіральним кріпленням | ST 715, ST 1523, ST 2331, ST 3139 (Ø 7–39 мм) |
| Проводи | OPGW, AAAC, ACSR та ін. |
| Матеріали | затискач — литий алюмінієвий сплав; вантажі й несучий трос — оцинкована сталь; спіралі — сталь, плакована алюмінієм |
| Стопорна пластина | нержавна сталь |
| Опції | A — трос із нержавної сталі, B — зривна головка, S — болт із нержавної сталі |
Запит ціни та строку поставки
PFISTERER STO / ST — гасники вібрації типу Stockbridge для проводів, грозотросів і OPGW, Ø 7–39 мм, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 90 98 90 |
|---|---|
| HS, 6 знаків | 7326 90 |
| CN (ЄС) | 7326 90 98 |
| HTSUS (США) | 7326 90 86 88 |
| Митний тариф КНР | 7326 90 19 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який гасник STO підібрати під діаметр проводу?
STO 715 ставлять на проводи 7,06–14,37 мм, STO 1520 на 14,38–20,28 мм, STO 2027 на 20,29–26,81 мм.
Чи можна монтувати гасники на лінії під напругою?
Так, гасники PFISTERER встановлюють і знімають на лініях під напругою. На фазних проводах вони не дають корони за максимальної напруги лінії.
Для яких проводів підходять гасники ST зі спіральним кріпленням?
Типи ST 715, ST 1523, ST 2331 і ST 3139 охоплюють діаметри від 7 до 39 мм, зокрема для проводів OPGW, AAAC та ACSR.
