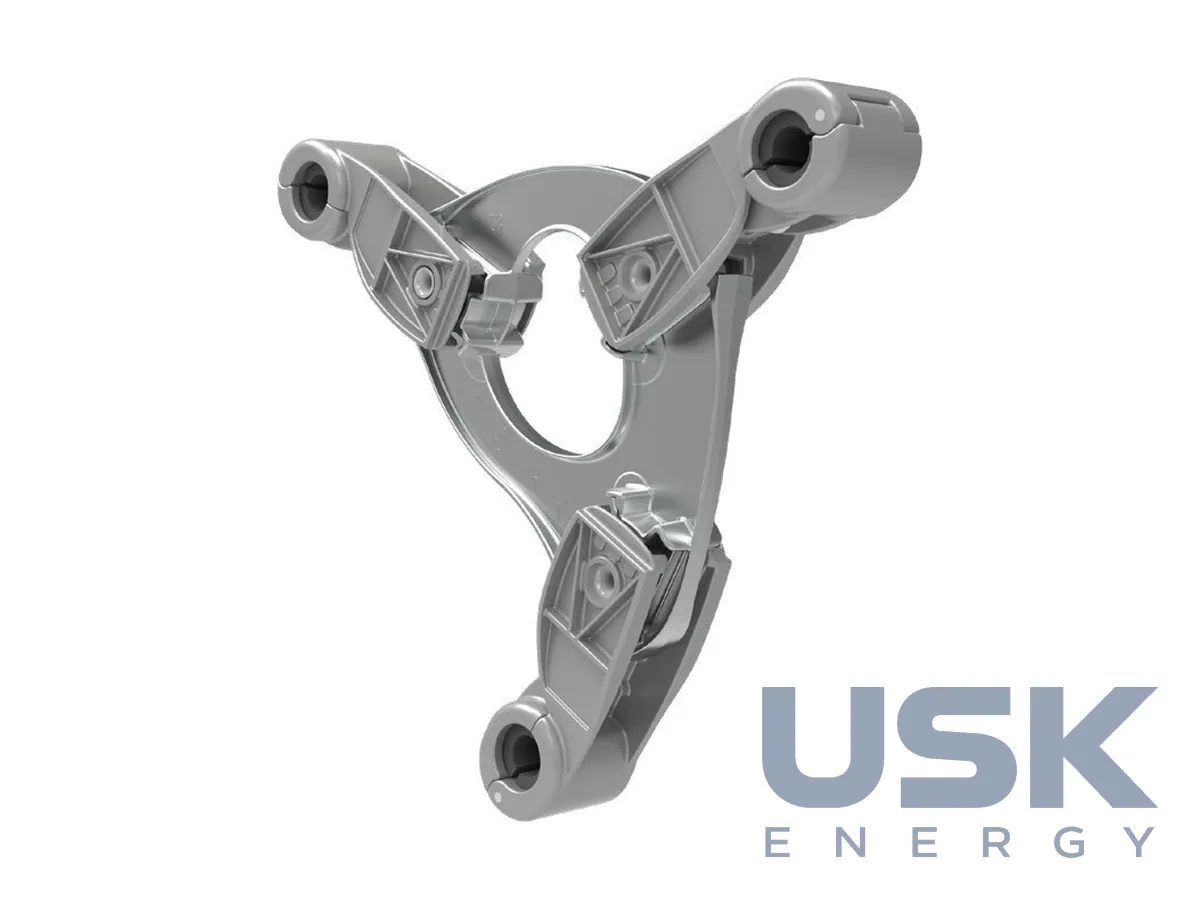

PFISTERER Spacer Dampers — дистанційні розпірки-гасники для розщеплених фаз ПЛ (2, 3, 4 проводи), 63 кА
Дистанційні розпірки-гасники PFISTERER захищають розщеплені фази високовольтних ПЛ від спричинених вітром коливань. Каталог охоплює фази з двох, трьох і чотирьох проводів з відстанню між проводами 400–600 мм, для UHV є шестипровідне виконання. Розпірки витримують струм короткого замикання щонайменше 63 кА протягом 1 с.
- Конфігурації фази
- 2, 3, 4 проводи (каталог); 6 проводів — UHV
- Відстань між проводами
- 400 / 450 / 457 / 500 / 600 мм
- Діаметр проводу (nut cracker)
- 16,0–50,0 мм
- Діаметр проводу (cantilever)
- 16,4–41,1 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
На ПЛ високої напруги за електричними вимогами фазу виконують із кількох проводів, і відстань між ними тримають розпірки. Якщо ввести в розпірку пружні й демпфувальні елементи, гасильна дія розподіляється по прольоту. Вібрація не замикається між сусідніми розпірками, а згинальні напруження біля затискачів знижуються. За даними виробника, PFISTERER розробляє розпірки-гасники з 1980 року, і в нинішніх виробах інерційні та пружні демпфувальні властивості точно узгоджено між собою.
Розпірка утримує проєктну відстань між проводами й обмежує еолову вібрацію та коливання підпрольотів у міжнародно визнаних межах. Механічні, пружні й демпфувальні властивості зберігаються в усьому діапазоні температур і весь строк служби лінії, обслуговування не потрібне. Проводи можуть переміщатися в будь-якому напрямку без пошкодження деталей і дротів. Напруга гасіння корони висока, а стійкість до струму короткого замикання становить щонайменше 63 кА протягом 1 с.

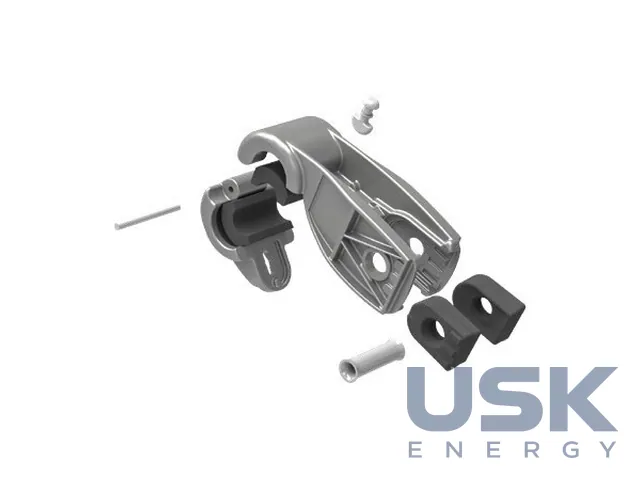

Затискачі бувають двох типів. Безболтовий «nut cracker» з гумовою вкладкою фіксують чвертьобертовою засувкою за допомогою монтажного інструмента. Консольний «cantilever» кріплять болтом, який затягують каліброваним динамометричним ключем, болти мають тарілчасті шайби й стопорні пластини. Затискачі зроблено якомога легшими, щоб вони лишалися рухливими на високих частотах вібрації й не створювали вузлів на проводі. Корпус і затискачі відлито під високим тиском з алюмінієвого сплаву. Відстань між проводами становить 400, 450, 457, 500 або 600 мм, діаметр проводу 16,0–50,0 мм для nut cracker і 16,4–41,1 мм для cantilever. Опціонально постачають зривні головки болтів і болти з нержавної сталі.
Тип, кількість і розміщення гасників PFISTERER добирає аналітичним розрахунком на основі енергетичного балансу. Власна лабораторія випробувань гасників і самодемпфування проводів працює з 1979 року, у 2002 році її модернізовано для механічних типових випробувань за IEC 61854. Серед розробок компанії дворамна розпірка (2001), розпірка для шестипровідних фаз UHV (2006) і високотемпературний безболтовий затискач (2016). На змонтованій лінії роботу системи гасіння перевіряють реєстраторами VIBREC500.
Технічні характеристики
| Конфігурації фази | 2, 3, 4 проводи (каталог); 6 проводів — UHV |
|---|---|
| Відстань між проводами | 400 / 450 / 457 / 500 / 600 мм |
| Діаметр проводу (nut cracker) | 16,0–50,0 мм |
| Діаметр проводу (cantilever) | 16,4–41,1 мм |
| Стійкість до КЗ | не менше 63 кА, 1 с |
| Типи затискачів | nut cracker (безболтовий, з гумовою вкладкою); cantilever (болтовий) |
| Корпус і затискачі | алюмінієвий сплав, лиття під високим тиском |
| Випробування | механічні типові випробування за IEC 61854 |
| Опції | B — зривні головки, S — болти з нержавної сталі, BS |
Запит ціни та строку поставки
PFISTERER Spacer Dampers — дистанційні розпірки-гасники для розщеплених фаз ПЛ (2, 3, 4 проводи), 63 кА, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для скількох проводів у фазі випускають розпірки-гасники PFISTERER?
Каталог містить виконання для двох, трьох і чотирьох проводів у фазі з відстанню 400, 450, 457, 500 і 600 мм. Для UHV розроблено розпірку для шестипровідних фаз.
Який струм короткого замикання витримує розпірка?
Не менше 63 кА протягом 1 с. Механічні типові випробування проводять за IEC 61854.
На які діаметри проводу розраховано затискачі?
Безболтовий nut cracker підходить для проводів 16,0–50,0 мм, болтовий cantilever для 16,4–41,1 мм.
