PFISTERER — ізолювальні підвіски та лінійна арматура ПЛ: підтримувальні й натяжні затискачі, зчіпна арматура до 1000 кВ
Центр компетенції PFISTERER з повітряних ліній постачає комплектні ізолювальні підвіски та лінійну арматуру для мереж низької, середньої та високої напруги до 1000 кВ. До програми входять підтримувальні й натяжні затискачі та зчіпна арматура. Підвіски проєктують під конкретну лінію за специфікацією замовника, стандартами IEC і висновками робочих груп CIGRE.
- Клас напруги
- 1,5–1000 кВ
- Натяжні пресовані затискачі
- алюмінієвий сплав, до 1000 кН
- Підтримувальні затискачі
- шарнірні (trunnion), спіральні (armour grip), екрановані (envelope)
- Натяжні затискачі
- пресовані (шестигранне опресування), болтові, клинові
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Арматуру для ПЛ компанія розробляє й випускає від заснування в 1921 році. Серед її розробок коронобезпечні підтримувальні затискачі, посилені натяжні затискачі, арматура ізолювальних підвісок, стійка до короткого замикання й дуги. Підвіски PFISTERER працюють на всіх континентах, від тропіків і пустель до районів із дуже низькими температурами.
Під час проєктування враховують потрібний рівень ізоляції, допустимі рівні корони й радіозавад (RIV), стійкість до силової дуги та струму короткого замикання, клас забруднення й клас механічної міцності. Конструкція має бути економічною, легко збиратися з відтворюваним результатом, мати корозійностійкі компоненти та якісні контакти. Від арматури вимагають захисту від корони й дуги, низьких радіозавад, рівнішого розподілу напруги вздовж ізоляторів і відсутності розрядів, що спричиняють ерозію ізоляторів та арматури. Окремий напрям становлять спеціальні виконання. Це легкі й компактні конструкції, підвіски дуже високої міцності, для дуже довгих прольотів, високо розташованих точок підвісу й нестандартних конфігурацій гірлянд. Серед виконаних робіт подвійні підтримувальні й натяжні підвіски 420 кВ, ізолювальна траверса 420 кВ для аварійної опори, натяжні підвіски 500 кН для 420 кВ і підвіски для ліній 765 кВ.

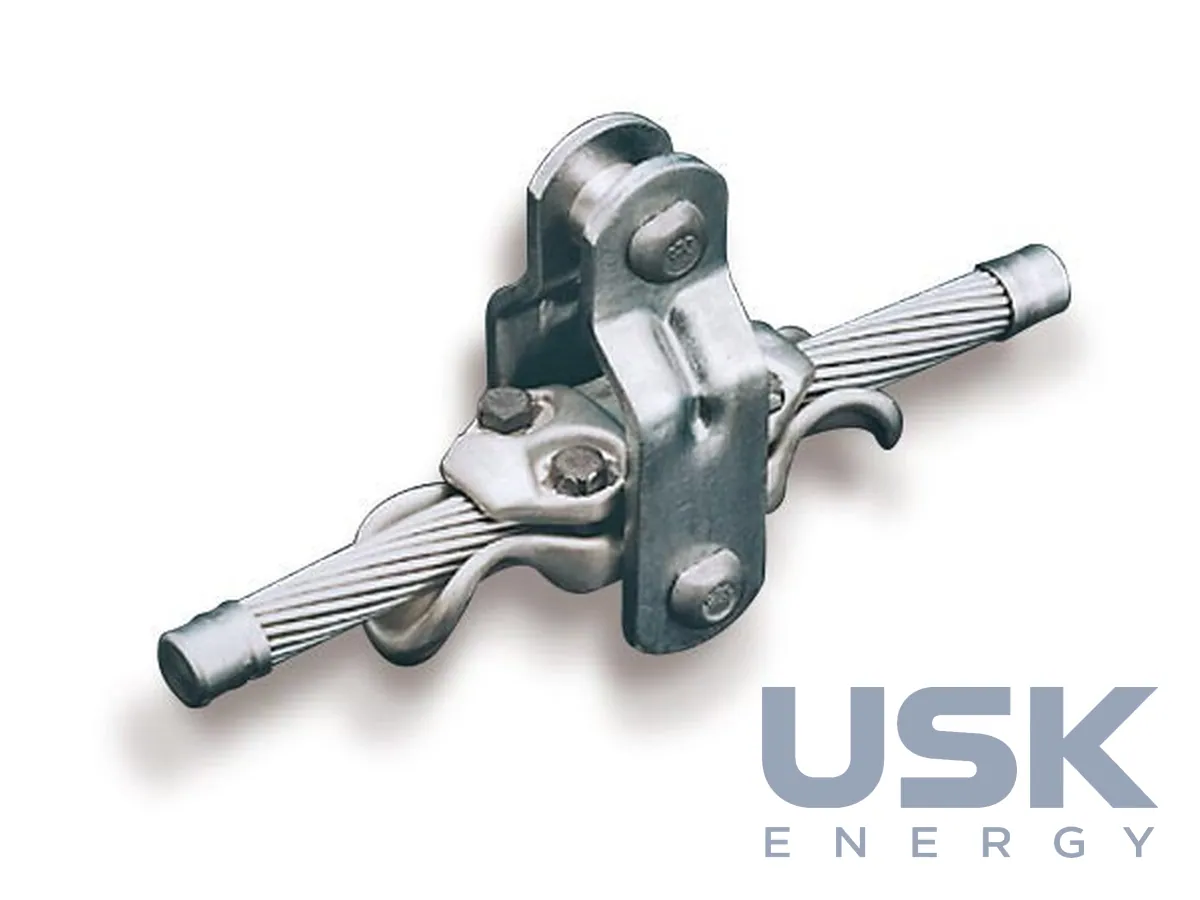

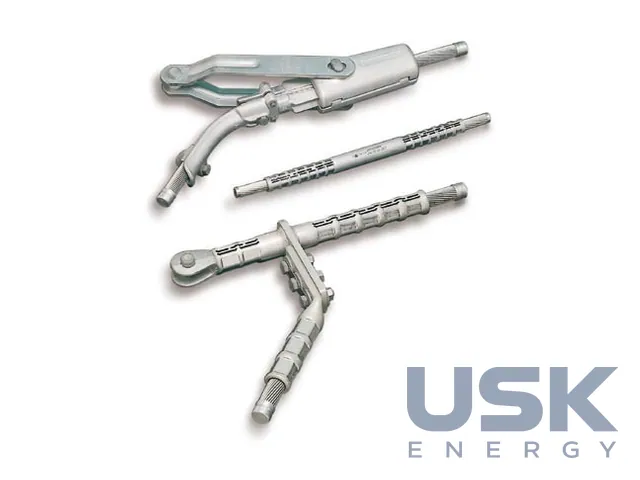

Підтримувальні затискачі бувають шарнірного типу (trunnion), зі спіральною арматурою (armour grip) та екрановані (envelope) для підвищених вимог щодо корони. Для натяжних підвісок пропонують три системи, тобто пресовані, болтові й клинові затискачі. Основним методом PFISTERER є шестигранне опресування, яке компанія розвиває із середини 1960-х років. Пресовані затискачі з алюмінієвого сплаву застосовують до 1000 кН, їх виготовляють для всіх типів проводів. Під час розроблення арматури перевіряють механічні та електричні характеристики, взаємодію з проводом та ізолятором, корозійну стійкість і простоту складання.
Підвіски випробовують у власній високовольтній лабораторії в Альтдорфі (Швейцарія). Там є джерело змінної напруги до 1000 кВ, генератор імпульсів до 1600 кВ і камера сольового туману. Частину випробувань проводять у незалежних акредитованих лабораторіях Європи. Для розрахунків застосовують програми МСЕ та моделювання перехідних навантажень.
Технічні характеристики
| Клас напруги | 1,5–1000 кВ |
|---|---|
| Натяжні пресовані затискачі | алюмінієвий сплав, до 1000 кН |
| Підтримувальні затискачі | шарнірні (trunnion), спіральні (armour grip), екрановані (envelope) |
| Натяжні затискачі | пресовані (шестигранне опресування), болтові, клинові |
| Підвіски 420 кВ | подвійні підтримувальні та натяжні; натяжні 500 кН |
| Розрахункові параметри | рівень ізоляції, корона й RIV, стійкість до дуги та КЗ, клас забруднення, механічна міцність |
| Випробувальна лабораторія | змінна напруга до 1000 кВ, імпульс до 1600 кВ, камера сольового туману |
Запит ціни та строку поставки
PFISTERER — ізолювальні підвіски та лінійна арматура ПЛ: підтримувальні й натяжні затискачі, зчіпна арматура до 1000 кВ, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 (алюмінієві затискачі) 7326 90 98 90 (сталева зчіпна арматура) |
|---|---|
| HS, 6 знаків | 7616 99 7326 90 |
| CN (ЄС) | 7616 99 90 (алюмінієві) 7326 90 98 (сталеві) |
| HTSUS (США) | 7616 99 51 90 (алюмінієві) 7326 90 86 88 (сталеві) |
| Митний тариф КНР | 7616 99 10 90 (алюмінієві) 7326 90 19 90 (сталеві) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який клас напруги розраховано підвіски й арматуру PFISTERER?
Програма охоплює мережі від 1,5 до 1000 кВ. Серед виконаних проєктів підвіски для ліній 420 кВ і 765 кВ.
Які типи натяжних затискачів пропонує PFISTERER?
Пресовані з шестигранним опресуванням, болтові й клинові. Пресовані затискачі з алюмінієвого сплаву застосовують до 1000 кН.
Де випробовують ізолювальні підвіски PFISTERER?
У власній лабораторії в Альтдорфі зі змінною напругою до 1000 кВ, імпульсом до 1600 кВ і камерою сольового туману, а також у незалежних акредитованих лабораторіях Європи.
