LAPP — ізолятори розпірні (struts) і V-подібні збірки для компактних ПЛ 115–500 кВ

Опис

Компактні ПЛ дають змогу провести більшу пропускну здатність через ту саму смугу відводу. Для цього треба жорстко зафіксувати положення проводу, бо звичайна підвісна гірлянда хитається від вітру, і під її відхилення закладають довгі траверси та широкий коридор. LAPP пропонує для таких ліній дві конструкції, розпірні ізолятори (struts) і горизонтальні V-подібні збірки (Horizontal Vee), які покривають більшість застосувань від 115 до 500 кВ.

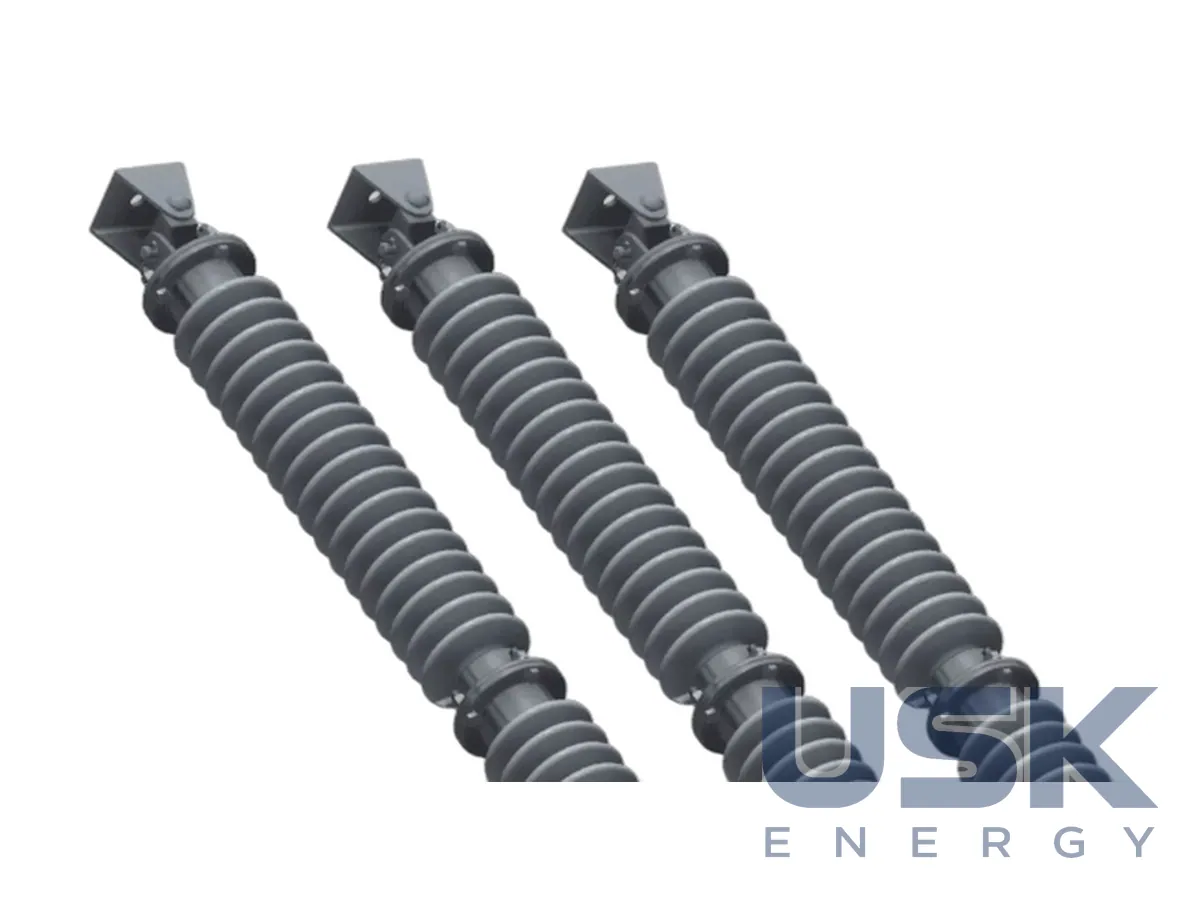

Розпірний ізолятор відрізняється від підвісного тим, що підвісний розрахований тільки на розтяг, а strut є жорсткою збіркою і сприймає як розтяг, так і стиск. Тому він не просто тримає провід, а утримує його в заданій точці. Розпірні ізолятори різної довжини поєднують і скріплюють болтами, отримуючи збірки з електричними характеристиками, рівноцінними гірляндам стандартних тарілчастих ізоляторів розміром 5 ¾ × 10 дюймів. Це зручно під час проєктування, бо електричну міцність збірки можна порівнювати з добре відомою кількістю тарілок у гірлянді для того самого класу напруги. На strut-ізоляторах уже побудовано лінії напругою до 500 кВ включно.

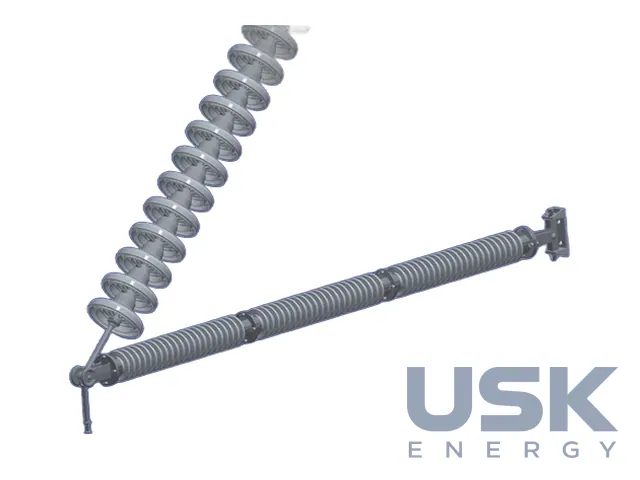

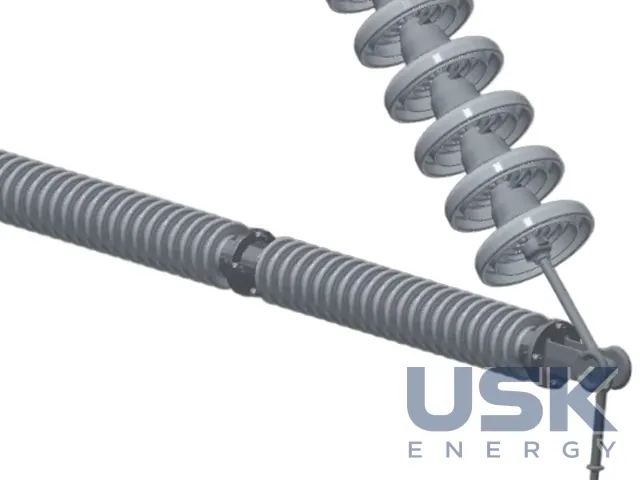

Горизонтальна V-подібна збірка компактна і не має траверси. Провід підвішено на підвісних ізоляторах, що працюють на розтяг, а в горизонтальній площині його фіксує розпірний ізолятор. У каталозі LAPP є порцелянові збірки Horizontal Vee для ліній 115–161 кВ з монтажем на сталеві або бетонні опори, а також виконання для вищих напруг.

Фіксація проводу дає змогу ставити менші опори і коротші траверси, тож лінію можна прокласти у вужчому коридорі. Виробник пише про зниження витрат на будівництво, меншу ширину смуги відводу та менший обсяг обслуговування. Окреме застосування стосується реконструкції. Розпірні ізолятори допомагають економно перевести старі лінії з вертикальними підвісними гірляндами на вищу напругу без заміни всіх опор, бо після фіксації проводу відстані до заземлених частин стають передбачуваними.

Ще одна задача пов'язана з контролем шлейфів. На анкерних опорах і порталах підстанцій довгі шлейфи можуть розгойдуватися і наближатися до конструкцій. Розпірний ізолятор фіксує шлейф і прибирає з вузла незакріплену арматуру. Для вибору збірки потрібні напруга лінії, тип опори, розрахункові механічні навантаження на розтяг і стиск, а також вимоги до шляху витоку для району забруднення.

Під час проєктування компактної лінії на розпірних ізоляторах варто окремо перевірити механіку опори, бо жорстка збірка передає на неї і горизонтальні, і стискальні зусилля, яких звичайна підвісна гірлянда не дає. Також треба врахувати, що відстані між фазами зменшуються, і розрахувати їх для найгіршого поєднання вітру, ожеледі та температури. LAPP постачає порцелянові struts і збірки Horizontal Vee за каталогами окремо для кожного діапазону напруги, а нестандартні конфігурації опрацьовує разом з проєктувальником.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
