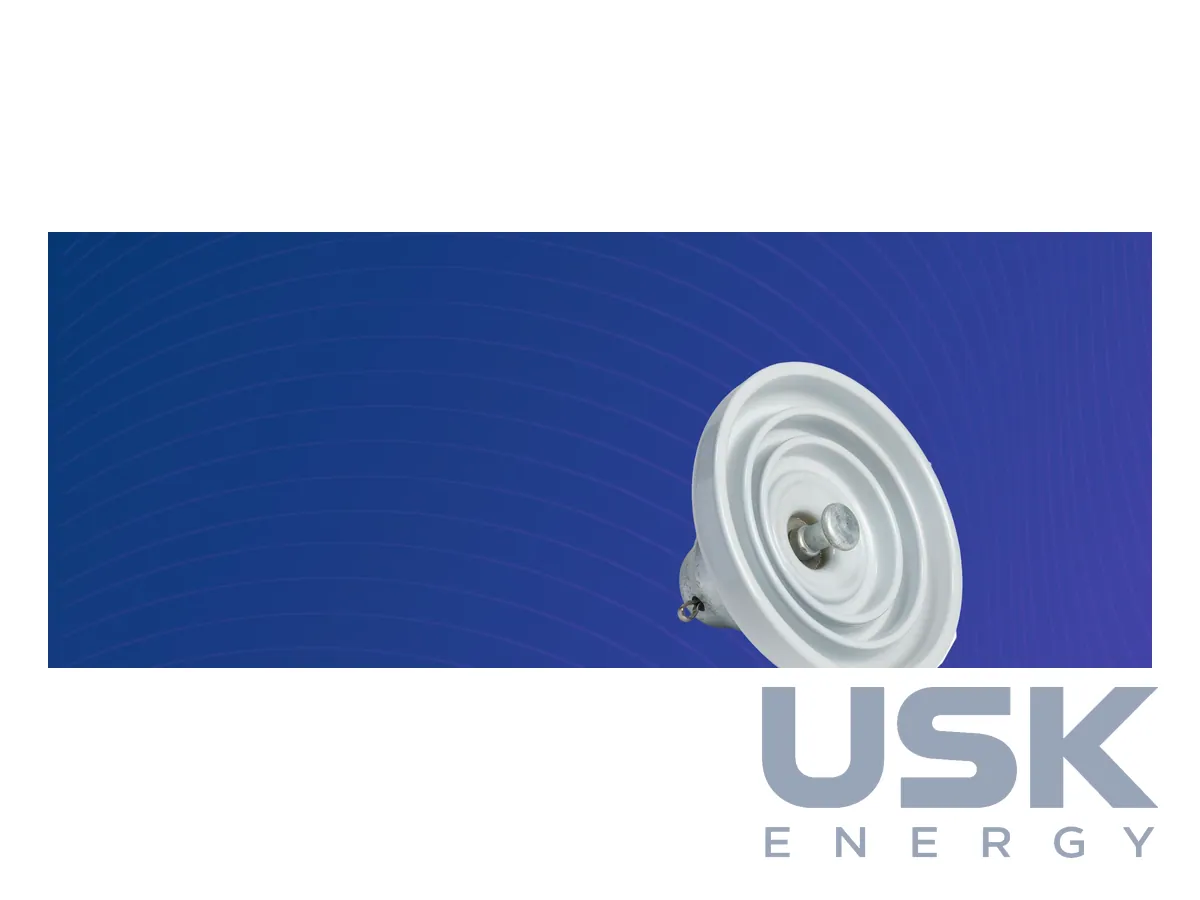

LAPP — ізолятори підвісні тарілчасті порцелянові (ANSI)

Опис

Тарілчасті підвісні ізолятори з порцеляни залишаються базовим елементом гірлянд ПЛ, і LAPP випускає повний стандартний ряд ANSI C29, а також багато виконань на замовлення. Ізолятори збираються в одиночні, подвійні та четверні гірлянди з арматурою, підвісні та натяжні. Є стандартні, високоміцні та туманостійкі тарілки. Туманостійкі мають до 50% більший шлях витоку, ніж стандартні, і ставляться в районах із сильним забрудненням.

За механічною міцністю (M&E) ряд з'єднаннями куля-гніздо та сережка-вушко охоплює класи 20, 30, 40 і 50 тисяч фунтів. Для звичайних тарілчастих ізоляторів на запит доступні класи 66 і 90 тисяч фунтів. Порцеляна повністю спечена, розрахована на задані вимоги до міцності, і кожен ізолятор перед відвантаженням проходить електричні та механічні випробування. Матеріал відповідає класу C130 за IEC 60672 (високоміцна глиноземна порцеляна), для особливо високих навантажень є C130 HS.

Конструкція тарілки продумана в деталях. Шапки з чорного металу з гарячим цинкуванням, а всі поверхні арматури, які контактують з цементом, мають покриття. Воно захищає метал від хімічної дії цементу і знімає механічні напруження від температурних коливань. Пряма головка ізолятора рівномірно розподіляє механічні напруження по поверхні і зменшує їх концентрацію. Піщані пояси, закріплені глазур'ю, утворюють шорстку поверхню, за яку арматура тримається постійно, а навантаження розходиться по порцеляні рівномірно.

Стрижні виготовляються з кованої сталі з гарячим цинкуванням у варіантах з кулею або вушком для всіх класів міцності. Більшість ізоляторів з'єднання куля-гніздо доступні з прямим стрижнем або стрижнем із цинковою втулкою, яка захищає стрижень від корозії біля шапки. Захищений шлях витоку означає, що гофри дають найбільший доцільний шлях витоку відносно діаметра тарілки, а міцна оболонка захищає їх від механічних пошкоджень.

Ізолятори спроєктовані без радіо- та телеперешкод, а краї арматури заокруглені, щоб знизити напругу радіоперешкод (RIV). Глазур буває світло-сірою ANSI 70, темно-сірою, коричневою та королівською синьою. Окрім ПЛ, такі ізолятори давно працюють і на підстанціях у різних застосуваннях.

Для замовлення потрібні клас механічної міцності, тип з'єднання (куля-гніздо або сережка-вушко), тип тарілки (стандартна, високоміцна або туманостійка), колір глазурі, кількість тарілок у гірлянді і схема гірлянди. LAPP може постачати гірлянду повністю зібраною з арматурою.

Кількість тарілок у гірлянді визначається класом напруги лінії і ступенем забруднення району. Там, де гірлянду зі стандартних тарілок довелося б подовжувати, часто вистачає туманостійких тарілок з більшим шляхом витоку при тій самій довжині. Подвійні гірлянди ставлять на відповідальних перетинах, а четверні застосовують на важких проводах і великих прольотах, де навантаження перевищує можливості одного ланцюга. Для натяжних гірлянд на анкерних опорах клас міцності вибирають з урахуванням максимального тяжіння проводу.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
