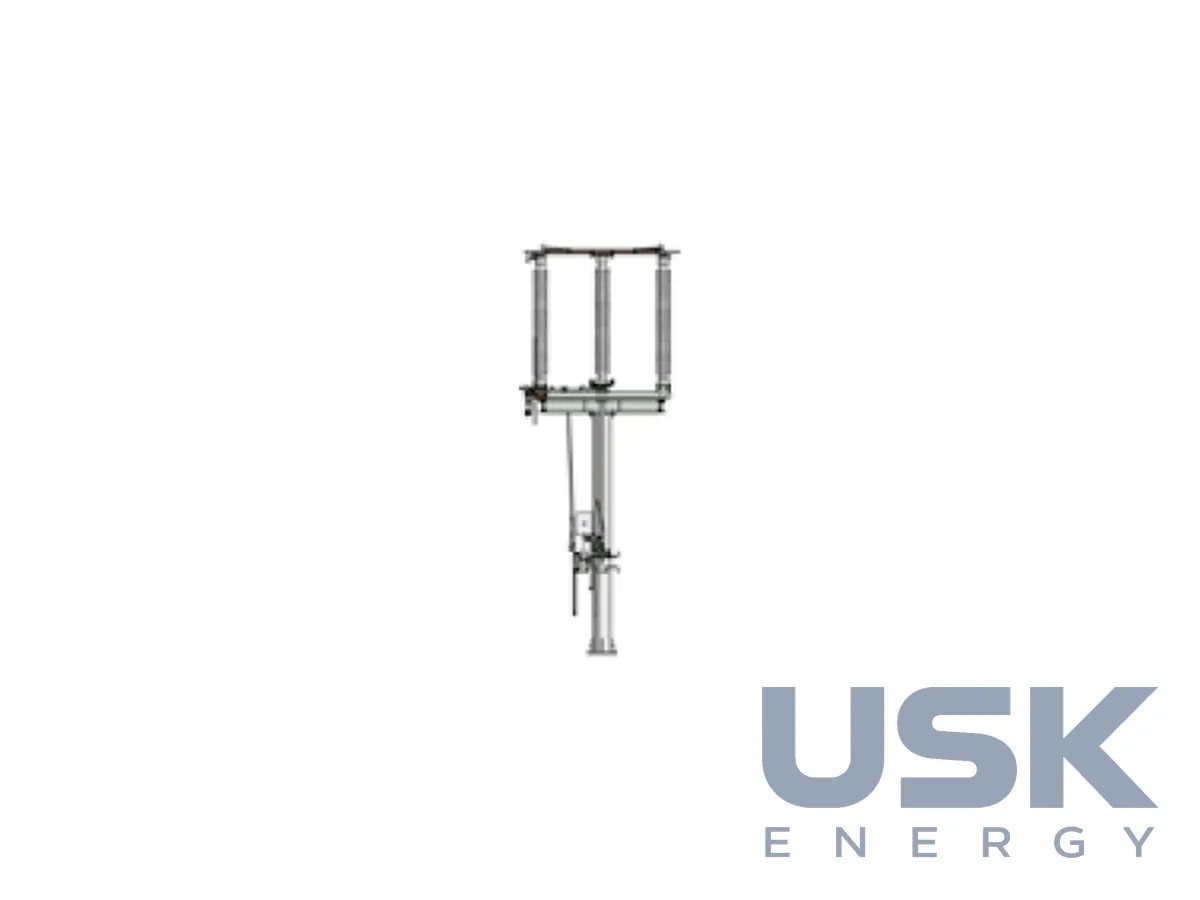

PLP (Австралія) — роз'єднувачі зовнішнього встановлення з подвійним розривом до 362 кВ
Високовольтні роз'єднувачі PLP Australia з подвійним розривом для зовнішнього встановлення на напругу до 362 кВ і струм до 4000 А. Їх застосовують для ізоляції приєднань на відкритих підстанціях.
- Напруга
- до 362 кВ
- Номінальний струм
- до 4000 А
- Стійкість до струму КЗ
- до 50 кА (1 с), 125 кА пік
- Виконання
- зовнішнє, подвійний розрив, із заземлювачами
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Роз'єднувачі з подвійним розривом PLP Australia будують для відкритих підстанцій передавальних і розподільних мереж, де потрібно видимо відокремити лінію, трансформатор або секцію шин від решти схеми. Під час вимкнення головне коло розмикається одразу у двох точках, і ізоляційний проміжок ділиться на два послідовні розриви. Компанія випускає та монтує таку апаратуру в Австралії з 1989 року.
Серія DB охоплює класи від DB36 до DB362, тобто від 36 до 362 кВ, частота 50 Hz. Граничні значення за лінійкою становлять 4000 А тривалого струму та 50 кА діючого значення протягом 1 с за амплітуди 125 кА. У молодших типів DB36, DB72 і DB145 контактні площадки виводів розраховані на 800 А до 3150 А, стійкість до наскрізного струму від 16 кА до 50 кА залежно від класу. Старші DB245 і DB362 ідуть на 2500 А до 4000 А та 40 кА до 50 кА, опір головного кола в них не більше 85 μΩ. Випробувальні рівні для DB362 виробник указує як 1300 кВ грозового імпульсу на землю та 1380 кВ через розімкнений проміжок, для DB145 відповідно 650 кВ і 750 кВ. Допустиме статичне навантаження на вивід у молодших типів 500 N, у DB245 і DB362 вже 4.1 kN, що важливо під час підключення важкої гнучкої ошиновки.
Заземлювачі ставлять з механічним блокуванням щодо головних ножів або без нього. Приводи бувають ручні й моторні, для моторного пропонують 5 варіантів напруги двигуна та 4 варіанти напруги кіл керування в діапазоні від 32 до 250 V DC і 230/240 V AC. Дистанційне автоматичне керування виводять у систему телекерування підстанції. Положення апарата передають блоки допоміжних контактів на 4, 6, 8, 12 або 16 полюсів, тривалий струм допоміжного контакту 10 А при 125 V DC. В опціях є шинні опори, зокрема ковзні для компенсації подовження ошиновки.
Апарати відповідають AS 62271.102-2019. На вимогу замовника конструкцію розраховують на вітрове навантаження тропічного циклону за AS/NZS1170.2:2021 і на сейсміку за AS/NZS1170.4:2024. Місцева інженерна група PLP добирає висоту й крок опорних конструкцій, тип і довжину ізоляторів, конфігурацію фаз під майданчик та експлуатаційні норми конкретної мережевої компанії. Опорні конструкції постачають заввишки до 2500 мм.
Роз'єднувачі працюють на десятках австралійських підстанцій, сонячних і вітрових електростанцій, серед замовників Transgrid, Powerlink, AusNet Services, ElectraNet і Western Power. Для нового об'єкта уточнюють клас напруги, номінальний струм і струм КЗ, схему приєднання, чи потрібен заземлювач з одного або двох боків, тип приводу та напругу оперативного живлення. На цій основі інженери PLP компонують апарат і опорні конструкції.
Технічні характеристики
| Напруга | до 362 кВ |
|---|---|
| Номінальний струм | до 4000 А |
| Стійкість до струму КЗ | до 50 кА (1 с), 125 кА пік |
| Виконання | зовнішнє, подвійний розрив, із заземлювачами |
| Привод | дистанційний автоматичний (моторний) |
Запит ціни та строку поставки
PLP (Австралія) — роз'єднувачі зовнішнього встановлення з подвійним розривом до 362 кВ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 20 90 (220–750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу і струм розраховані роз'єднувачі?
На напругу до 362 кВ і номінальний струм до 4000 А. Виконання зовнішнє з подвійним розривом.
Яка стійкість до струму КЗ?
До 50 кА протягом 1 с, пікове значення 125 кА.
Чи є заземлювачі та моторний привод?
Так, роз'єднувачі постачають із заземлювачами. Привод дистанційний автоматичний, моторний.
