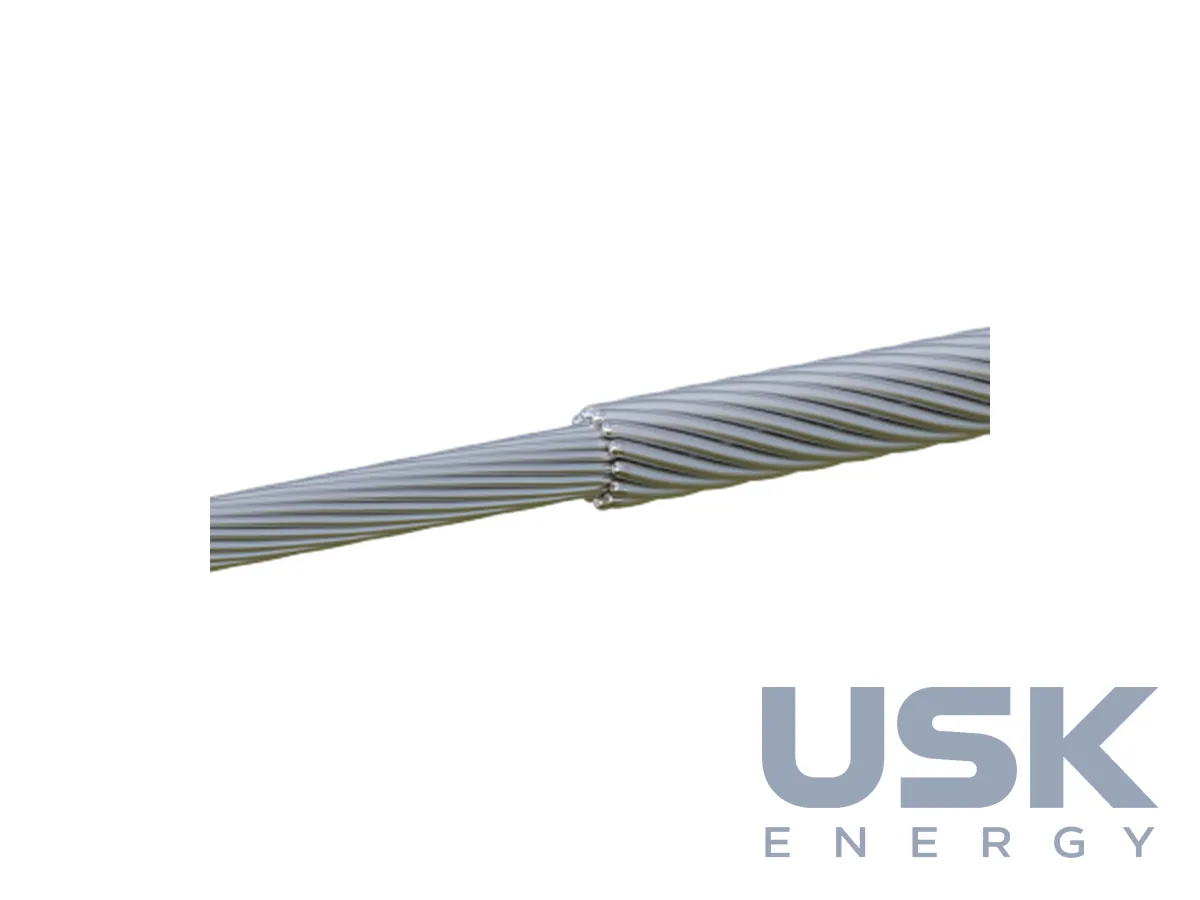

PLP Armor Rods / Line Guard — захисні та ремонтні спіральні прутки для проводів ПЛ
Спіральні захисні прутки PLP Armor Rods ставлять у місцях підвісу проводу, а короткі Line Guard застосовують для ремонту. Прутки відновлюють механічну міцність і провідність пошкоджених алюмінієвих проводів, термостійкість 125 °C при ремонті ACSR і 250 °C для ACSS.
- Призначення
- захист проводу в підтримувальних затискачах від згину, стиснення, стирання, дуги; ремонт пошкоджених проводів
- Проводи
- ACSR, AAAC, AAC, AWAC, ACAR, ACSS/AW, ACSS/TW; сталеалюмінієві троси, Copperweld
- Термостійкість
- 125 °C (ремонт ACSR), 250 °C (ACSS, у високотемпературних затискачах)
- Виконання
- одинарні та подвійні, закінчення PARROT-BILL для EHV (корона, RIV)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У підтримувальному затискачі провід ПЛ працює в найважчих умовах. Тут він згинається на кутах траси, стискається губками затискача, треться об метал під час вібрації та першим страждає від перекриття дуги. Спіральні прутки Armor Rods навивають на провід у місці підвісу, і всі ці навантаження бере на себе захисний шар. Прутки розподіляють згинальні напруження по довшій ділянці, рівномірно передають стискання під затискачем і стираються самі замість зовнішніх дротів проводу. Від опіку при перекритті вони теж захищають. Важливо розуміти межі виробу, бо самі прутки не гасять коливання проводу, а лише прикривають його від їхніх наслідків.
Line Guard є коротшою і тоншою версією тих самих прутків. Їх ставлять на опорах із ручною в'язкою, де вони захищають від стирання й перекриття, але від наслідків еолової вібрації не рятують. За рекомендацією виробника Armor Rods вважають мінімальним захистом для затискних підвісів, а Line Guard для прольотів з ручною в'язкою. Ще краще на штирових вузлах працюють заводські спіральні в'язки PLP з подушкою, які взагалі прибирають стирання на контакті проводу з ізолятором.
Прутки підходять для проводів ACSR, AAAC, AAC, AWAC, ACAR, ACSS/AW, ACSS/TW, сталеалюмінієвих тросів і Copperweld. Для мідних проводів, якщо не потрібні відгалуження чи ремонт, беруть прутки з Copperweld або фосфористої бронзи. Виконання бувають одинарні (S) і подвійні (D) за довжиною. Якщо на подвійній траверсі відстань між точками кріплення перевищує 12 дюймів, виробник просить звертатися до нього. Для ліній НВН є прутки з закругленими кінцями PARROT-BILL, які розраховані на вимоги щодо корони та радіозавад (RIV). Термостійкість 125 °C при ремонті ACSR, а значення 250 °C стосується ACSS у високотемпературних затискачах.
Armor Rods ремонтують і пошкоджені алюмінієві проводи, повертаючи їм механічну міцність і провідність. Пошкодження має бути в точці підвісу або в середині прольоту, для місць за 6–36 дюймів (152–914 мм) від опори потрібна консультація PLP. Перед ремонтом провід зачищають дротяною щіткою на всю довжину прутків і наносять інгібітор з абразивом. Коротші Line Guard теж ремонтують провід, але меншою мірою. Поверх алюмінієвих прутків дозволено ставити відгалужувальні затискачі, якщо провід під ними зачистили й обробили інгібітором.
Під час монтажу прутки складають у підгрупи, тримаючи їх пласко без перехрещень і суміщаючи центральні мітки, а потім скручують. Центральну мітку ставлять по осі ізолятора і навивають підгрупи по черзі від центру до кінців, защіпаючи всі кінці. Під напругою підгрупу надягають на штифт і подають штангою. На тонких проводах одночасно навивають не більше половини прутків комплекту, на проводах 4/0 і товщих не більше 4 прутків, інакше провід можна пошкодити. Монтажне кільце тримають перпендикулярно до проводу. Деформовані прутки сидять на проводі вільно і при вібрації можуть сильно його перетерти.
Технічні характеристики
| Призначення | захист проводу в підтримувальних затискачах від згину, стиснення, стирання, дуги; ремонт пошкоджених проводів |
|---|---|
| Проводи | ACSR, AAAC, AAC, AWAC, ACAR, ACSS/AW, ACSS/TW; сталеалюмінієві троси, Copperweld |
| Термостійкість | 125 °C (ремонт ACSR), 250 °C (ACSS, у високотемпературних затискачах) |
| Виконання | одинарні та подвійні, закінчення PARROT-BILL для EHV (корона, RIV) |
Запит ціни та строку поставки
PLP Armor Rods / Line Guard — захисні та ремонтні спіральні прутки для проводів ПЛ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких проводів підходять прутки?
ACSR, AAAC, AAC, AWAC, ACAR, ACSS/AW, ACSS/TW, сталеалюмінієві троси та Copperweld.
Яку температуру витримують прутки?
125 °C при ремонті ACSR і 250 °C для ACSS у високотемпературних затискачах.
Чи є виконання для ліній EHV?
Так, прутки з закінченнями PARROT-BILL, розраховані на вимоги щодо корони та RIV.
