PLP (Австралія) — арматура трубчастої ошиновки, гнучкі зв'язки та заземлення підстанцій

Опис

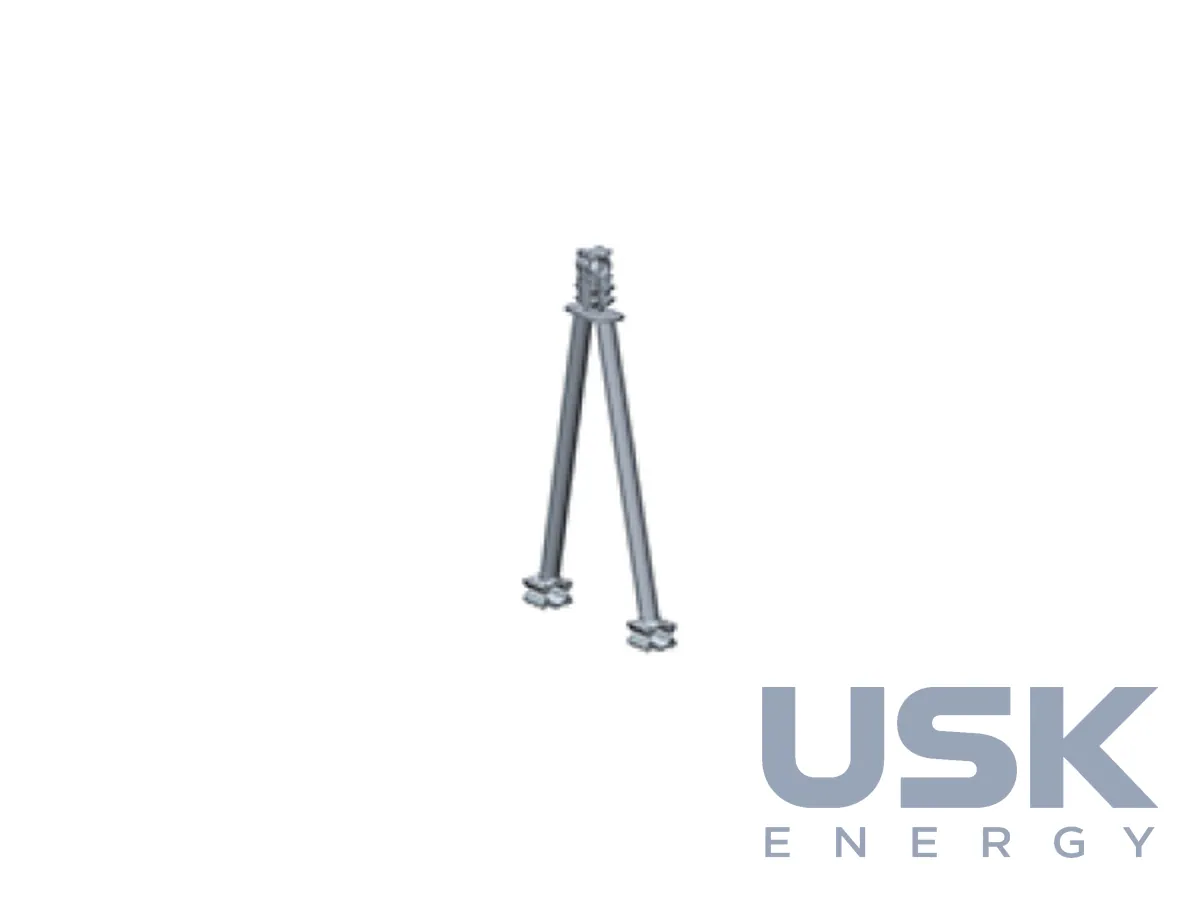

Австралійський підрозділ PLP виготовляє арматуру для ошиновки підстанцій змінного струму високої напруги. Програма POWERFORMED поділена на дві родини, BUSLIGN і SUBLIGN, і охоплює два типи ошиновки. Перша будується з алюмінієвих труб, друга з гнучких алюмінієвих проводів. До комплекту входять шинотримачі, з'єднувальні гільзи, кінцеві ковпаки, A-рами, лопатки (Palms/Flags), розпірки та кінцева арматура проводів, а також гнучкі зв'язки й заземлення. Вузли випускають у болтовому та зварному виконанні, для гнучких проводів AAC є ще й пресована арматура.

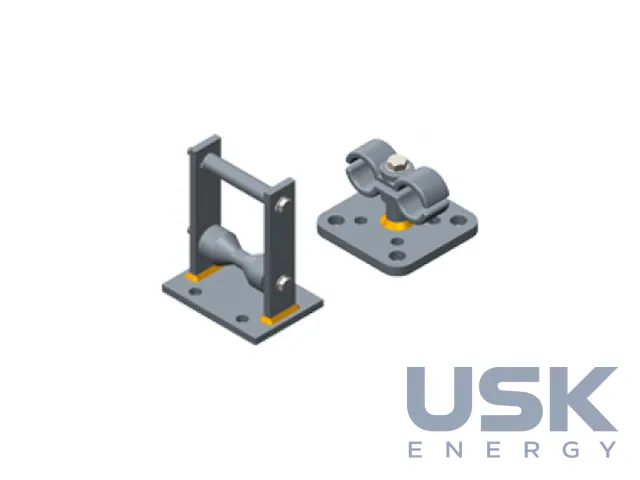

Трубчасту арматуру розраховано на шини діаметром 80, 100, 125, 160 і 200 мм зі стінкою 4–12 мм. Лопатки приварюють до шини або до кінцевого ковпака, і їхній номінальний струм відповідає струму самої шини. Деякі типи лопаток працюють водночас як кінцевий ковпак і як нерухома опора. Шинотримачі бувають нерухомі та роликові, що важливо для довгих прольотів, де труба подовжується від нагріву. Конструкцію перевіряли на струми КЗ. У 2008 і 2009 роках PLP New Zealand розрахувала й випробувала на повномасштабному стенді систему ошиновки 220kV з трубою 200mm на 4000A, перевіривши методики розрахунку за різних струмів КЗ, починаючи від 25kA. За даними каталогу, арматура POWERFORMED працює в мережах напругою до 500kV.

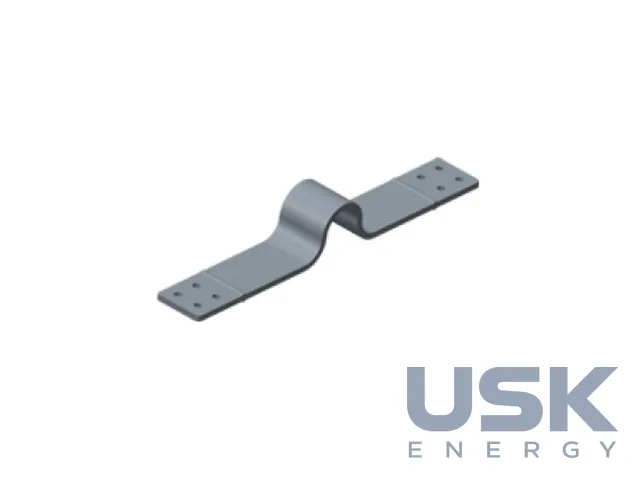

Гнучкі зв'язки компенсують теплове подовження труб і з'єднують шину з апаратами. Алюмінієві зв'язки мають типи A–E і набрані з пластин товщиною 1,2 мм. Тип A кріплять збоку шини біля подвійних роликових або роликово-нерухомих опор. Тип D подібний до типу B, але замість пластин у ньому провід, його ставлять на торцеву або бічну лопатку. Тип E застосовують біля роз'єднувачів, монтують під лопаткою роз'єднувача, і відстань від осі шини до верхньої поверхні лопатки становить 130 мм плюс товщина лопатки роз'єднувача. Тип лопатки, наприклад AS5 чи AS8, вказують у замовленні.

Мідні зв'язки складаються з однієї або кількох луджих мідних плоских плетінок залежно від струму. У серії F на кінці плетінки під високим тиском обтискають луджені мідні наконечники, і виходить суцільна прямокутна клема. Короткочасний струм для них розраховано за густиною не вище 115 А на мм² протягом 3 секунд. Стандартна довжина 300 мм, інші довжини та свердління роблять за вимогою замовника.

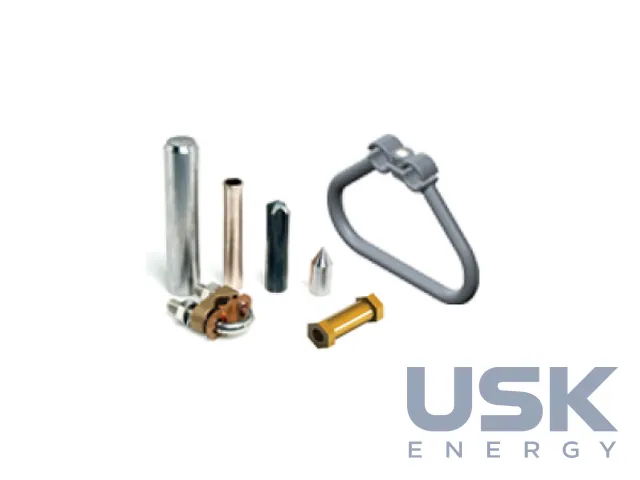

Для заземлення жорстких і гнучких шин є заземлювальні шпильки з латуні високої чистоти, які проводять струм КЗ до 40kA протягом 0,5 секунди і служать для підключення переносних заземлень. Окремо постачають заземлювальні стрижні діаметром 13, 14 і 15 мм з муфтами, наконечниками та головками для забивання, зокрема стрижні з нержавіючим плакуванням, що нарощуються секціями по 1440 мм. Муфта з нержавіючої гільзи та загартованого пальця при забиванні розширює кінці стрижнів і дає нероз'ємне з'єднання.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
