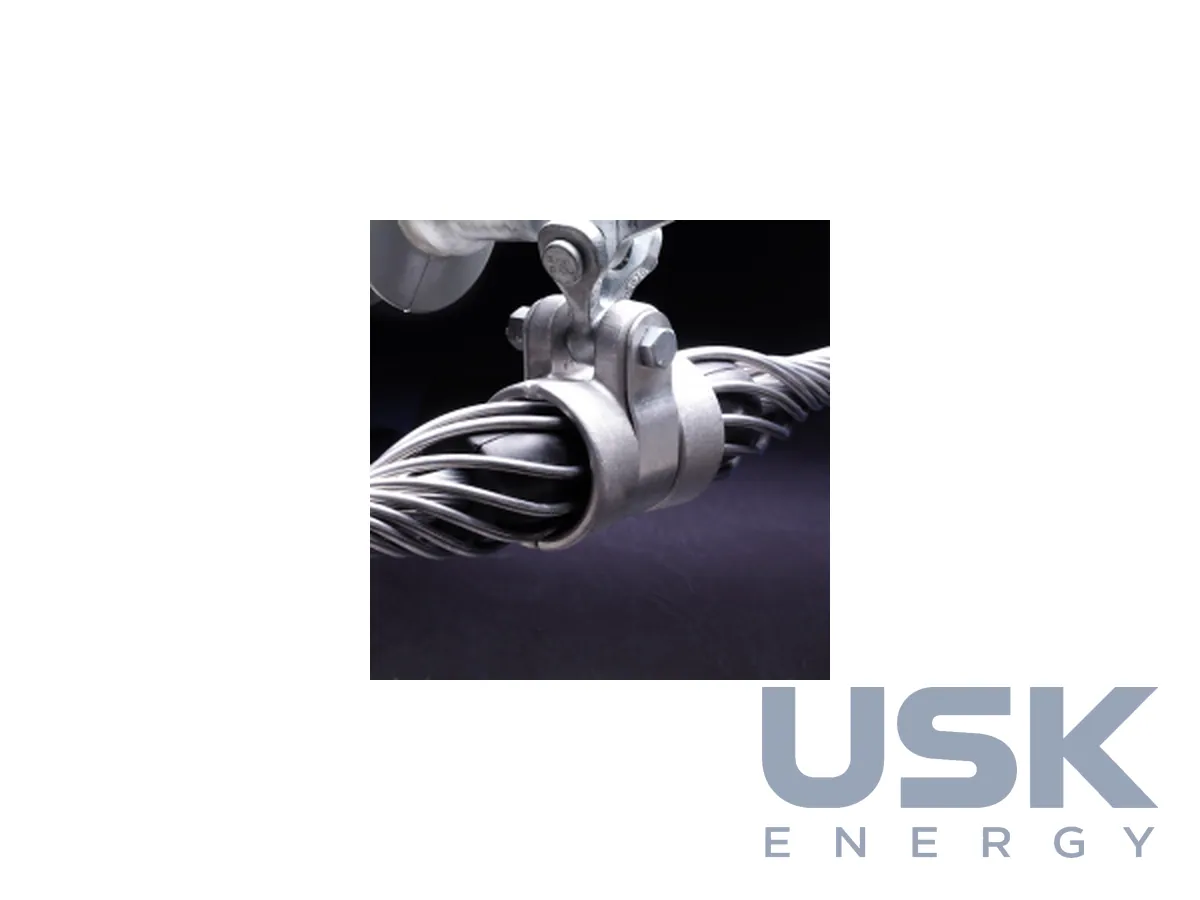

PLP ARMOR-GRIP (AGS) — спіральні підтримувальні затискачі для проводів і грозотросів ПЛ
Підтримувальний затискач PLP ARMOR-GRIP (AGS) зі спіральними прутками та еластомерною вставкою для проводів ПЛ і грозозахисних тросів. Він захищає провід або трос у точці підвісу від утоми під час вібрації та від імпульсних перекриттів.
- Виконання
- одинарний підвіс, подвійний підвіс, опорний (Support)
- Призначення
- зниження статичних і динамічних напружень у точці підвісу, захист від вібрації та дуги
- Корпус
- штампована оцинкована сталь, еластомерна вставка, спіральні прутки
- Застосування
- проводи ПЛ і грозозахисні троси
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Точка підвісу є найслабшим місцем проводу ПЛ. Під звичайним затискачем провід затиснутий жорстко, і при еоловій вібрації та коливаннях саме на виході з губок накопичуються втомні тріщини дротів. ARMOR-GRIP Suspension (AGS) влаштований інакше. Провід лежить в еластомерних вкладишах, поверх них навито спіральні прутки, а вже ця збірка затиснута в корпусі. Так статичні та динамічні напруження в точці підвісу знижуються, провід або трос захищено від наслідків коливань, а прутки беруть на себе імпульсні перекриття і перекриття дугою промислової частоти. PLP рекомендує AGS замість поєднання захисних прутків зі звичайним затискачем.
Вкладиші виготовлені з еластомеру, стійкого до озону, атмосферних впливів, великих перепадів температури і залишкової деформації при стисканні, всередину відлито армування з алюмінієвого сплаву. Корпус для тросів малих діаметрів штампують з оцинкованої сталі, для товстіших проводів його відливають з високоміцного алюмінієвого сплаву. Болт, шайба і контргайка теж оцинковані. Прутки для ACSR малих діаметрів роблять зі сталі, плакованої алюмінієм. Прутки AGS за розмірами відрізняються від стандартних Armor Rods, і замінювати їх одні одними не можна. Затискач застосовують на алюмінієвих проводах, на тросах Alumoweld і з оцинкованої сталі, тобто на фазних проводах і грозозахисних тросах. Є високотемпературне виконання з літерою HT у каталожному номері.
Серія включає одинарний підвіс, подвійний підвіс і опорне виконання Support. Одинарний AGS ставлять на кутах повороту траси до 30°, для кутів від 30° до 60° беруть подвійний, і для нього PLP радить отримати інженерну рекомендацію. Подвійний підвіс потребує двох окремих фітингів AGS (вушко під кульку, скоба або Y-скоба). Виконання Support кріплять на опорних ізоляторах із затискною головкою, горизонтальних і вертикальних. Воно витримує зусилля відриву від цапф шапки ізолятора 5,000 lbs у будь-якому напрямку, зокрема вгору, а симетричний отвір дає змогу прикладати радіальне навантаження під будь-яким кутом у межах 360°.
Під час монтажу гірлянду виставляють вертикально, середину ролика позначають на проводі маркером, не дряпаючи його, і піднімають провід. Вкладиші ставлять по мітці і прихоплюють тонким шаром стрічки, прутки накладають рівномірно по колу вкладиша без перехрещень, щоб кривина кожного прутка повторювала контур вкладиша без зазору. Потім збирають дві половини корпусу, насувають хомут і затягують болт. Ставлять рівно стільки прутків, скільки в комплекті. На морському узбережжі під вкладиші наносять струмопровідний інгібітор.
Одразу після монтажу затискач тримає незбалансоване навантаження близько 20 % розривного навантаження проводу і близько 10 % для тросів EHS, а з часом ця величина зростає. Для ремонту проводу з втомними пошкодженнями є спеціальний AGS, який ставлять поверх Armor Rods або поверх з'єднувача. На лініях із сильною вібрацією до AGS додають гасителі вібрації.
Технічні характеристики
| Виконання | одинарний підвіс, подвійний підвіс, опорний (Support) |
|---|---|
| Призначення | зниження статичних і динамічних напружень у точці підвісу, захист від вібрації та дуги |
| Корпус | штампована оцинкована сталь, еластомерна вставка, спіральні прутки |
| Застосування | проводи ПЛ і грозозахисні троси |
Запит ціни та строку поставки
PLP ARMOR-GRIP (AGS) — спіральні підтримувальні затискачі для проводів і грозотросів ПЛ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи потрібні окремі захисні прутки з AGS?
Ні, PLP рекомендує AGS саме замість поєднання захисних прутків і звичайного затискача. Спіральні прутки вже входять до конструкції.
Які є виконання затискача?
Одинарний підвіс, подвійний підвіс та опорне виконання Support. Застосовують на фазних проводах і грозозахисних тросах.
З чого виготовлено затискач?
Корпус зі штампованої оцинкованої сталі з еластомерною вставкою. Поверх проводу йдуть спіральні прутки.
