KPB Intra CTS 12, CTS 25, CTS 38 — опорні трансформатори струму внутрішнього встановлення 12–38,5 кВ

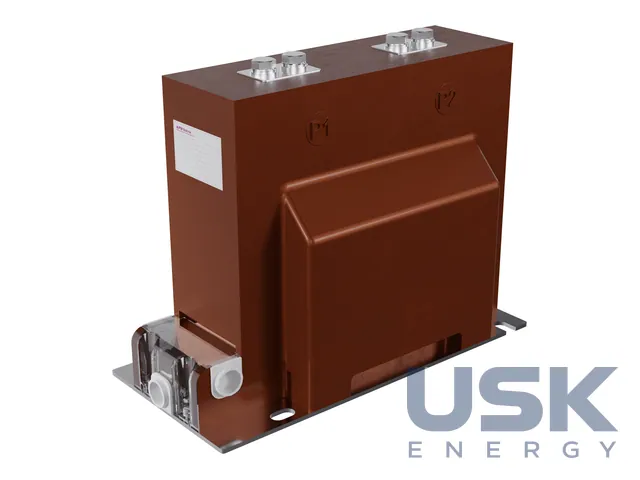

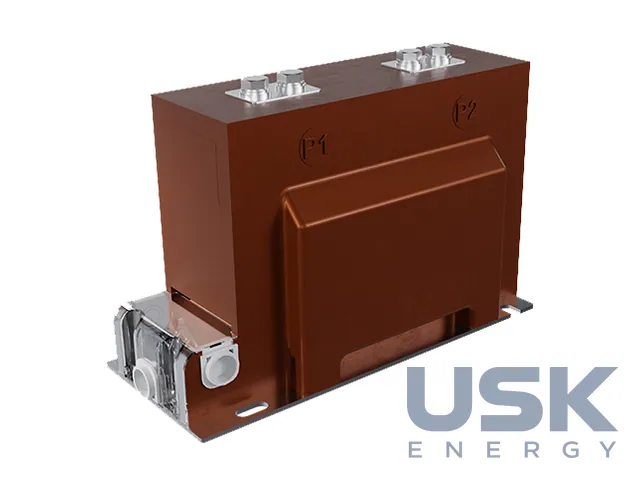

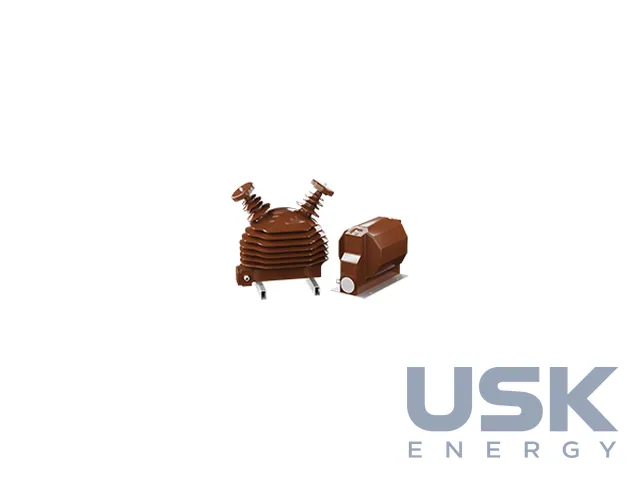

KPB Intra CTS 12, CTS 25 і CTS 38 — опорні вимірювальні трансформатори струму з литою епоксидною ізоляцією для КРУ середньої напруги внутрішнього встановлення на 12/17,5, 24 і 38,5 кВ. Їх ставлять у кола комерційного й технічного обліку та релейного захисту. Первинний струм від 5 А до 3200 А, вторинний 5 А або 1 А.
- Напруга
- 12/17,5 кВ (CTS 12), 24 кВ (CTS 25), 38,5 кВ (CTS 38)
- Первинний струм
- 5–3200 А (CTS 12), 5–2500 А (CTS 25, CTS 38.41W), 5–600 А (виконання X)
- Вторинний струм
- 5 А або 1 А, комбінації
- Класи точності
- вимірювання 0,2; 0,5; 0,2S; 0,5S; 1; 3; захист 5P, 10P, PX
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ряд складається з трьох груп. На 12/17,5 кВ випускають CTS 12, CTS 12.L, CTS 12.LW, CTS 12.W і CTS 12.G, на 24 кВ CTS 25, CTS 25.1, CTS 25.SW, CTS 25X та виконання Sch, B, C, на 38,5 кВ CTS 38, CTS 38X і CTS 38.41W. Первинний струм CTS 12 сягає 3200 А, CTS 25 і CTS 38.41W до 2500 А, CTS 38 до 2000 А, виконання X до 600 А. Номінальне навантаження 2,5–60 ВА.
Вимірювальні обмотки виготовляють у класах точності 0,2, 0,5, 0,2S, 0,5S, 1 і 3, захисні у класах 5P, 10P і PX. Заданий клас витримується в діапазоні 25–100 % номінального навантаження. Вторинний струм 5 А або 1 А, можлива комбінація. Для CTS 25 виробник наводить струм термічної стійкості до 80 кА протягом 1 с (31,5 кА протягом 3 с), динамічний струм до 200 кА і тривалий термічний струм 120 % In.
Первинна обмотка буває одновиткова або багатовиткова. Коефіцієнт трансформації перемикають і за вторинним, і за первинним боком, для цього двома перемичками на гвинтах M8 з'єднують відповідні виводи, гвинти й перемички входять до комплекту. Осердя вторинних обмоток навивають з орієнтованої електротехнічної сталі або з пермалою, їх кількість від 1 до 4 на вимогу замовника. Усі активні частини залито епоксидним компаундом, що працює і як ізоляція, і як несуча конструкція. Збільшені виконання на зразок CTS 12.LW (висота 210 мм, маса 29 кг) мають вищу стійкість до струмів КЗ, більше навантаження та вищий коефіцієнт безпеки.

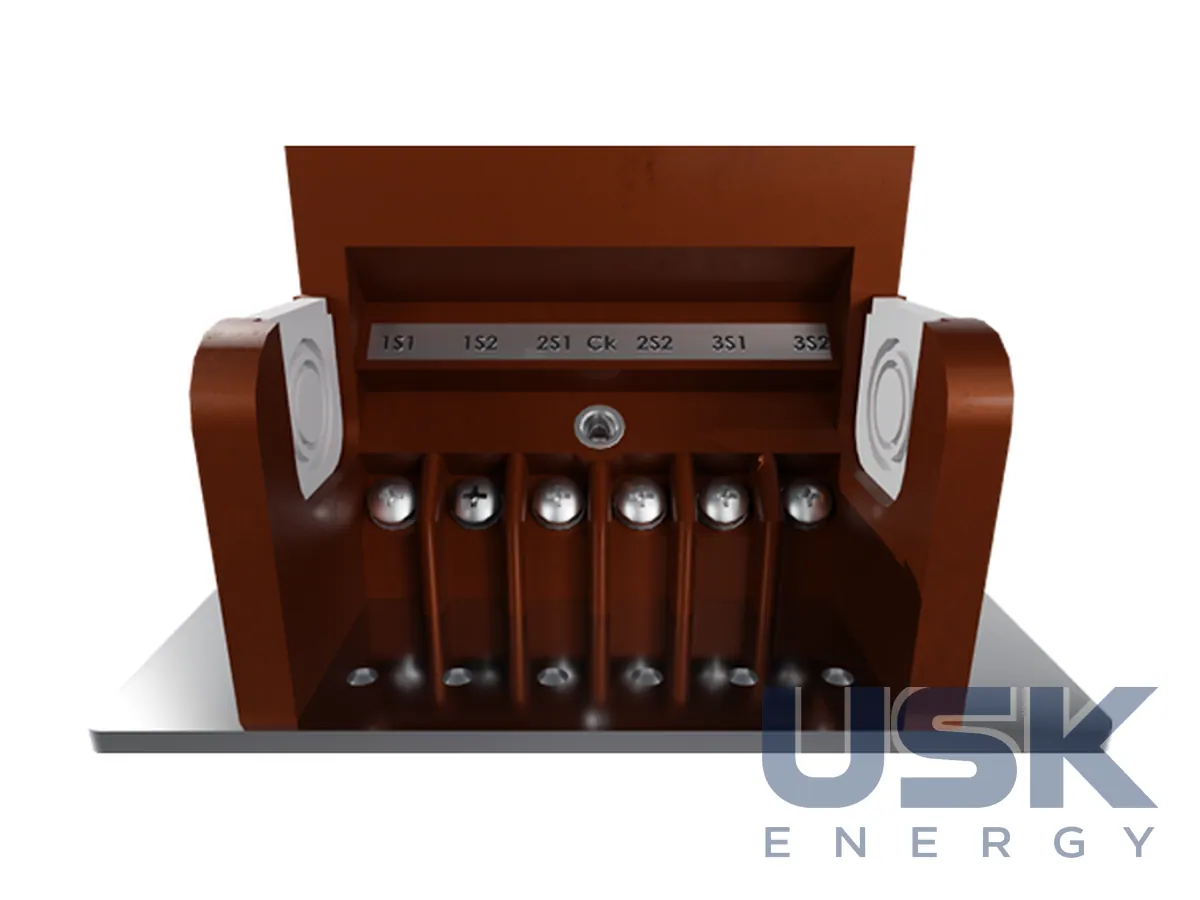

CTS 12, CTS 25 і CTS 25X можуть мати вбудований індикатор напруги. У виливок залито ємнісний дільник, до виводу Ck у клемній коробці під'єднують кабельний інтерфейс та індикатор системи VDS класу HR за ČSN EN 61243-5 з комплектувальними Georg Jordan GmbH. Стан «напруга відсутня» індикується нижче 10 % Un, «напруга присутня» понад 45 % Un.
Монтажне положення довільне, трансформатор кріплять чотирма гвинтами через отвори в основі. Для заміни старих трансформаторів різних виробників CTS постачають на адаптованих основах із тими самими монтажними розмірами. Випробування проведено за ČSN EN/IEC 61869-1 і 61869-2. Трансформатори встановлюють у комірках КРУ 6–35 кВ розподільних мереж і промислових підстанцій.
Технічні характеристики
| Напруга | 12/17,5 кВ (CTS 12), 24 кВ (CTS 25), 38,5 кВ (CTS 38) |
|---|---|
| Первинний струм | 5–3200 А (CTS 12), 5–2500 А (CTS 25, CTS 38.41W), 5–600 А (виконання X) |
| Вторинний струм | 5 А або 1 А, комбінації |
| Класи точності | вимірювання 0,2; 0,5; 0,2S; 0,5S; 1; 3; захист 5P, 10P, PX |
| Навантаження | 2,5–60 ВА |
| Осердя | 1–4 (CTS 12.LW) |
| Перемикання | за первинним і вторинним боком |
| Опція | вбудований ємнісний дільник для індикатора напруги (VDS, IEC 61243-5) |
| Стандарти | IEC 61869-1, IEC 61869-2 (ČSN EN) |
Запит ціни та строку поставки
KPB Intra CTS 12, CTS 25, CTS 38 — опорні трансформатори струму внутрішнього встановлення 12–38,5 кВ, KPB Intra. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 |
| HTSUS (США) | 8504 31 40 35 |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускають трансформатори CTS?
CTS 12 на 12/17,5 кВ, CTS 25 на 24 кВ, CTS 38 на 38,5 кВ. Усі вони призначені для КРУ внутрішнього встановлення.
Які класи точності доступні для обмоток?
Для вимірювання 0,2, 0,5, 0,2S, 0,5S, 1 і 3, для захисту 5P, 10P і PX. Клас витримується в діапазоні 25–100 % номінального навантаження.
Чи можна поставити CTS замість старого трансформатора іншого виробника?
Так, CTS постачають на адаптованих основах із тими самими монтажними розмірами, що й у замінюваних типів.
