KPB Intra 10–36 ANO — епоксидні опорні ізолятори зовнішнього встановлення до 38,5 кВ
KPB Intra 10–36 ANO — опорні ізолятори з литої епоксидної смоли для відкритих розподільних пристроїв і зовнішніх установок СН на напругу до 15, 25 і 38,5 кВ. Ними підтримують шини та апарати у ВРП 6–35 кВ, на щоглових підстанціях і в пунктах секціонування ПЛ.
- Типи
- 10 ANO-5 (до 15 кВ); 20 ANO-1/-2/-3/-5, 25 ANO-01/02 (до 25 кВ); 30 ANO-1/-2/-3/-5, 36 ANO-01/01 (до 38,5 кВ)
- 10 ANO
- 12 кВ; випробувальні 28 кВ / 75 кВ
- 30 ANO
- 38,5 кВ; випробувальні 80 кВ / 180 кВ
- 30 ANO-1
- висота 824 мм, 3,3 кг
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

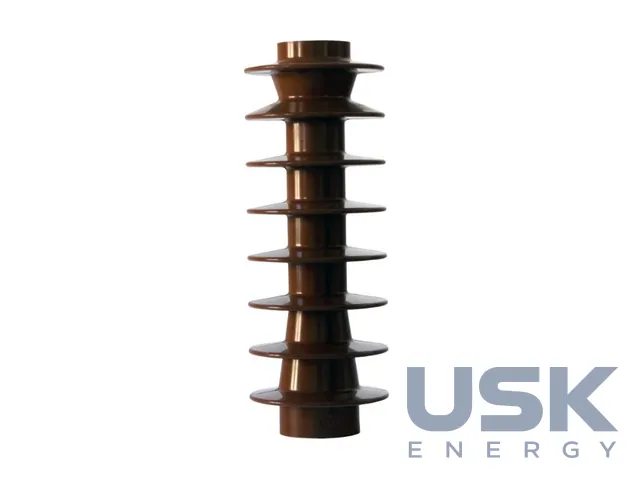

Серію поділено на три групи, і перше число в позначенні вказує на клас напруги. 10 ANO-5 працює в зовнішніх системах з номінальною напругою до 15 кВ. Для напруги до 25 кВ випускають 20 ANO-1, 20 ANO-2, 20 ANO-3, 20 ANO-5 і 25 ANO-01/02. Групу до 38,5 кВ складають 30 ANO-1, 30 ANO-2, 30 ANO-3, 30 ANO-5 і 36 ANO-01/01. Виконання всередині кожної групи відрізняються конструкцією закладних і монтажними розмірами.

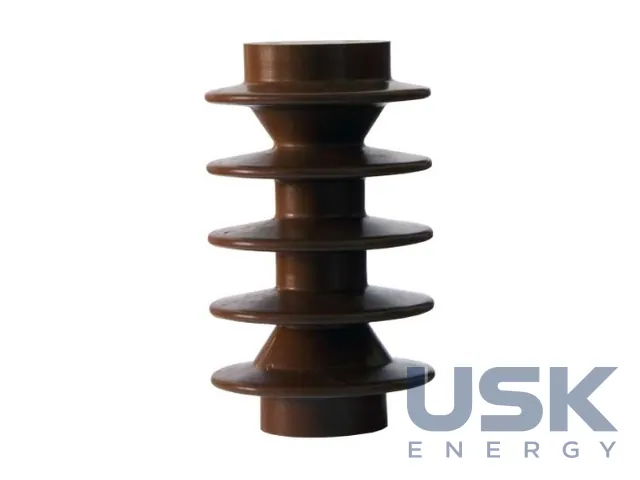

Ізолятор 10 ANO-5 має найбільшу робочу напругу 12 кВ, випробувальну напругу промислової частоти 28 кВ та імпульсну 75 кВ. На сторінці виробника для нього вказано довжину шляху витоку 467 мм, зусилля на згин 5 кН, масу 2,1 кг і код замовлення 600 000 497. Довжину шляху витоку перевіряють разом із класом напруги, бо від неї залежить придатність ізолятора для забрудненої атмосфери.

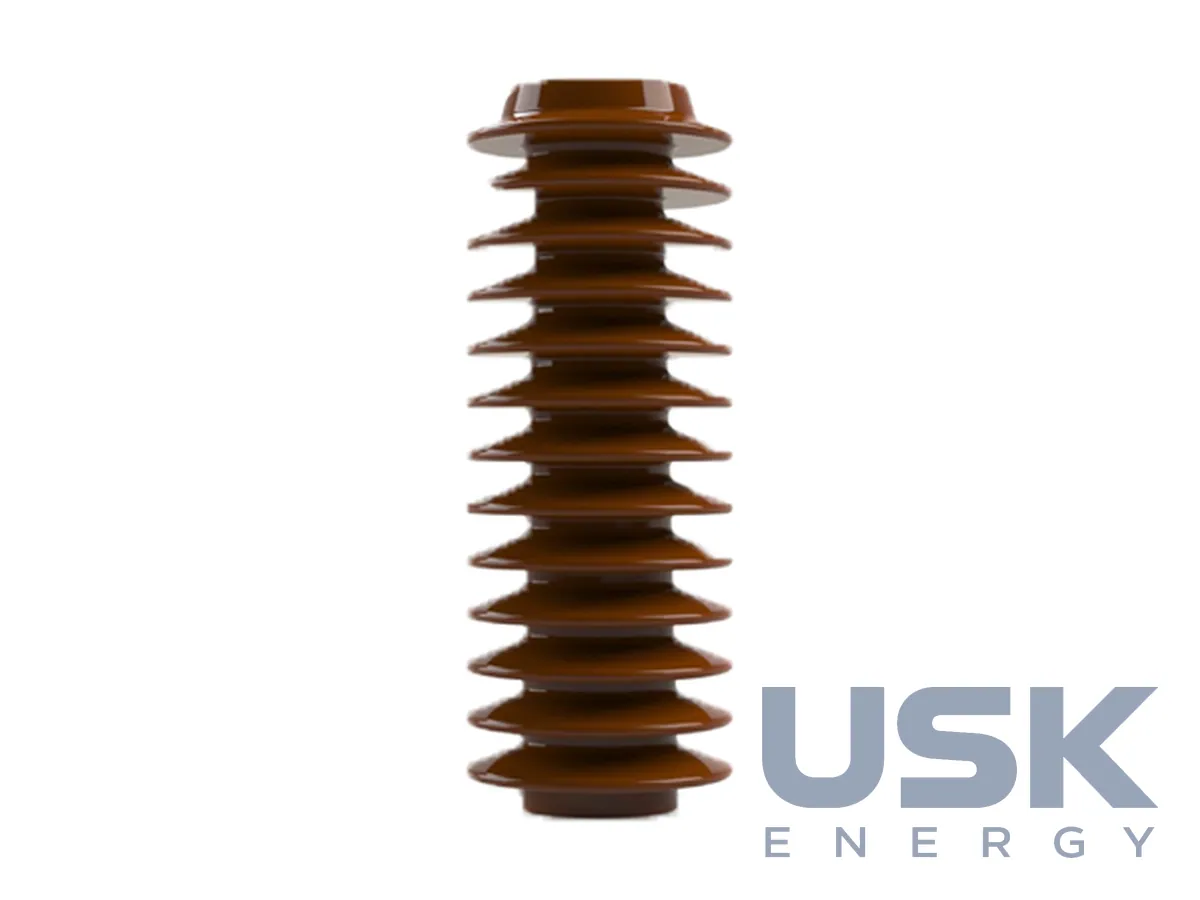

Ізолятори групи 30 ANO розраховано на 38,5 кВ, їх випробовують напругою 80 кВ промислової частоти та 180 кВ грозового імпульсу. Наприклад, 30 ANO-1 має висоту 824 мм і масу 3,3 кг. Для всіх типів опубліковано технічні листи та коди замовлення, тож ізолятор підбирають за класом напруги, висотою та приєднувальними розмірами закладних. Висоту узгоджують з ізоляційними відстанями конкретного розподільного пристрою.
Смолу для серії ANO розраховано на експлуатацію просто неба. Епоксидні опорні ізолятори ставлять замість порцелянових там, де потрібні мала маса, механічна міцність і стійкість до ударів. Компанія має власну сертифіковану випробувальну лабораторію і виготовляє епоксидні деталі також за кресленнями замовника.
Ізолятори ANO застосовують для опорної ізоляції шин і апаратів у ВРП 6–35 кВ, на щоглових і стовпових підстанціях, у пунктах секціонування та обліку на ПЛ, у зовнішніх установках об'єктів ВДЕ, зокрема сонячних і вітрових електростанцій. Кріплять ізолятори до металевих конструкцій через закладні, розміри яких наведено в технічних листах кожного типу.
Технічні характеристики
| Типи | 10 ANO-5 (до 15 кВ); 20 ANO-1/-2/-3/-5, 25 ANO-01/02 (до 25 кВ); 30 ANO-1/-2/-3/-5, 36 ANO-01/01 (до 38,5 кВ) |
|---|---|
| 10 ANO | 12 кВ; випробувальні 28 кВ / 75 кВ |
| 30 ANO | 38,5 кВ; випробувальні 80 кВ / 180 кВ |
| 30 ANO-1 | висота 824 мм, 3,3 кг |
Запит ціни та строку поставки
KPB Intra 10–36 ANO — епоксидні опорні ізолятори зовнішнього встановлення до 38,5 кВ, KPB Intra. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 90 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 90 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховано ізолятори ANO?
10 ANO-5 на системи до 15 кВ, групи 20 ANO і 25 ANO до 25 кВ, групи 30 ANO і 36 ANO до 38,5 кВ.
Якими напругами випробовують ізолятори 30 ANO?
Напругою 80 кВ промислової частоти та 180 кВ грозового імпульсу. Ізолятор 30 ANO-1 має висоту 824 мм і масу 3,3 кг.
Чим епоксидний ізолятор кращий за порцеляновий на ВРП?
Він має меншу масу, механічну міцність і стійкість до ударів. Смолу серії ANO розраховано на експлуатацію просто неба.
