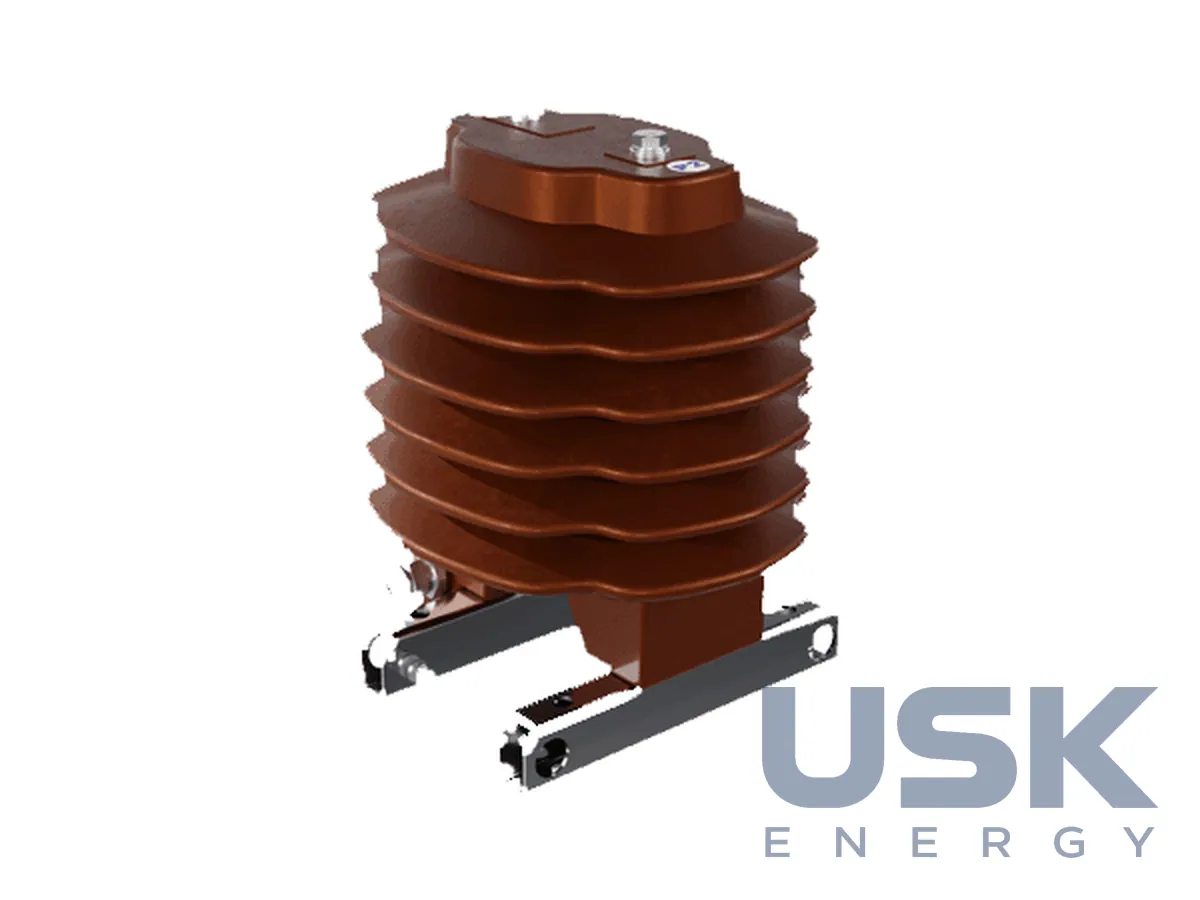

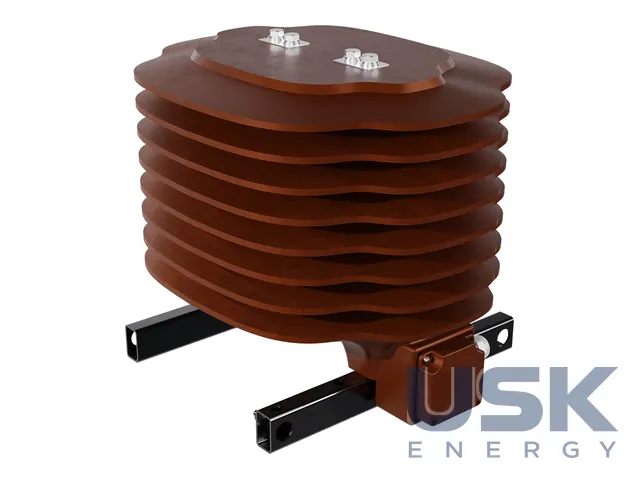

KPB Intra CTO 15, CTSO 38 — опорні трансформатори струму зовнішнього встановлення до 38,5 кВ
KPB Intra CTO 15 і CTSO 38 — опорні вимірювальні трансформатори струму з епоксидною ізоляцією для розподільних пристроїв СН зовнішнього встановлення. CTSO 38 розраховано на 38,5 кВ і первинний струм 5–2500 А, CTO 15 на мережі до 15 кВ і 5–600 А. Їх ставлять у кола обліку та захисту ВРП і пунктів на ПЛ 6–35 кВ.
- CTO 15
- зовнішнє встановлення, 5–600 А, 5–60 ВА
- CTSO 38 / 38L
- зовнішнє встановлення, 38,5 кВ, 5–2500 А, 5–60 ВА
- Вторинний струм
- 5 А або 1 А
- Класи точності
- 0,2; 0,5; 0,2S; 0,5S; 1; 3 / 5P, 10P
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
CTSO 38 і його виконання CTSO 38L розраховано на найбільшу робочу напругу 38,5 кВ, на сторінці виробника вказано 36/38,5 кВ. Випробувальна напруга змінного струму 70/80 кВ, імпульсна 170/180 кВ. Довжина шляху витоку 1257 мм відповідає IV ступеню забруднення, тобто 31 мм/кВ для 38,5 кВ. Струм термічної стійкості до 80 кА протягом 1 с (31,5 кА протягом 3 с), динамічний до 200 кА, тривалий термічний струм 120 % In. Маса 60 кг, робоча температура від −40 до +40 °C, частота 50 Гц, клас нагрівостійкості ізоляції E.
Вторинний струм 5 А або 1 А з можливістю комбінації. Вимірювальні кола мають класи 0,2, 0,5, 0,2S, 0,5S, 1 і 3, захисні 5P і 10P. Заданий клас витримується в діапазоні 25–100 % номінального навантаження, навантаження 5–60 ВА. Коефіцієнт безпеки вимірювальних обмоток FS 5 або FS 10, граничну кратність захисних обмоток вибирають від 5 до 30.
Первинна обмотка буває одновиткова або багатовиткова. Коефіцієнт трансформації перемикають за вторинним і за первинним боком, для первинного перемикання двома перемичками на гвинтах M8 з'єднують виводи, перемички й гвинти входять до комплекту. Осердя навивають з орієнтованих магнітних матеріалів або з пермалою (сплаву нікелю, заліза та міді), їх від 1 до 3 на вимогу замовника. Усі активні частини залито епоксидним компаундом, стійким до ультрафіолету та вологи, він працює і як ізоляція, і як механічна основа.
Трансформатор кріплять чотирма гвинтами M12 через отвори в основі, первинні виводи теж мають гвинти M12. Вторинні кола під'єднують кабельними наконечниками під переріз проводу. Вторинна клемна коробка водонепроникна (IP65) і пломбується, усередині лежать перемички й гвинти для заземлення та закорочування обмоток. Для заміни старих трансформаторів інших виробників CTSO 38 постачають на адаптованих основах з тими самими монтажними розмірами. Випробування проведено за IEC 61869-1, IEC 61869-2, IEC 60060-1, ГОСТ 15150 для T1 та УХЛ1, ГОСТ 1516.3-96 і ГОСТ 7746-2001.
CTO 15 належить до опорних трансформаторів струму зовнішнього встановлення для мереж до 15 кВ з первинним струмом 5–600 А і навантаженням 5–60 ВА. Обидва типи працюють на відкритих розподільних пристроях і в пунктах комерційного обліку на ПЛ 6–35 кВ, на реклоузерах і секціонувальних пунктах, на зовнішніх підстанціях промислових підприємств та об'єктів ВДЕ.
Технічні характеристики
| CTO 15 | зовнішнє встановлення, 5–600 А, 5–60 ВА |
|---|---|
| CTSO 38 / 38L | зовнішнє встановлення, 38,5 кВ, 5–2500 А, 5–60 ВА |
| Вторинний струм | 5 А або 1 А |
| Класи точності | 0,2; 0,5; 0,2S; 0,5S; 1; 3 / 5P, 10P |
| Осердя | 1–3 |
| Ізоляція | епоксидний компаунд, стійкий до УФ і вологи |
| Кріплення | 4 гвинти M12; первинні виводи M12 |
Запит ціни та строку поставки
KPB Intra CTO 15, CTSO 38 — опорні трансформатори струму зовнішнього встановлення до 38,5 кВ, KPB Intra. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 |
| HTSUS (США) | 8504 31 40 35 |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які первинні струми мають CTO 15 і CTSO 38?
CTO 15 від 5 до 600 А для мереж до 15 кВ, CTSO 38 від 5 до 2500 А за найбільшої робочої напруги 38,5 кВ.
Чи підходить CTSO 38 для забруднених районів?
Так, довжина шляху витоку 1257 мм відповідає IV ступеню забруднення, 31 мм/кВ для 38,5 кВ. Компаунд стійкий до ультрафіолету та вологи.
Скільки осердь може мати трансформатор?
Від 1 до 3 на вимогу замовника. Вимірювальні класи від 0,2S до 3, захисні 5P і 10P.
