Siemens Energy — фазоповоротні трансформатори (PST)
Фазоповоротні трансформатори Siemens Energy (PST) керують перетоками активної потужності в мережах змінного струму. Їх ставлять для розвантаження перевантажених ліній і міждержавних перетинів. Виробник має понад 50 років досвіду проєктування PST.
- Конструкція
- двосердечникова (великі потужності) або односердечникова до 230 кВ
- Принцип
- непряма схема з шунтовим (регулювальним) і послідовним блоками
- Ізоляція
- зокрема на ефірній рідині
- Досвід
- понад 50 років проєктування PST
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PST Siemens Energy ставлять у мережах змінного струму там, де активна потужність розподіляється лініями не так, як вимагає режим. Переток лінією залежить від різниці фазових кутів напруги на її кінцях, і PST змінює цей кут. Так розвантажують перевантажені лінії та міждержавні перерізи, зменшують кільцеві потоки й повніше використовують пропускну здатність, яка в мережі вже є. Під час вимкнення однієї з ліній PST перенаправляє потужність рештою шляхів і допомагає виконати критерій N-1. Досвід проєктування таких машин у виробника перевищує 50 років.

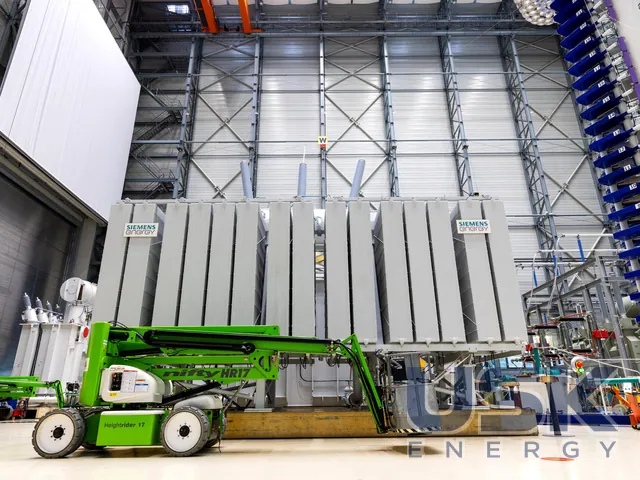

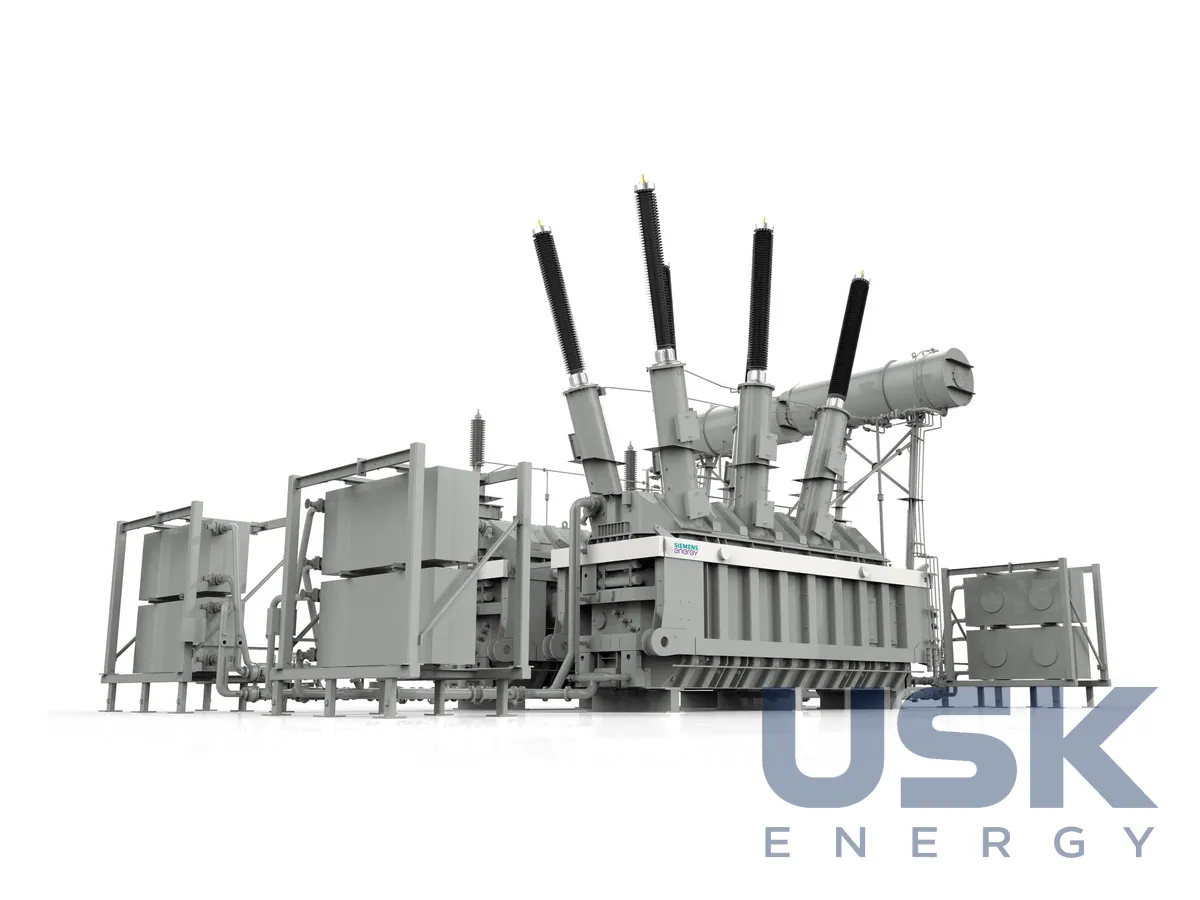

Принцип непрямий. Шунтовий, або регулювальний, блок живиться від мережі й формує напругу регулювання, а послідовний блок вводить її в лінію зі зсувом за фазою. Для великих потужностей застосовують двоосердну конструкцію, вона дає більшу гнучкість у роботі. Одноосердне виконання роблять на напругу до 230 кВ, його обирають, коли обмежені місце, транспорт чи умови майданчика. Усі PST трифазні, конфігурацію добирають під топологію мережі, вимоги до резервування та транспортні обмеження.
Ізоляція може бути на ефірній рідині. Siemens Energy отримала замовлення на перший у світі фазоповоротний трансформатор з ефіром замість мінеральної оливи. Органічна нетоксична рідина біорозкладна й має дуже високу температуру спалаху, тому машину можна ставити поруч із житловою та комерційною забудовою. Це PST 138/138 кВ на 60 Гц потужністю 300 МВА з кутом ±25° і двома активними частинами в одному баку для міської мережі на східному узбережжі США. Рівень звукового тиску не перевищує 50,3 дБА за 300 МВА з урахуванням обмоток і насосів. Вводи штекерного типу за модульною концепцією Pretact скорочують монтаж, передбачено також засувки з електроприводом для відсікання радіаторів під час аварії та штекерні з'єднання вторинних кіл.

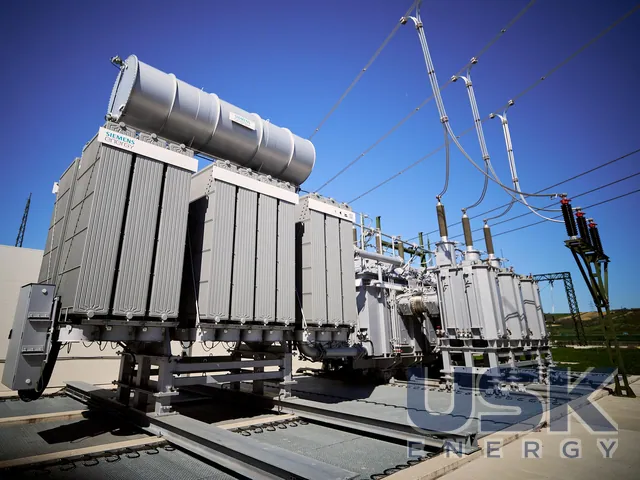

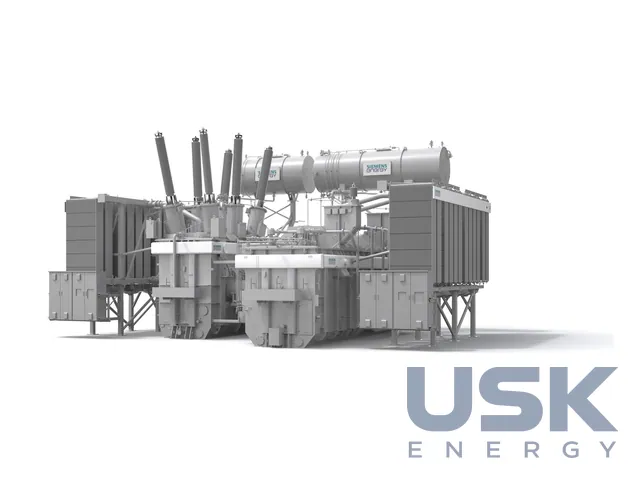

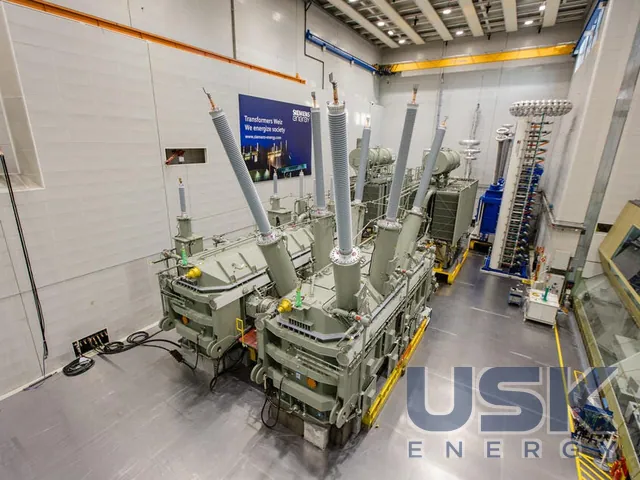

Інший проєкт пов'язаний із кордоном Каліфорнії та Мексики. Місцева енергокомпанія поставила два PST у мережі 230 кВ, щоб спрямовувати потужність на свої лінії 500 кВ, особливо під час виведення однієї з них із роботи. Потрібен був дуже великий несиметричний кут, від −80,1° до 31,3°, тому машини виконали за класичною схемою з двома осердями у двох баках. Транспортні розміри становили 11,9 × 3,8 × 4,6 м, маса послідовного блока 264 т, збуджувального 283 т.
Регулювання виконано трьома однофазними РПН і перемикачем типу ARS. Спеціальна схема обмоток дала змогу використати стандартний перемикач R-типу. Охолодження ONAF на радіаторах, встановлених на баку, з вентиляторами без насосів, вентилятори дібрано за вимогою до низького шуму. Регіон сейсмічно активний, тому PST кваліфіковано за IEEE 693-2005 на високий рівень. Для цього незалежна організація побудувала скінченно-елементну модель і виконала сейсмічний розрахунок. Фахівці Siemens Energy також проводять техніко-економічні дослідження, оцінюючи вплив PST на систему та вимоги до нього ще до рішення про інвестиції.
Технічні характеристики
| Конструкція | двосердечникова (великі потужності) або односердечникова до 230 кВ |
|---|---|
| Принцип | непряма схема з шунтовим (регулювальним) і послідовним блоками |
| Ізоляція | зокрема на ефірній рідині |
| Досвід | понад 50 років проєктування PST |
Запит ціни та строку поставки
Siemens Energy — фазоповоротні трансформатори (PST), Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Навіщо ставити фазоповоротний трансформатор?
Щоб керувати перетоками активної потужності та розвантажувати перевантажені лінії й міждержавні перетини.
До якої напруги виконується односердечникова конструкція?
До 230 кВ. Для великих потужностей застосовується двосердечникова.
Чи можлива ізоляція на ефірній рідині?
Так, PST виготовляються зокрема на ефірній рідині.
