Siemens Energy — перетворювальні трансформатори HVDC до ±1100 кВ
Перетворювальні трансформатори Siemens Energy для підстанцій передавання постійного струму високої напруги на напругу до ±1100 кВ DC. Потужність до 750 МВА на одиницю. Застосовуються зокрема для підключення морських ВЕС.
- Напруга
- до ±1100 кВ DC
- Потужність
- до 750 МВА на одиницю
- Охолодження
- OFWF, ODAF, ODWF
- Технології
- HVDC Classic і HVDC Plus
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

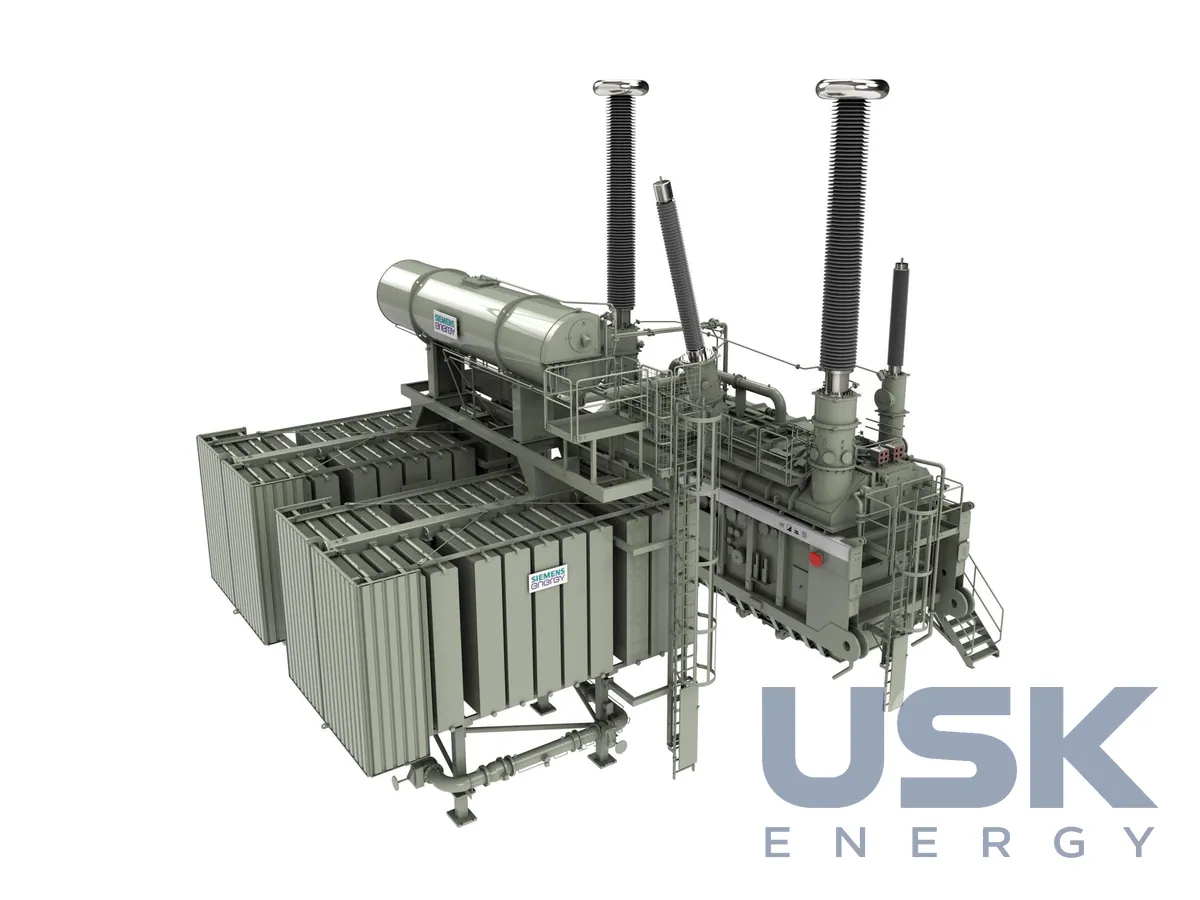

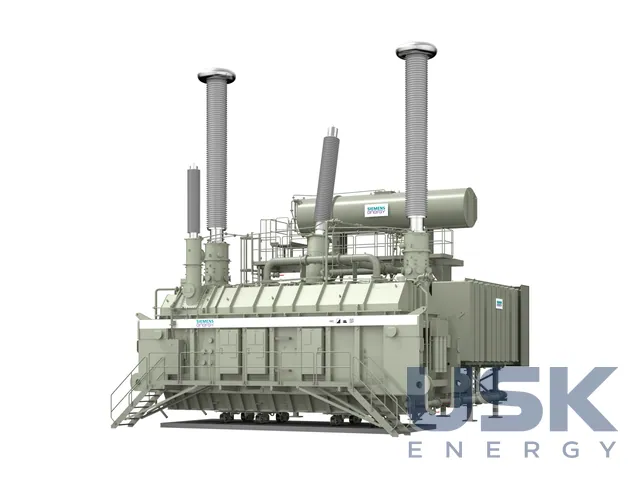

Перетворювальні трансформатори HVDC Siemens Energy працюють на підстанціях передавання постійного струму високої напруги. Вони зв'язують мережу змінного струму з перетворювачем, який випрямляє або інвертує струм для передавання лінією постійного струму. Такі лінії будують для передавання великих потужностей на тисячі кілометрів з малими втратами, для міжсистемних зв'язків і для приєднання морських ВЕС до берега. Трансформатори розраховано на напругу до ±1100 кВ DC і потужність до 750 МВА на одиницю, охолодження OFWF, ODAF або ODWF.

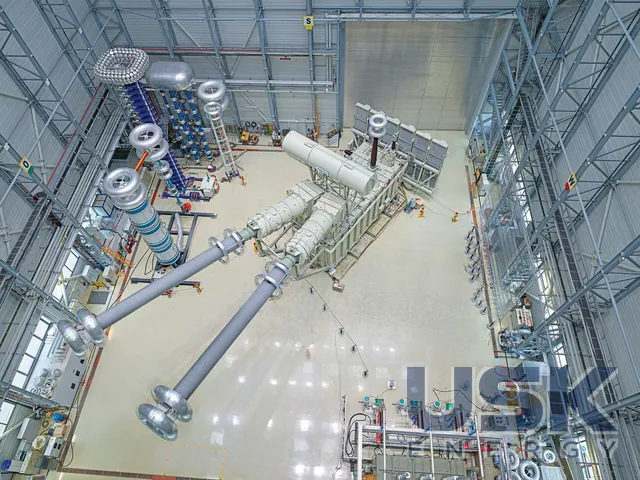

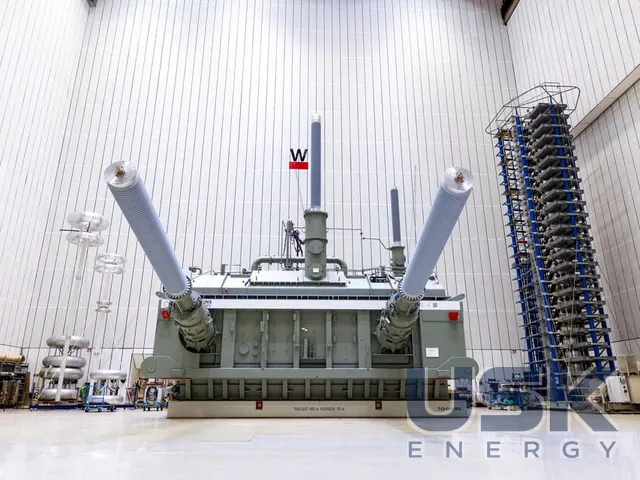

Навантаження на ізоляцію в перетворювального трансформатора інше, ніж у звичайного силового. Вентильна обмотка перебуває під постійною напругою відносно землі, на яку накладається змінна складова, а через обмотки проходять гармоніки струму перетворювача. Тому ізоляційну систему, нагрівання та шум розраховують окремо для цих умов. Siemens Energy проєктує такі машини понад 50 років і для розрахунку застосовує засоби моделювання, підтверджуючи результати суворими випробуваннями.

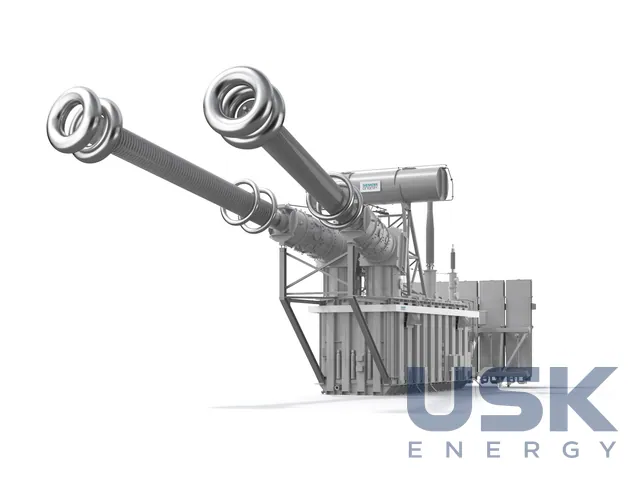

Трансформатори випускають для обох технологій передавання, HVDC Classic на тиристорних перетворювачах і HVDC Plus на перетворювачах напруги. Конструкція модульна й масштабована, аж до систем 1100 кВ. Трансформатори постачають повністю зібраними, що скорочує обсяг робіт на майданчику. Для морських проєктів передбачено роботу в агресивному морському середовищі, на берегових і морських перетворювальних станціях. Морська підстанція обмежена за площею й масою, обладнання на ній зазнає впливу солі, вологи та вібрації, а доступ для ремонту складний і дорогий. Тому для таких об'єктів особливо важать компактність, стійкість захисних покриттів і можливість контролювати стан трансформатора дистанційно, без частих виїздів персоналу на платформу.
Найвідоміший приклад пов'язаний із лінією Чанцзі – Гуцюань у Китаї. Siemens Energy виготовила для неї перший у світі перетворювальний трансформатор на 1100 кВ DC. Пропускна здатність лінії 12 ГВт, довжина траси перевищує три тисячі кілометрів. Трансформатор має довжину 37,5 м, висоту 14,4 м і масу понад 900 т, і вже саме його перевезення стало окремою інженерною задачею.

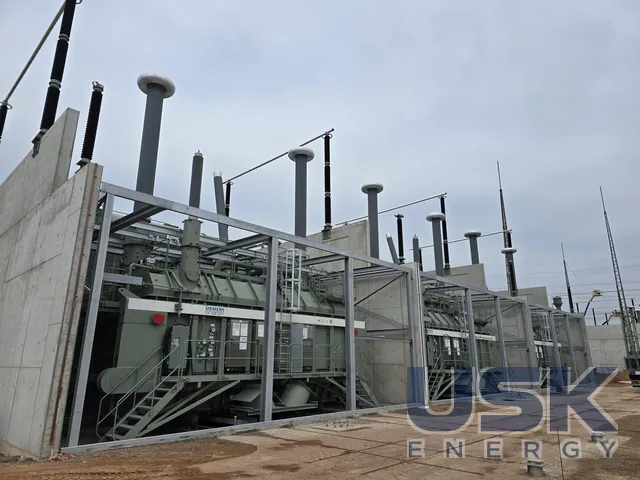

У Німеччині технологію застосовують у проєкті SuedLink (DC3), розрахованому на передавання великих обсягів енергії ВДЕ. Рівні постійної напруги в таких проєктах становлять 800 кВ і 1100 кВ, а в надвисоковольтних системах UHVDC робоча напруга лежить у діапазоні від кількох сотень кіловольт до 1100 кВ. Для замовлення перетворювального трансформатора вихідними даними слугують технологія перетворювача, номінальна напруга постійного струму, потужність на одиницю, напруга мережі змінного струму, схема з'єднання вентильних обмоток, спектр гармонік, вид охолодження та транспортні обмеження до майданчика. Останній пункт для машин такого класу часто визначає, чи буде трансформатор однофазним і як розбивається потужність підстанції на окремі одиниці.
Технічні характеристики
| Напруга | до ±1100 кВ DC |
|---|---|
| Потужність | до 750 МВА на одиницю |
| Охолодження | OFWF, ODAF, ODWF |
| Технології | HVDC Classic і HVDC Plus |
| Референс | перший у світі трансформатор 1100 кВ DC (Чанцзі – Гуцюань, Китай, 12 ГВт) |
Запит ціни та строку поставки
Siemens Energy — перетворювальні трансформатори HVDC до ±1100 кВ, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна напруга перетворювальних трансформаторів?
До ±1100 кВ DC при потужності до 750 МВА на одиницю.
Для яких технологій HVDC виготовляються трансформатори?
Для HVDC Classic і HVDC Plus, зокрема для підключення морських ВЕС.
Які системи охолодження застосовуються?
OFWF, ODAF або ODWF.
