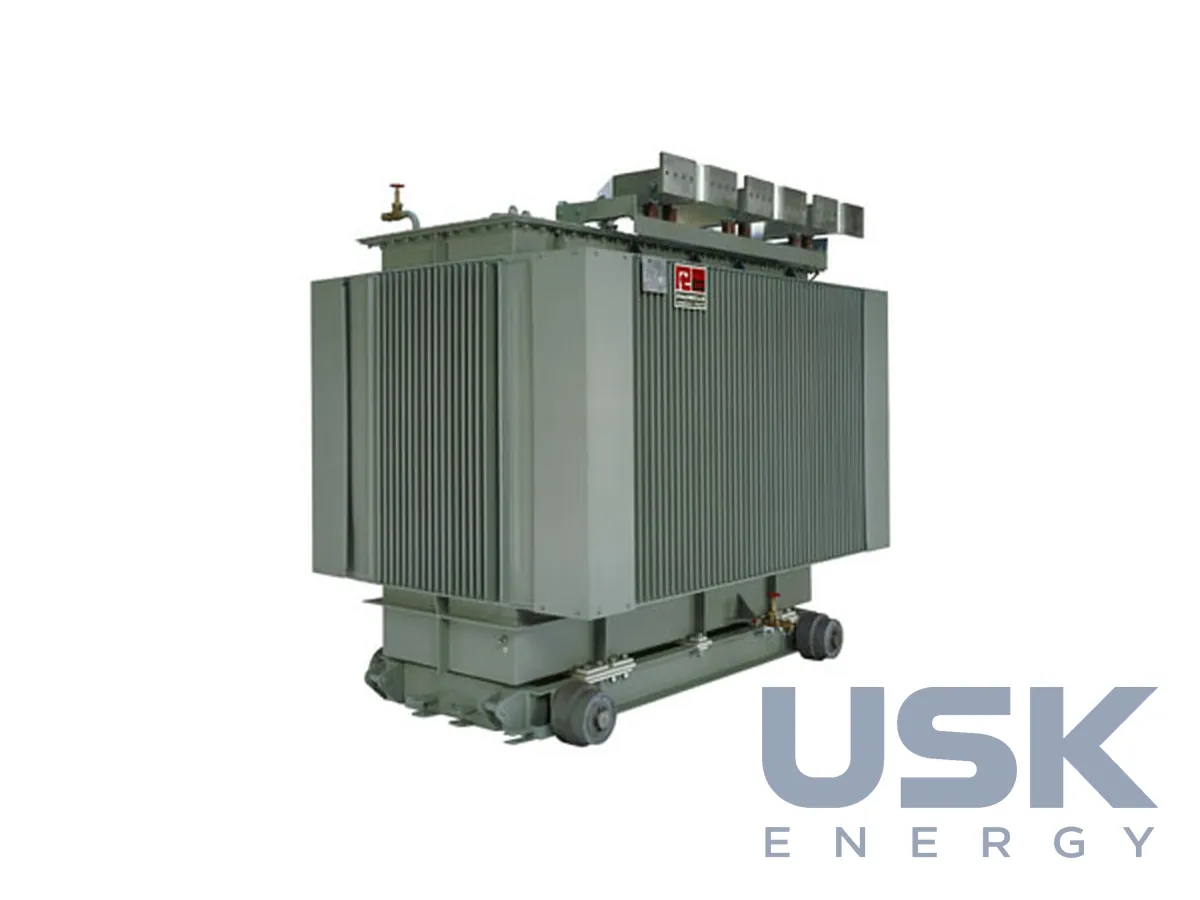

Pauwels — тяговий розподільний трансформатор
Pauwels випускає розподільні трансформатори для тягових підстанцій міського та залізничного електротранспорту. Потужність сягає 30 МВА, напруга до 72 кВ.
- Напруга
- до 72 кВ
- Потужність
- до 30 МВА
- Стандарти
- EN 50708, IEC, ANSI; виконання Eco та ATEX
- Застосування
- тягові підстанції електротранспорту
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Тягові розподільні трансформатори Pauwels живлять тягові підстанції міського та залізничного електротранспорту. На такій підстанції трансформатор знижує напругу зовнішньої мережі до рівня, з якого далі отримують живлення контактної мережі. У програмі заводу ці машини належать до спеціальних трансформаторів, а межі параметрів збігаються з розподільною лінійкою, до 72 кВ і до 30 МВА. Виготовлення ведеться за EN 50708, IEC та ANSI, з можливими виконаннями Eco та ATEX. Тяговий трансформатор входить до однієї групи спеціальних машин з трансформаторами для СЕС, ВЕС і BESS.
Тягове навантаження суттєво відрізняється від побутового чи промислового. Потяги і трамваї створюють різкі піки струму під час розгону, навантаження змінюється з кожним рухом на ділянці, а трансформатор працює в парі з перетворювальним обладнанням підстанції. Через це тяговий трансформатор має свої механічні та електричні особливості, які закладаються в конструкцію на етапі проєктування. Параметри обмоток і схему з'єднання визначає конкретна тягова підстанція та її перетворювач. Саме тому типового каталожного тягового трансформатора немає, кожну машину узгоджують з проєктом підстанції.
Pauwels розглядає спеціальні розподільні трансформатори як результат постійної розробки продукту, що спирається на моніторинг і оцінку вимог замовників. У деяких випадках особливі вимоги клієнта приводять до створення нового виробу. Водночас такі трансформатори проєктують так, щоб їх можна було виготовити стандартними виробничими методами з мінімальними змінами процесу. Для оператора транспорту це спосіб отримати машину під специфіку тягової підстанції, але виготовлену за відпрацьованою технологією розподільних трансформаторів. Відпрацьована технологія спрощує й виробничий контроль кожної машини.
Ізоляцію і тип рідини для тягового трансформатора обирають з урахуванням місця встановлення. Тягові підстанції міського транспорту часто розташовані в межах забудови, у будівлях або підземних приміщеннях, тож вимоги до пожежної безпеки там вищі. У програмі Pauwels для таких умов є компактні трансформатори SLIM на рідині класу K з високою температурою займання, а для екологічно чутливих місць Bio-SLIM з біорозкладною рідиною. Конкретний варіант погоджують під проєкт. Для тягових підстанцій поза забудовою зазвичай достатньо звичайного масляного виконання.
Під час підготовки запиту на тяговий трансформатор потрібно задати номінальну потужність, напругу живильної мережі, параметри вторинних обмоток під перетворювач, схему з'єднання і характер навантаження. Окремо вказують умови розміщення, тип рідини та стандарт виготовлення. Для модернізації наявних тягових підстанцій додатково звіряють габарити, масу та схему приєднання, щоб новий трансформатор став на місце старого без переробки приміщення. Pauwels виготовляє і силові трансформатори, тож живлення тягових підстанцій високої напруги також можна закрити продукцією одного заводу. Це спрощує узгодження технічних вимог і подальше сервісне обслуговування.
Технічні характеристики
| Напруга | до 72 кВ |
|---|---|
| Потужність | до 30 МВА |
| Стандарти | EN 50708, IEC, ANSI; виконання Eco та ATEX |
| Застосування | тягові підстанції електротранспорту |
Запит ціни та строку поставки
Pauwels — тяговий розподільний трансформатор, Pauwels. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких об'єктів призначений тяговий трансформатор?
Для тягових підстанцій міського та залізничного електротранспорту.
Яка максимальна потужність і напруга?
Трансформатори випускаються потужністю до 30 МВА на напругу до 72 кВ.
За якими стандартами виготовляються тягові трансформатори?
За EN 50708, IEC та ANSI, з виконаннями Eco та ATEX.
