Pauwels Pad-Mount — модульний розподільний центр (пад-маунт трансформатор)

Опис

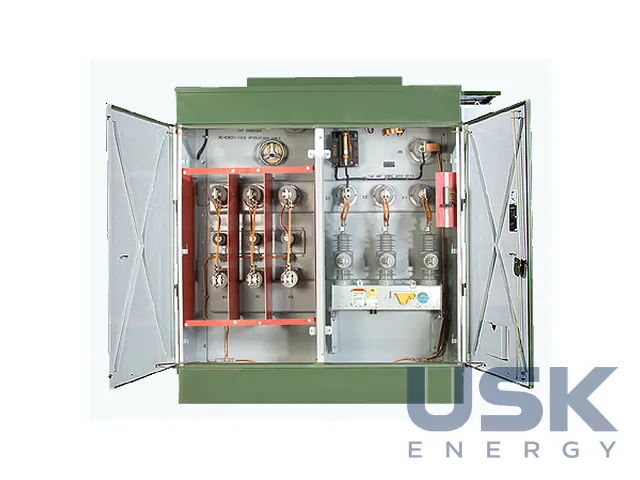

Pauwels Pad-Mount є модульним розподільним центром, у якому трансформатор і комутаційна частина зібрані в одному закритому корпусі зовнішнього встановлення. У корпусі вбудовано відсіки СН і НН, тож окреме приміщення або огорожа для комутаційного обладнання не потрібні. Такі центри застосовують у розподільних мережах і на об'єктах ВДЕ. Напруга обладнання сягає 72 кВ, виготовлення ведеться за стандартами IEC та ANSI. Стандарти IEC та ANSI дають змогу застосовувати розподільний центр як у європейських мережах, так і в проєктах з американськими специфікаціями.

Схема pad-mount походить з мереж, де трансформатор ставлять просто на майданчик біля споживачів, без будівлі підстанції. Моноблок встановлюють на підготовлену основу, а кабелі СН і НН підводять у відповідні відсіки. Закритий корпус захищає струмовідні частини від доступу сторонніх і від погодних впливів. Для мережевої компанії це компактний пункт живлення житлового кварталу, комерційного об'єкта або невеликого виробництва. Монтаж зводиться до встановлення моноблока і підключення кабелів, без будівництва окремої будівлі.

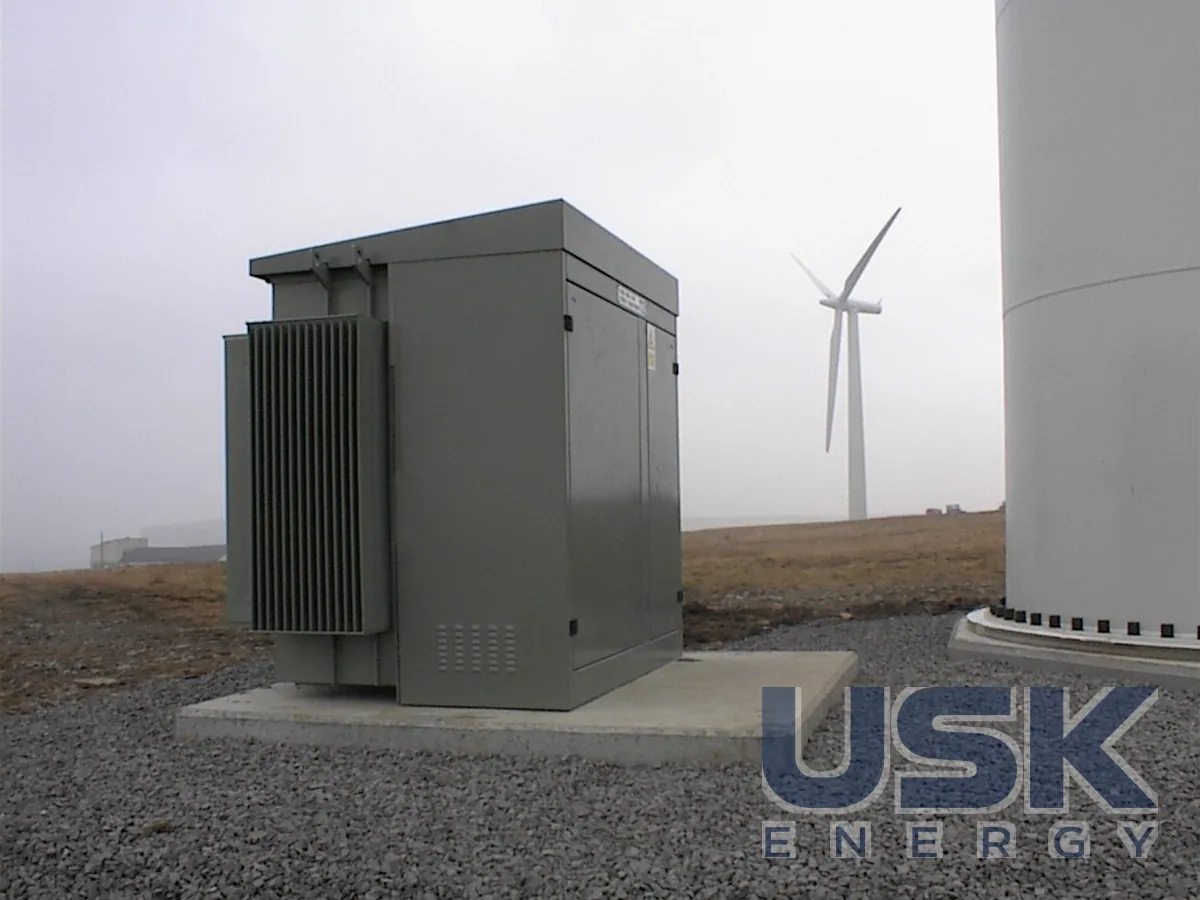

На об'єктах ВДЕ pad-mount трансформатор часто працює як вузол приєднання групи інверторів сонячної станції чи окремого вітроагрегату до внутрішньої мережі станції. Тут важливі мінімальні будівельні роботи на майданчику і швидкий монтаж. Pauwels має досвід постачання трансформаторів для ВДЕ і пропонує в розподільній програмі рідини різного типу, від мінерального масла до рідини класу K і повністю біорозкладної рідини. Вибір рідини залежить від вимог до пожежної та екологічної безпеки на конкретному майданчику. Для сонячних парків з великою кількістю однотипних точок приєднання уніфікований моноблок спрощує і закупівлю, і монтаж.

Трансформаторна частина розподільного центру спирається на розподільну програму Pauwels, яка охоплює машини до 72 кВ і до 30 МВА за IEC та ANSI, з виконаннями Eco та ATEX. Спеціальні виконання завод проєктує так, щоб виготовляти їх стандартними методами з мінімальними змінами процесу. Це стосується і поєднання трансформатора з комутацією в одному корпусі. Конкретну комплектацію відсіків СН і НН, тип апаратів і схему приєднання погоджують під проєкт. Заводське складання трансформатора з комутацією зменшує обсяг робіт на майданчику.

Для проєктувальника pad-mount варто розглядати там, де потрібен пункт живлення без будівлі підстанції, а місце обмежене. Під час запиту задають потужність трансформатора, напруги мережі, схему відсіку СН (кількість і тип приєднань), склад відсіку НН, тип ізоляційної рідини та стандарт виготовлення. Окремо вказують кліматичні умови та вимоги до захисту корпусу. Якщо потрібна більша потужність або обладнання вищої напруги, Pauwels пропонує модульні та мобільні підстанції з окремими модулями ВН, трансформатора і СН. Так можна перейти від pad-mount до модульної підстанції, не змінюючи виробника.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
