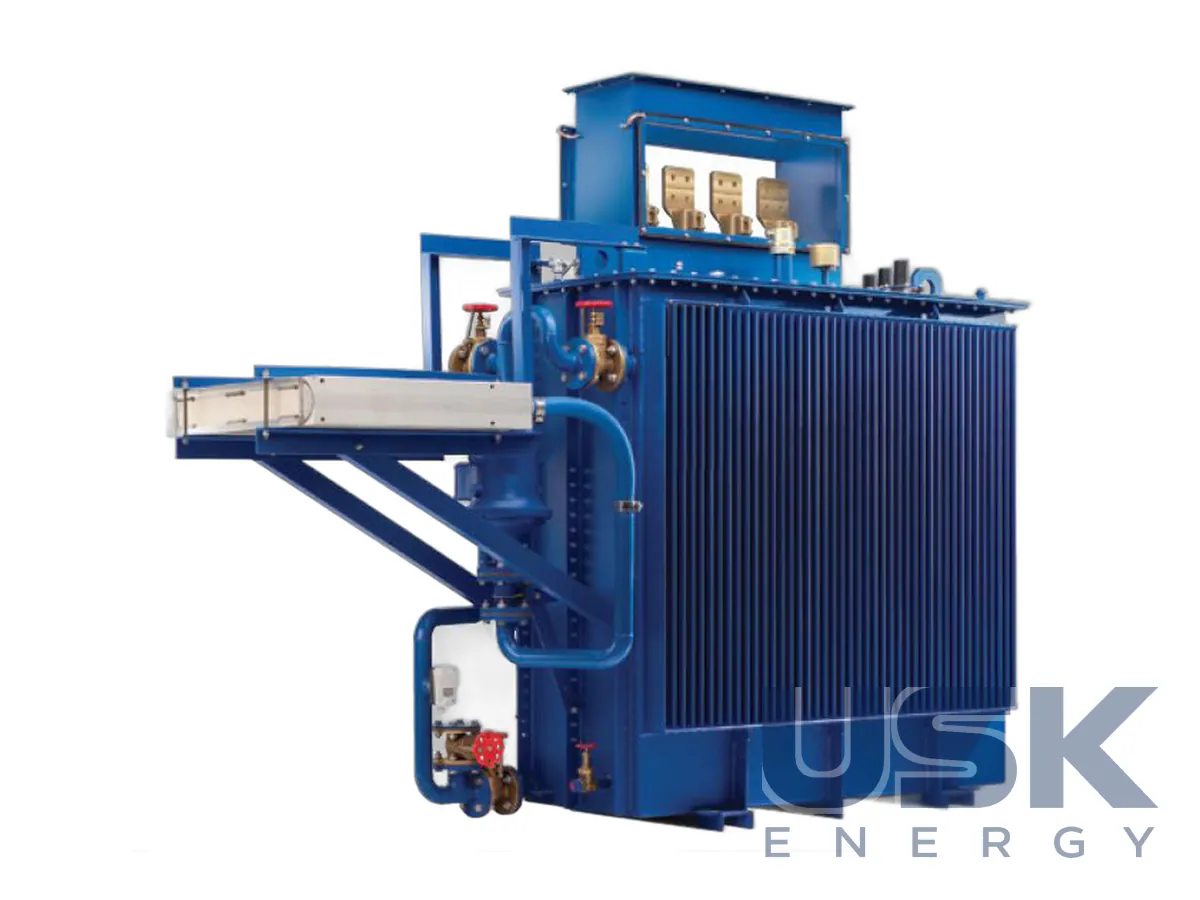

Pauwels Bio-SLIM — розподільний трансформатор на біорозкладній рідині

Опис

Pauwels Bio-SLIM поєднує компактну конструкцію серії SLIM з повністю біорозкладною ізоляційною рідиною, зберігаючи компактність базової серії. Такий трансформатор призначений для місць, де витік мінерального масла неприпустимий або потребує дорогих заходів захисту ґрунту і води. Виробник прямо називає сонячні, наземні та морські вітрові електростанції, а також інші екологічно чутливі зони. Межі параметрів ті самі, що й для розподільних трансформаторів Pauwels, до 72 кВ і до 30 МВА, виготовлення за EN 50708, IEC та ANSI, з виконаннями Eco та ATEX.

Інструкція Pauwels з монтажу та обслуговування рідинних розподільних трансформаторів охоплює машини до 10 МВА і 36 кВ та чотири типи рідин. Це мінеральне масло за IEC 60296, силіконова рідина за IEC 60836, синтетичний естер за IEC 61099 і натуральний, рослинний естер за IEC 62770. Такі трансформатори застосовують у розподільних мережах, для живлення легкої промисловості та в генераторних установках з підвищенням напруги. Трансформатори відвантажують готовими до монтажу, заповненими рідиною, з установленими або окремо доданими аксесуарами. Герметичні трансформатори з газовою подушкою або з повним заповненням не контактують з повітрям, тому під час перевезення морем чи залізницею не потребують додаткових заходів. Для трансформаторів з розширювачем вологу не пускають усередину, ставлячи ущільнення в дихальний клапан або глуху заглушку замість силікагелевого осушувача.

Зберігання бажано обмежити 1–2 тижнями. Якщо воно триває довше, встановлюють розширювач і осушувач, доливають рідину і тримають трансформатор у сухому провітрюваному приміщенні або під захисним чохлом без конденсату. Під час монтажу кабелі ВН підтримують у межах 50 см від штекерного вводу, і на перших 50 см кабель не згинають. Колір силікагелю в осушувачі має бути помаранчевим, безбарвний силікагель сушать або замінюють. Стан трансформатора під час зберігання контролюють, а про відхилення повідомляють виробника.

Кожен трансформатор перед відвантаженням проходить приймально-здавальні випробування за IEC 60076, покупцю видають протокол. Перед уведенням в експлуатацію рекомендовано перевірити ізоляцію мегаомметром на 2500 або 5000 В, провести перевірку цілісності з'єднань і обмоток та перевірити роботу допоміжного обладнання. Для паралельної роботи за IEC 60076-1 та IEC 60076-8 трансформатори повинні мати однакову групу з'єднань, однакову напругу короткого замикання з відхиленням не більше 10 % і однакові номінальні напруги, а співвідношення потужностей при тривалій паралельній роботі не має перевищувати 3:1. Інакше виникають зрівняльні струми, які можуть пошкодити трансформатор. Для короткочасної паралельної роботи під час перемикань відхилення від цих умов може бути допустимим, подробиці наведено в IEC 60076-8.

Відбір проб рідини виконують строго за IEC 60475 та IEC 60567. Регулярний аналіз проб показує стан рідини та ізоляції і допомагає вчасно планувати обслуговування трансформатора на СЕС чи ВЕС. Сервіс Pauwels доступний цілодобово.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
